乘用轿车前轮轮毂轴承组件结构设计

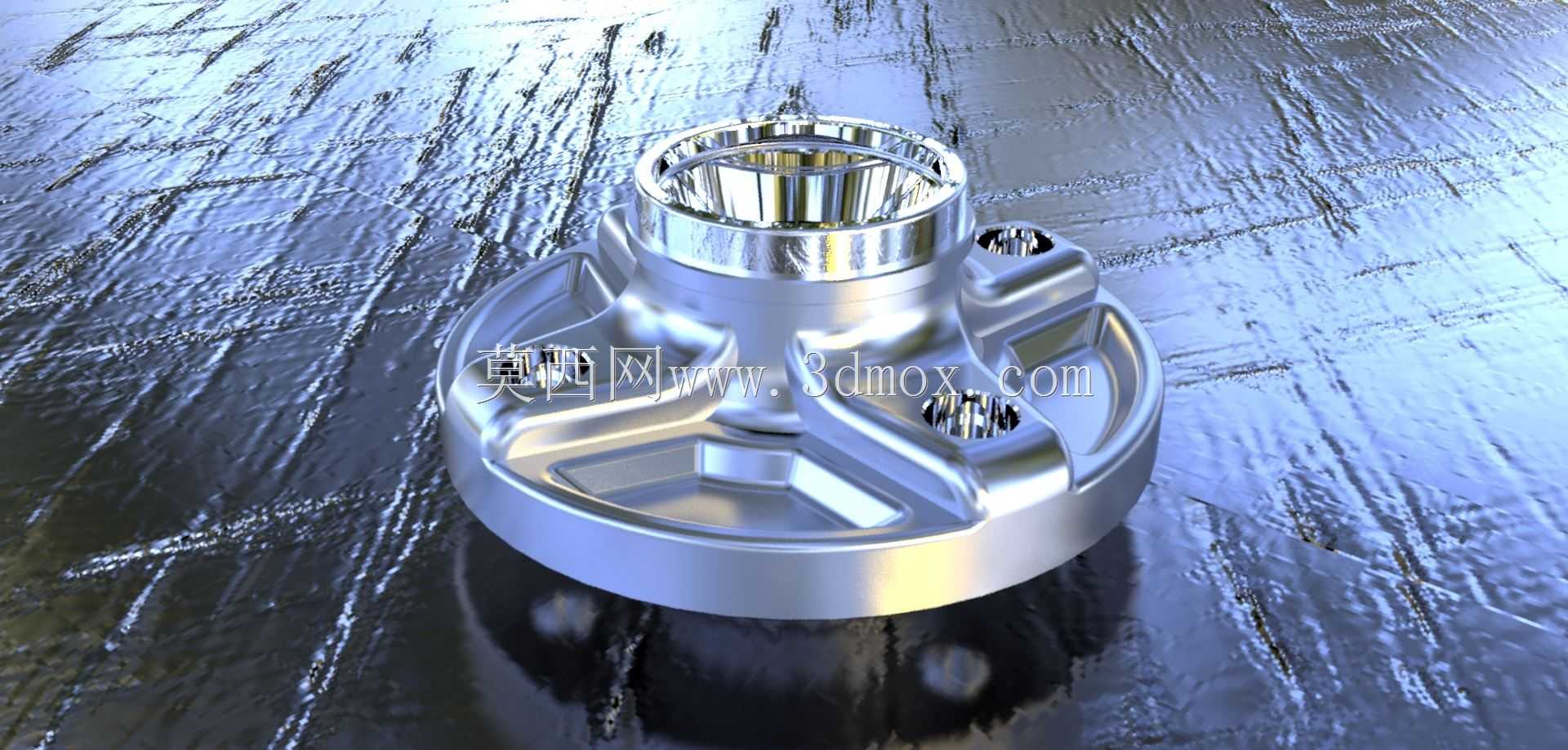

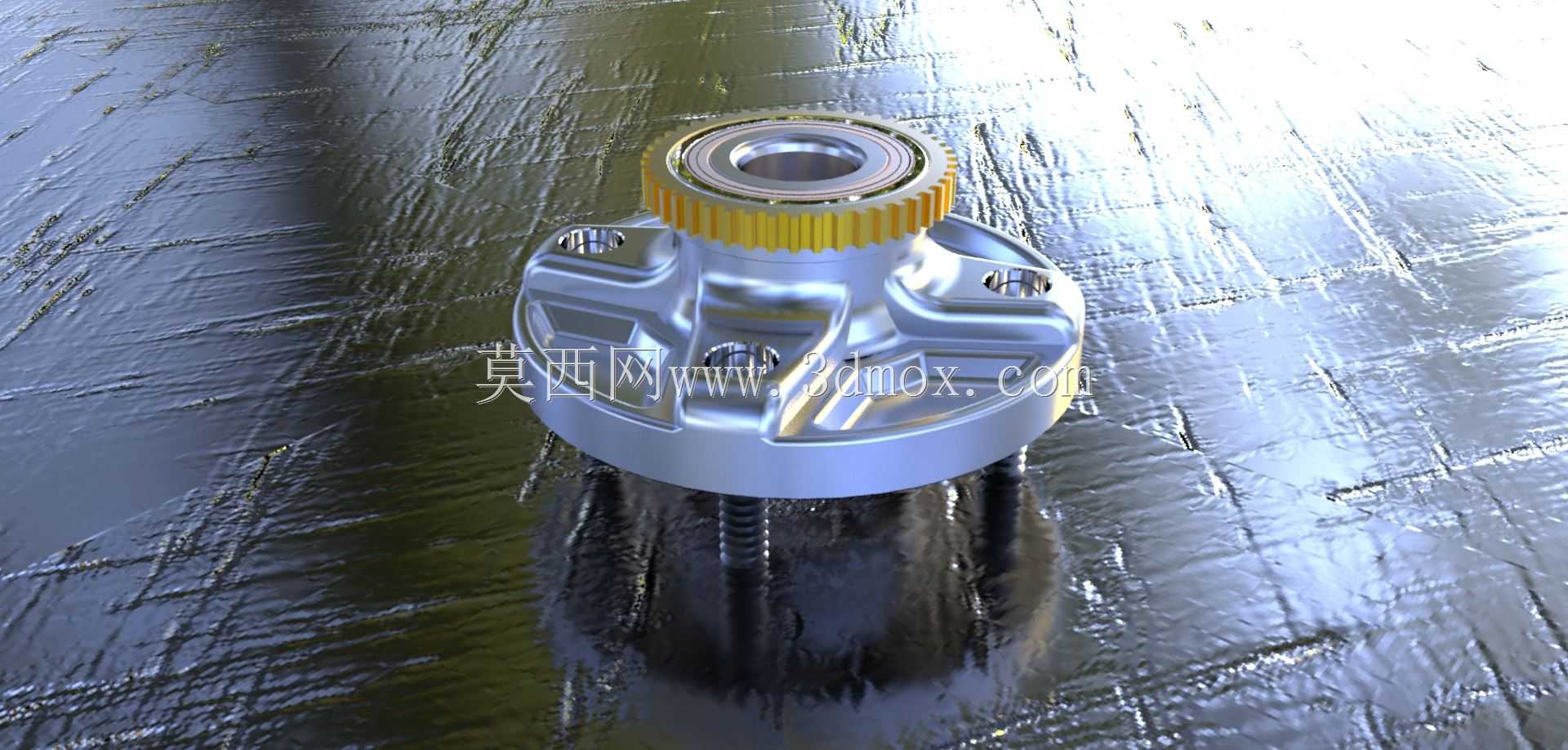

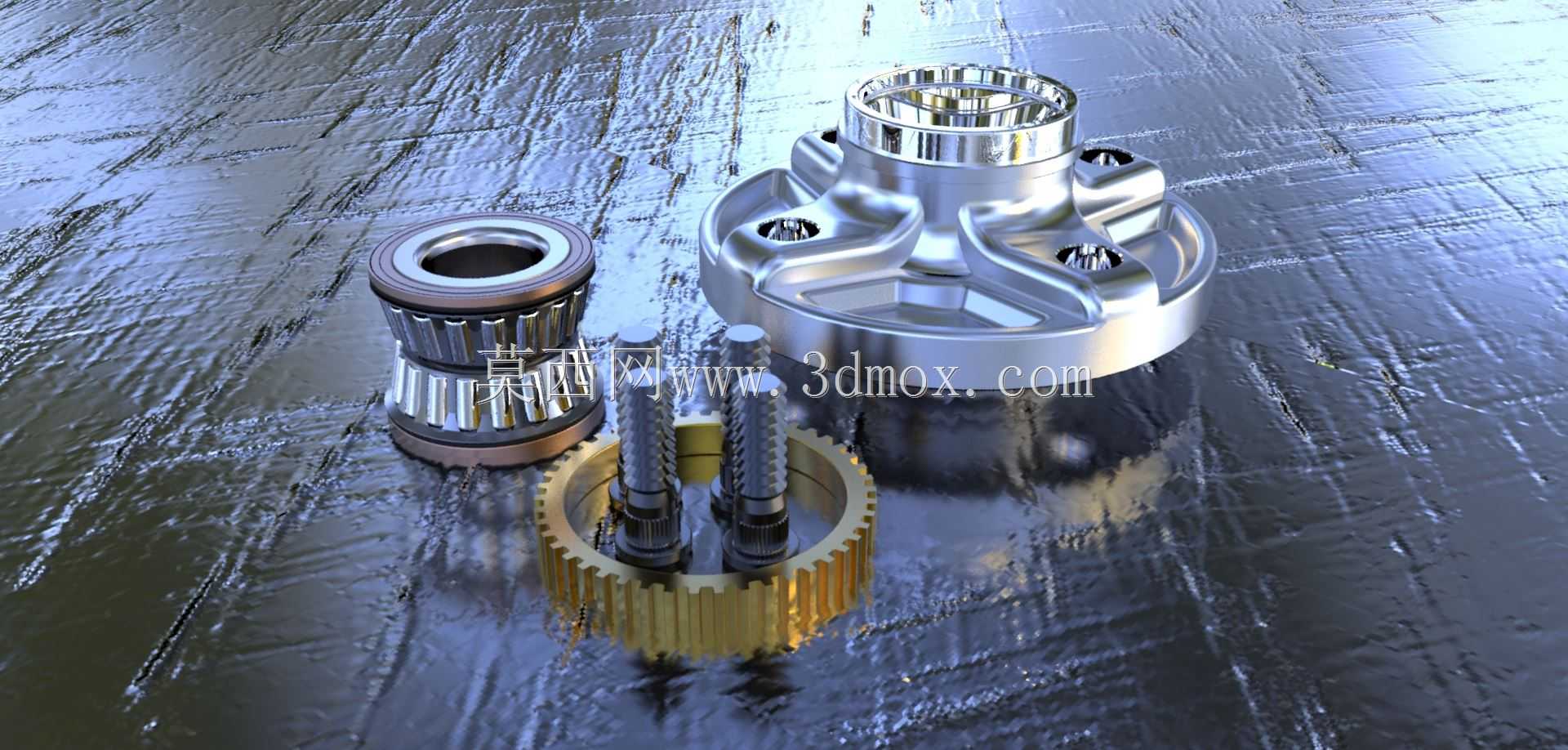

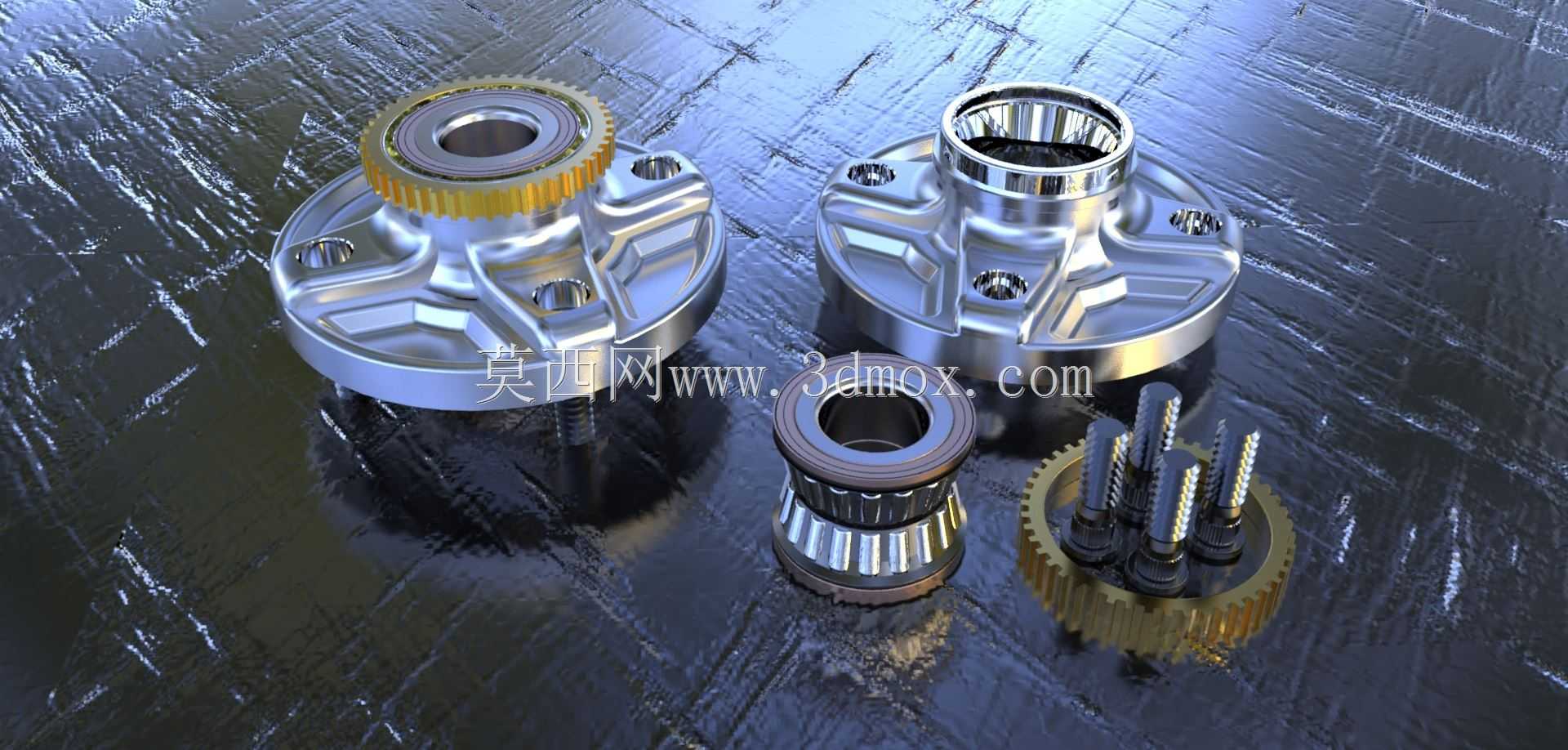

这套前轮轴承组件主要适配前置前驱乘用车型的前轮承载需求，日常装车场景覆盖家用轿车的前桥转向节装配位，既要承担整车前部垂向载荷，还要在转向动作中配合轮毂完成顺畅回转，同时传递半轴输出的驱动力矩，是底盘行走系统里直接关联行驶安全的核心部件。从结构设计逻辑来看，组件采用集成式轮毂轴承单元思路，将法兰安装盘、双列滚道、齿圈信号轮整合为一体，相比传统分体式轴承+轮毂的装配结构，减少了零件配合公差累积，装配时只需将法兰盘的四个安装孔对准转向节对应定位孔锁紧，再完成半轴花键的啮合固定即可，大幅降低总装工序的装配误差风险。设计过程中重点考量了安装边界的适配性，法兰盘的安装孔位节圆直径、轴承外圈与转向节轴承孔的配合公差、中心花键的模数与齿数都严格对标主流A级轿车的前桥安装尺寸，轴承整体轴向尺寸控制在转向节与制动盘之间的预留空间内，不会和周边的制动卡钳、防尘罩产生运动干涉。功能特性上，双列滚子的滚道设计采用接触角优化配置，既能承受车辆过弯时产生的较大轴向载荷，也能承载颠簸路面传递的径向冲击，集成的齿圈可直接配合轮速传感器采集车轮转速信号，为ABS防抱死系统提供精准的转速数据，不需要额外加装信号发生装置。金属密封结构的设计能阻挡行车过程中泥水、沙尘进入轴承内部滚道，避免滚子与滚道出现异常磨损，同时内部预填的高温润滑脂可以满足长时间高速行驶的工况需求，减少后期维护的频次。建模过程中对每个配合面的尺寸公差、形位公差都做了对应标注，法兰安装面的平面度、轴承外圈的圆柱度、花键的同轴度都按照实际加工精度要求做了参数化设置，既可以作为底盘设计人员选型参考的三维数模，也能用于教学场景中讲解轮毂轴承单元的装配关系与受力逻辑，拆解后可清晰展示内圈、外圈、滚子、保持架、密封件、信号齿圈、连接法兰的各自结构与配合方式，帮助从业者理解集成式轴承单元相比传统分体结构的设计优势。
