小型水平轴风力发电机组三维设计

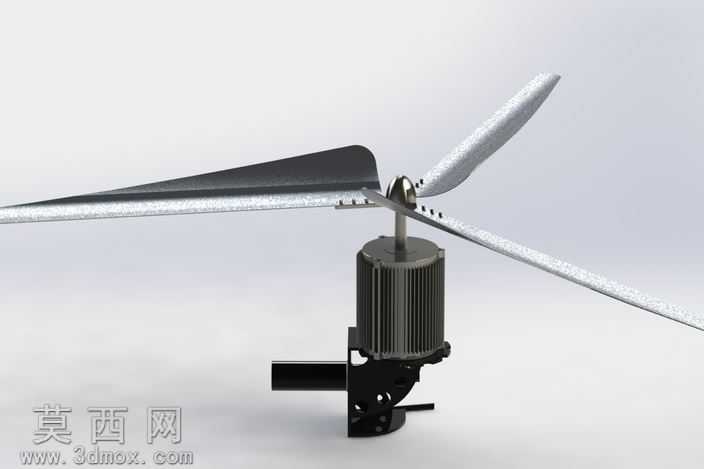

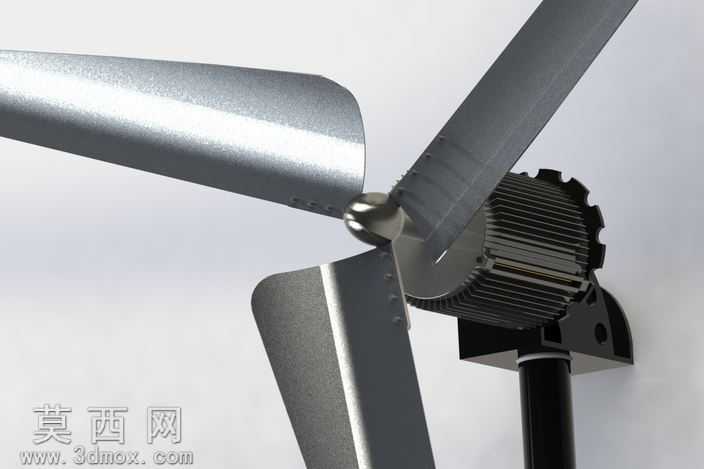

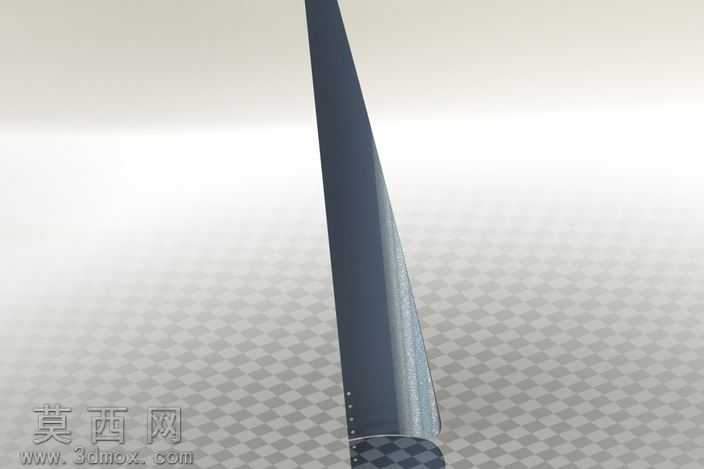

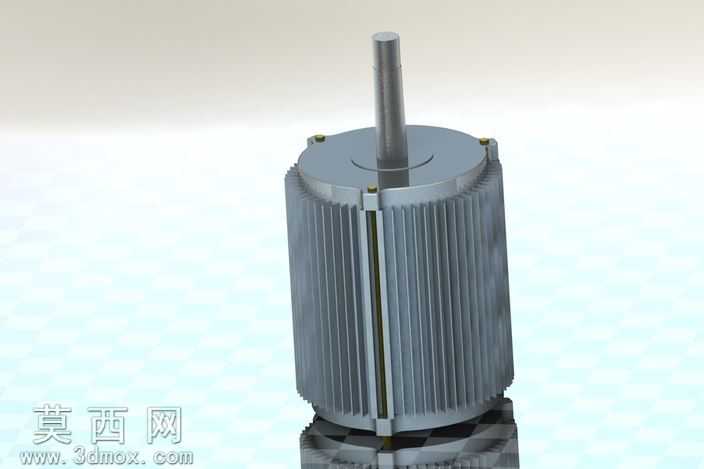

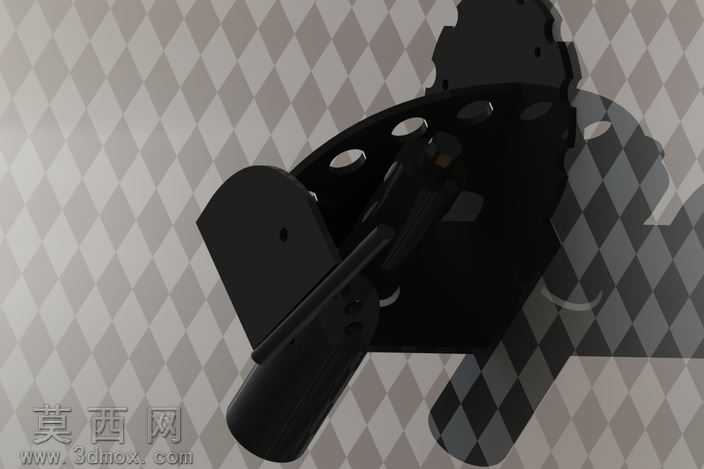

本作品为面向小型供暖系统配套的水平轴风力发电机组三维设计，整体建模过程严格遵循机械设计逻辑，先完成核心部件的参数化搭建，再逐步完成整机装配校验。建模阶段首先针对三叶片风轮进行结构设计，叶片采用翼型曲面构建，通过放样、曲面剪裁等操作还原叶片的气动外形，叶片根部设计有与轮毂匹配的安装定位结构，保证叶片与轮毂的装配同轴度，避免风轮转动时出现动平衡偏差。轮毂部分采用流线型整流罩设计，既降低风阻，也对内部连接结构起到防护作用，轮毂与发电机主轴的连接部位设计有法兰定位结构，保证扭矩传递的稳定性。发电机主体采用散热筋结构建模，外壳表面的纵向散热筋通过阵列特征完成，既还原了实物的散热结构设计，也通过细节建模提升模型的真实感，发电机尾部设计有安装支座，支座上预留有螺栓安装孔，可实现机组与立杆的固定连接，立杆部分采用中空管状结构建模，兼顾结构强度与轻量化需求。材质渲染阶段，叶片部分赋予哑光金属银材质，模拟铝合金叶片的磨砂金属质感，调整材质的反射参数与粗糙度，还原金属表面的细腻反光效果；发电机外壳赋予深灰金属材质，散热筋部位通过材质明暗对比突出结构层次感，安装支座与立杆赋予哑光黑硬质金属材质，区分不同部件的材质属性；场景采用柔和的漫反射光源布置，避免强反光造成的结构细节丢失，通过多角度光源打亮风轮、发电机、支座等核心结构，清晰展示各部件的装配关系与外形特征。设计思路围绕小型分布式供能场景需求展开，整体结构紧凑，部件之间的装配间隙经过合理校验，既保证风轮转动时不会与发电机外壳发生干涉，也兼顾了机组的安装便捷性，可直观展示小型风力发电机组的整体构造与核心部件布局，为小型清洁能源供能设备的结构展示、方案验证提供直观的三维参考。
