风光互补氢氧分离能源系统三维设计

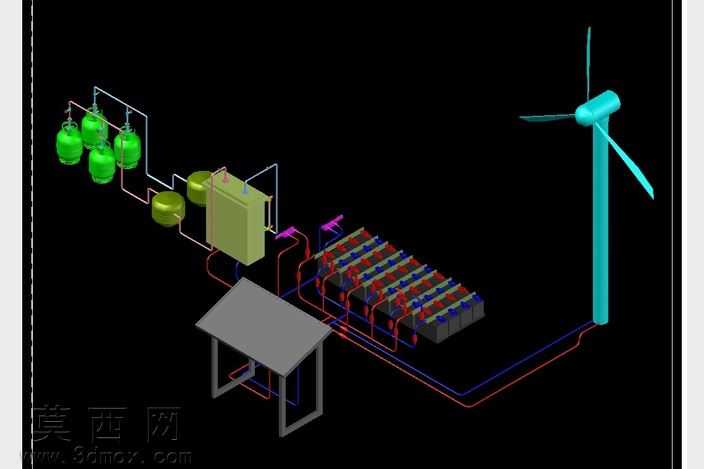

本作品为风光互补氢氧分离能源系统的三维设计方案，建模阶段采用三维设计软件完成全场景1:1比例搭建，首先梳理整套系统的功能逻辑，将风力发电单元、储能储料单元、反应分离单元、终端应用单元四大模块进行分区排布，确保各单元之间的管路连接路径最短、干涉风险最低。渲染阶段采用深色背景突出设备主体结构，对不同功能的管路采用差异化色彩材质区分：输送气相介质的管路采用亮红色哑光材质，输送液相介质的管路采用深蓝色哑光材质，设备外壳根据功能属性匹配对应材质：风力发电机塔筒采用高光亮面青蓝色工程塑料材质，叶片采用半透明哑光复合材料材质，储料罐体采用亮面绿色金属烤漆材质，反应罐体采用哑光军绿色金属材质，分离模组采用红蓝相间的绝缘塑料材质搭配金属接线端子，工作台采用灰色磨砂金属台面搭配黑色方管焊接支架，所有材质均添加真实的粗糙度、反射率参数，还原工业设备的真实质感。结构设计上，整套系统以风力发电机作为核心动力输入端，输出的电力首先接入稳压调控模块，通过改造的燃气调节器组件实现燃料供给的精准控制，分别对接割草机、加热炉等终端负载，同时预留太阳能电池板扩展接口，可后续接入光伏输入单元提升供电稳定性；储料区排布四个高压储气瓶，通过两级调压阀组连接至氢氧分离反应釜，反应釜输出端连接多组并列的电解分离模组，模组内部的电极板采用层叠式排布结构，通过绝缘支架固定，每块电极板都预留独立的接线端子与供电模块连接，分离出的氢气、氧气分别通过独立管路输送至终端应用场景，可满足氢氧切割、小型供热等场景的使用需求。设计思路上，本作品属于概念布局验证阶段的设计，核心目标是梳理风光互补制氢储用全流程的空间排布逻辑，验证各功能单元连接的可行性，并未做精细化的工业级参数校核，后续可在现有布局基础上添加太阳能电池板组件，进一步完善多能互补的能源供给体系，也可优化储氢模块的安全防护结构，提升整套系统的实用安全性，为小型分布式风光制氢系统的落地搭建提供直观的三维布局参考。
