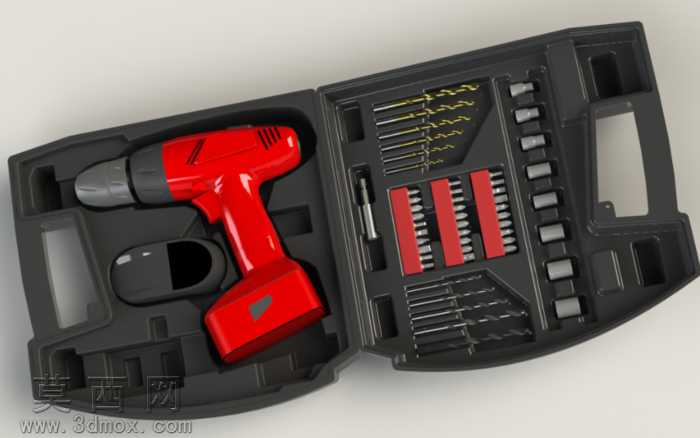

充电式手电钻配套工具套装精细建模

本作品为充电式手电钻配套工具套装的三维建模成果，建模过程中首先对整套工具的实物结构进行完整拆解测绘，梳理各部件的尺寸比例与装配逻辑，确保模型还原度贴合真实产品形态。建模阶段优先搭建整体工具箱的外壳结构，对箱体的开合铰链、手提握位、内部卡位槽进行逐面拓扑，保证箱体开合结构的活动逻辑符合真实使用状态，卡位槽的尺寸与内置工具一一对应，避免出现装配错位问题。针对核心部件充电手电钻，建模时拆分了钻夹头、机身壳体、握持手柄、充电电池包、正反转调节拨钮、扭矩调节环等独立结构件，每个部件的曲面过渡都做了平滑处理，尤其是手柄处的人体工学弧度，通过多段曲线放样生成曲面，还原真实握持的曲面形态，钻夹头的三爪夹持结构做了可活动的结构预留，能够模拟钻头装夹的动作状态。工具箱内置的各类配件按照功能分区逐一建模，包含不同规格的麻花钻头、套筒批头、加长接杆、备用电池等配件，其中钻头的螺旋排屑槽通过螺旋扫描命令生成，保证螺旋导程与真实钻头参数一致，批头的磁吸端、套筒的六角卡位都做了细节刻画，不同长度规格的配件按照实际收纳位置排布在对应卡位中，还原工具箱收纳后的整齐状态。材质渲染阶段，针对不同部件匹配对应材质属性：手电钻机身采用亮面红色工程塑料材质，添加细微的颗粒质感模拟真实塑料的表面肌理，钻夹头与金属配件做了哑光金属材质处理，添加轻微的使用磨损痕迹提升真实感，工具箱外壳采用黑色磨砂硬质塑料材质，表面做细微的晒纹质感处理，内部卡位采用稍软的黑色塑料材质区分质感，金属钻头部分区分了切削刃的亮面金属与钻身的哑光金属质感，批头的红色定位块做了软胶材质的半通透效果。灯光布置采用多光源柔光方案，主光源从斜上方打亮整套工具，突出手电钻的主体视觉地位，辅助光源补亮箱体内部的配件细节，添加微弱的环境反射模拟工作台面的环境氛围，最终渲染效果完整呈现整套工具套装的产品质感，各部件结构清晰，装配关系准确，可用于产品展示、五金工具类场景搭建等用途。
