环形电磁铁冷却流道结构设计

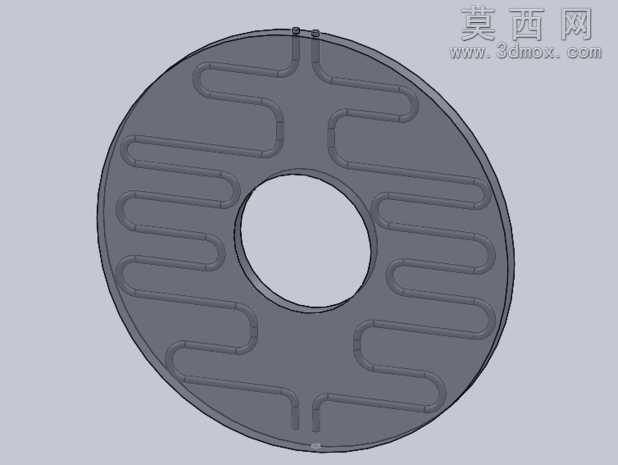

本作品为环形电磁铁配套的冷却结构三维设计，整体采用圆盘式环形基体造型，中心预留圆形通孔用于适配电磁铁的铁芯安装位，基体内部集成了连续弯折的往复式冷却流道，流道沿环形盘面均匀排布，通过多次折返的路径设计最大化覆盖电磁铁工作时的发热区域，保障散热均匀性。建模阶段采用SolidWorks完成全参数化设计，首先绘制环形基体的二维草图，通过拉伸命令生成基础盘体，随后绘制流道的中心走向曲线，曲线沿环形盘面做等距折返排布，转弯处采用圆角过渡避免流道阻力过大，再以圆形截面沿路径扫描生成流道实体，通过布尔减运算在基体内部切除出完整的流道空腔，同时在流道的进出端预留接口结构，方便外接冷却管路。材质设定上，基体选用导热性能优异的铝合金材质，渲染时赋予金属哑光质感，流道内壁做光滑处理以降低冷却液流动阻力，整体结构无多余冗余设计，壁厚均匀兼顾结构强度与导热效率。设计思路围绕电磁铁长时间工作的温升控制需求展开，传统电磁铁冷却多采用表面贴附散热片的方式，散热效率有限且占用额外空间，本设计将冷却流道直接集成在电磁铁的安装基体内部，冷却液可直接带走铁芯及线圈产生的热量，大幅提升散热效率，同时环形结构完全适配电磁铁的圆形外形，无需改动原有电磁铁的安装尺寸，可直接替换原有普通安装板实现升级。流道的折返路径经过多次排布优化，既保证流道总长度满足散热面积需求，又控制流道整体阻力在常规循环水泵的驱动范围内，进出水口设置在盘体边缘同侧，方便管路布局安装，整体结构紧凑，加工可采用一体铣削或者3D打印成型，适合中小功率电磁铁的长时间连续工作场景使用。
