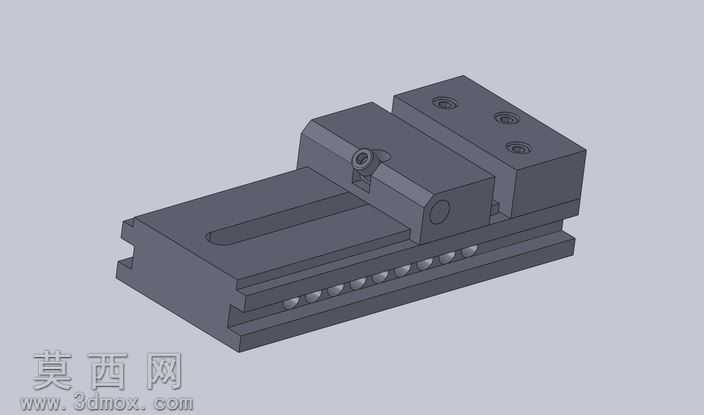

手动精密平口夹紧虎钳三维结构

本作品为手动精密平口虎钳的三维建模成果，建模过程依托参数化三维设计环境完成，全程遵循机械加工工装的实际设计逻辑，从基础零件绘制到整体装配约束均严格匹配实物的尺寸比例与运动逻辑。建模阶段首先完成固定钳身的基体绘制，针对钳身底部的导轨安装槽、定位滑槽做了精准的特征拉伸与切除，还原了钳身与机床工作台配合的安装结构，保证后续装配时活动钳身的滑动路径与实际工况完全一致。活动钳身部分重点刻画了丝杠配合孔、夹紧块安装位的细节，对钳口的防滑齿纹做了阵列特征处理，还原了真实虎钳钳口增大夹持摩擦力的结构设计。传动部分的建模还原了手动丝杠、调节螺母、钢珠保持架的细节，对滑动导轨间的滚珠排做了圆周阵列装配，清晰呈现了该款虎钳低滑动阻力的结构特点，丝杠端部的调节旋钮做了防滑纹理的细节处理，旋钮与丝杠的同轴度约束完全符合机械装配的公差要求。材质渲染阶段，为整体结构赋予了哑光合金钢材质，针对不同零件做了细微的材质区分：钳身主体采用调质钢的深灰哑光质感，传动丝杠与滚珠采用亮面轴承钢材质，调节旋钮做了发黑处理的暗金属质感，渲染时采用柔和的工业环境光，避免过度反光遮挡结构细节，清晰展现各部件的装配关系与轮廓特征。设计思路上，该模型完全复刻了家用DIY及小型机加工场景常用的精密虎钳结构，兼顾了夹持稳定性与操作便捷性，固定钳身的长条形安装槽可适配不同的工作台安装孔位，活动钳身的行程设计可满足常规小型工件的夹持需求，整体结构无冗余设计，所有特征均服务于夹紧定位的核心功能，装配完成后可通过运动仿真验证丝杠转动带动活动钳身平移的动作逻辑，确认无干涉、无卡滞的装配问题，完整还原了手动虎钳从操作到夹持的全部机械原理。
