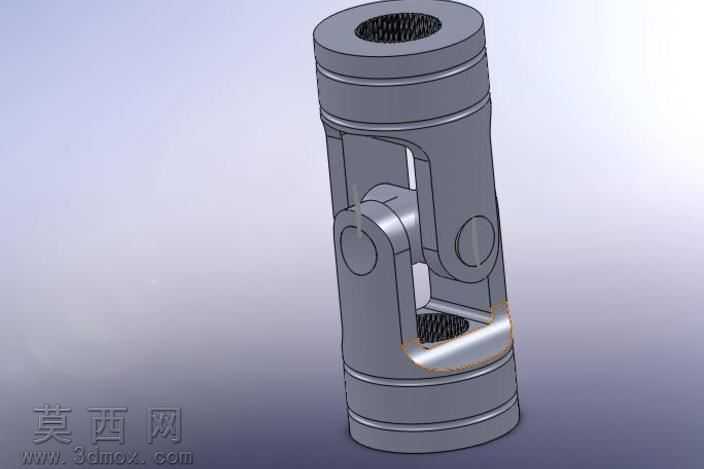

可实现变角度传动的双端内花键万向接头

本作品为采用三维参数化建模完成的双端内花键万向接头，建模过程遵循机械零件设计的公差配合规范，先通过草图绘制完成两端套筒的截面轮廓，利用拉伸凸台命令生成两端带内花键的套筒基体，内花键齿形严格按照矩形花键的标准参数绘制，保证花键齿的等分精度与配合公差，可与对应规格的外花键轴实现稳定周向固定与扭矩传递。中间铰接部分采用十字轴式万向节结构，先绘制十字连接轴的单体模型，再通过装配约束将十字轴的四个轴颈分别与两端套筒的铰接耳孔完成同轴配合，添加重合约束保证铰接面的贴合度，同时预留合理的转动间隙，确保两端套筒可绕十字轴实现两个垂直方向的角度偏转，满足不同轴夹角下的动力传递需求。建模完成后对零件进行材质赋予，整体选用合金结构钢材质，设置金属表面的哑光磨砂质感，对铰接配合面、花键齿面添加轻微的高光反射效果，还原机械加工后的金属表面质感，同时对零件边缘添加合理的倒角与圆角特征，避免锐边结构，符合实际零件的加工工艺要求。渲染阶段采用渐变浅灰背景，搭配柔和的侧上方主光源与底部补光，清晰呈现万向接头的整体轮廓、内部花键结构与中间铰接的镂空结构，通过半透明剖视视角展示内部十字轴的配合关系，让观看者可直观理解其变角度传动的工作原理。设计过程中充分考虑万向接头的实际使用场景，两端套筒的外径、长度参数匹配常规传动系统的安装尺寸，铰接耳的厚度经过强度校核，可满足额定扭矩下的结构强度要求，避免传动过程中出现结构变形或断裂问题，内花键的长度设计保证与传动轴有足够的配合长度，防止传动时出现松脱打滑问题，整体结构紧凑，转动灵活，可应用于各类需要变角度传递扭矩的机械传动场景中。
