可升降旋转五星脚办公椅三维数模

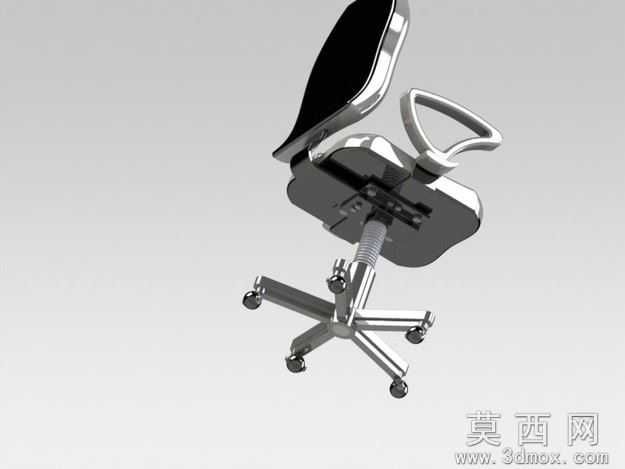

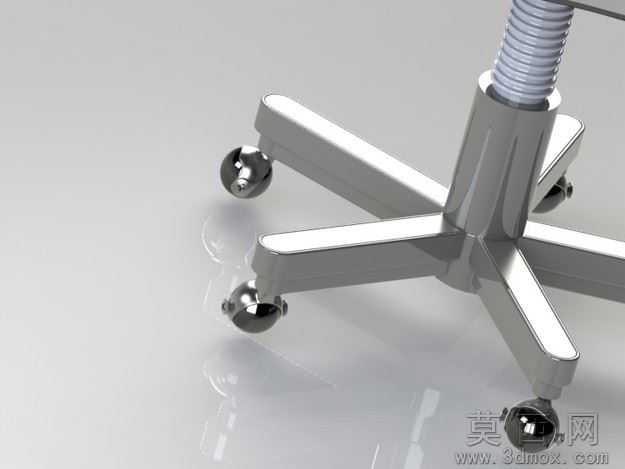

本办公椅三维模型采用自底向上的参数化建模流程搭建，首先完成五星脚支腿的轮廓草绘，通过拉伸、倒圆角、抽壳命令生成支腿基体，匹配脚轮安装位的轴孔尺寸完成安装凸台建模，再依次完成五个支腿的圆周阵列，保证支腿夹角均匀为72度，中心支撑座与支腿做合并布尔运算保证结构一体性。随后建模气压升降杆部分，严格按照通用办公椅气弹簧的尺寸参数设计内外杆的配合公差，设置升降行程为100mm，匹配调节扳手的卡位结构，还原升降锁定的机械卡位逻辑。椅座部分先绘制人体工学曲面轮廓，通过曲面放样、加厚生成座垫基体，预留气杆安装孔与靠背连接位；靠背部分根据腰背支撑曲线做曲面建模，顶部设置一体化提手结构，方便座椅挪动搬运。

参数设计层面，模型严格遵循办公家具通用尺寸规范，五星脚外接圆直径设置为700mm，保证座椅放置稳定性，椅座离地初始高度为420mm，适配常规办公桌高度，靠背高度设置为500mm，可覆盖多数使用者的腰背支撑区域，所有安装孔位、配合轴径均采用行业通用标准尺寸，无非标特殊结构，可直接对接生产加工的尺寸需求。

渲染材质部分，模型对不同部件做了独立材质区分，五星脚、升降杆、靠背支撑框架采用抛光镀铬金属材质，调整金属粗糙度为0.1、反射率为0.8，还原亮面金属的反光质感；座垫与靠背接触面采用黑色哑光皮革材质，设置皮革纹理贴图与0.6的粗糙度参数，模拟真皮座椅的细腻触感；脚轮部分采用黑色硬质橡胶与镀铬轮架的组合材质，还原办公椅脚轮的真实外观。

结构原理层面，模型完整还原了办公椅的核心功能结构，五星脚搭配五个万向脚轮实现360度水平移动，中心气压杆实现座椅高度的升降调节，气杆与椅座的连接转盘实现座椅整体360度旋转，靠背与椅座的连接位预留后仰调节的转轴结构，可拓展实现靠背角度的俯仰调节，所有活动部件均设置了合理的装配间隙，无结构干涉问题。

软件兼容层面，模型提供SolidWorks原生格式文件，同时附带STEP、IGES通用中间格式文件，可兼容UG NX、Pro/E、Catia、AutoCAD等绝大多数主流三维设计软件，不同软件导入后可保留完整的装配结构与零件分层，不会出现零件丢失、曲面破面的问题，方便不同软件使用习惯的设计师调用修改。

研发教学应用层面，该模型可作为办公家具设计研发的基础原型，设计师可在此基础上修改外观曲面、调整尺寸参数快速衍生不同款式的办公椅产品，缩短新品研发周期；同时也可作为机械设计教学的实操案例，用于讲解参数化建模、装配配合、曲面设计、工程图导出的相关操作，帮助学习者掌握家具类机械产品的全流程建模方法，也可用于人体工学产品设计的课程演示，讲解座椅结构与人体支撑的匹配逻辑。
