手压式双色清洁喷壶三维结构设计

日常清洁作业场景中，手压式喷雾容器是保洁、园艺、消杀作业里普及率极高的手持工具，本次呈现的两款差异化配色喷壶结构，完全围绕手持作业的人机需求与功能可靠性展开设计。从实际使用场景出发，这类喷壶既可以灌装稀释后的清洁药剂完成家居、商用场所的表面擦拭前喷淋，也能装入清水用于绿植叶面补水，或是灌装低浓度消杀药液完成公共区域的常态化消毒作业，适配的使用场景覆盖家政保洁、物业运维、家庭园艺、小型门店消杀等多个高频使用领域。

设计过程中首先考虑手持操作的受力合理性，喷头扳机的弧度完全贴合成年人手指自然弯曲的形态，按压行程控制在12mm区间，既保证单次按压能输出足够量的雾化液体，又不会因为行程过大导致长时间操作产生手指酸胀感。瓶身采用环形凹凸加强筋结构，并非单纯的外观装饰，这种环向凸起结构能在瓶身壁厚控制在1.2mm的前提下，将瓶体的侧向抗挤压强度提升40%以上，避免灌装液体后手持施力导致瓶身过度变形漏液，同时环向筋条也能增加手部握持时的摩擦力，沾有水渍或清洁药剂时也不会打滑脱手。

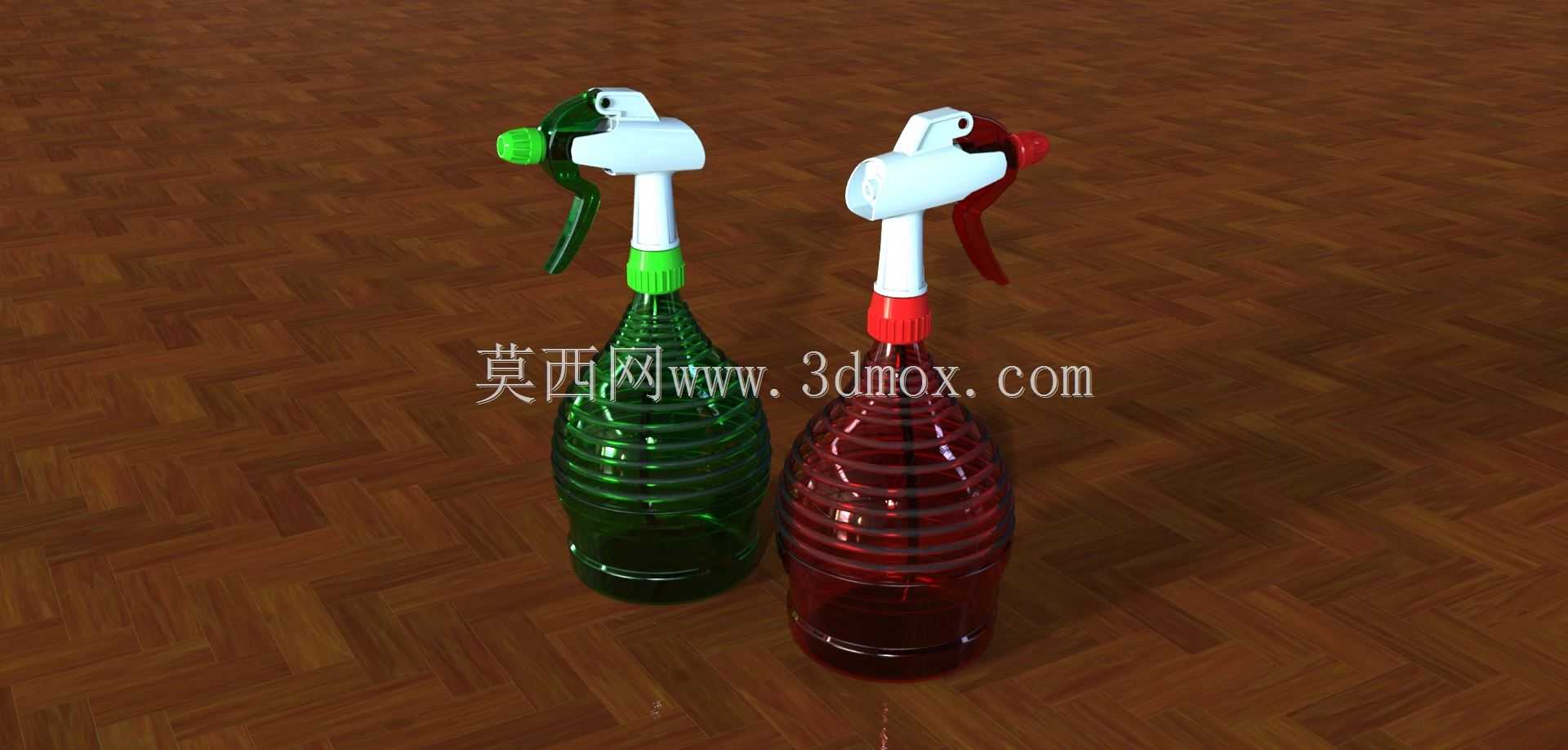

两款喷壶的结构差异主要集中在喷头压杆与瓶口连接圈的配色区分，核心内部结构完全通用：内置的汲液管一直延伸到瓶底的凹陷集液区，哪怕瓶内剩余液体量不足10ml，也能通过倾斜瓶身将液体汇集到汲液管入口位置，减少残液浪费。瓶口采用标准的28mm螺牙接口，和市面常见的同规格替换喷头完全兼容，后期喷头部件损坏后可以直接替换通用配件，不需要整体丢弃瓶身，降低长期使用成本。喷头位置的雾化调节结构可以在直流柱状喷射和广角雾化喷射之间无级切换，柱状喷射射程可达1.5米，适合对缝隙、高处位置进行定点喷淋，雾化模式下喷射锥角为60度，单次按压覆盖的区域约为0.12平方米，适合大面均匀喷淋作业。

从安装边界来看，单只喷壶的整体高度控制在240mm，瓶身最大直径为85mm，放置在常规的清洁工具收纳架、橱柜侧袋中都不会出现尺寸干涉，空瓶整体重量控制在110g，灌满500ml液体后总重量也仅为610g，单手持握操作不会有明显的负重感。瓶底设计有三个均匀分布的点状支撑脚，放置在倾斜角度小于5度的台面上也能保持稳定，不会因为轻微磕碰就翻倒漏液。瓶口位置的密封胶圈采用内嵌式安装结构，和螺牙配合后能承受0.15MPa的内部负压，哪怕喷壶倒置或者平放收纳，也不会出现液体渗漏的问题，完全满足日常收纳和移动作业的密封要求。
