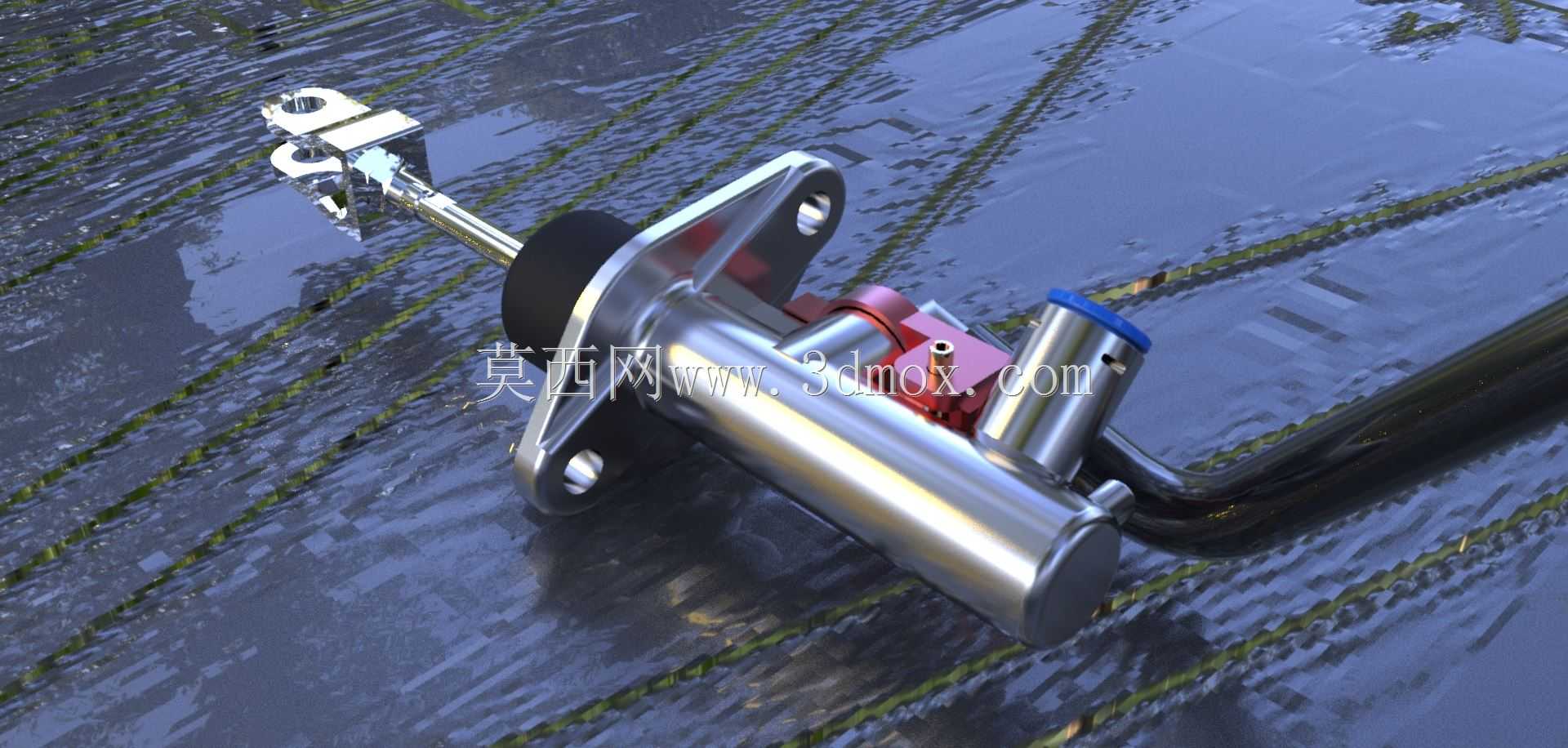

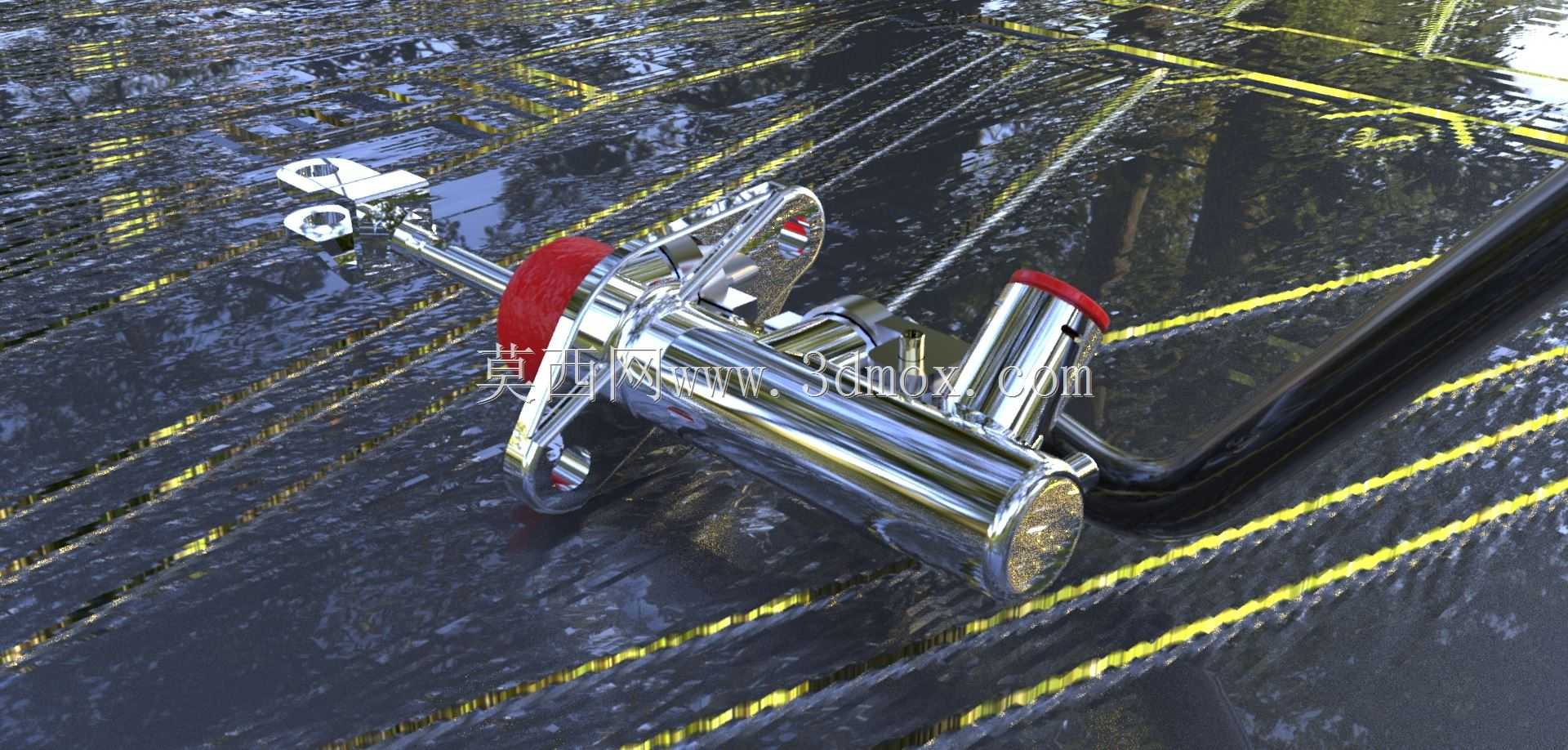

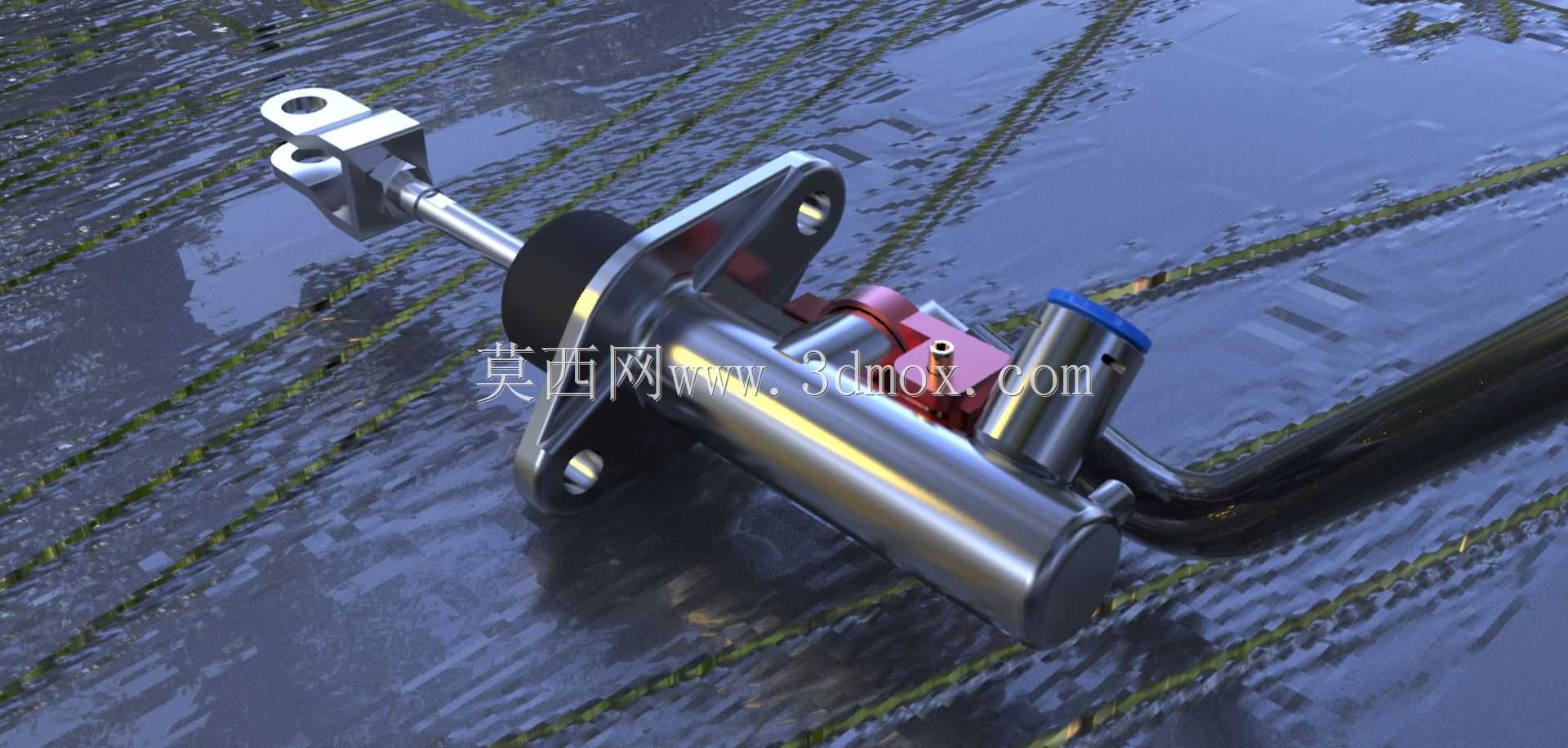

汽车离合器液压操纵分泵结构展示

在乘用车与轻型商用车的手动传动系统布局中，离合器操纵分泵是衔接踏板输入与离合执行动作的核心液压部件，直接决定离合分离的平顺性与踏板脚感的一致性。这款结构的设计首先围绕安装边界做了适配考量，整体采用圆柱缸体作为主体承载结构，轴向延伸的推杆端预留了与分离拨叉的铰接接口，侧向布置的进油口带有快插式密封结构，可直接适配整车制动液管路的标准接头，缸体上的两个固定支耳做了沉孔设计，安装时可直接通过螺栓固定在变速箱壳体的预设安装位上，无需额外加装调整垫片，支耳的孔位公差控制在±0.1mm范围内，能保证安装后推杆与拨叉的运动同轴度，避免长期使用出现偏磨导致的卡滞问题。从功能特性来看，该分泵采用单作用活塞结构，缸体内壁做了珩磨处理，表面粗糙度达到Ra0.8以下，配合橡胶皮碗的密封结构，可在8-12MPa的工作压力下无内泄，活塞回程依靠分离轴承的回位弹簧带动，无需额外设计回程弹簧结构，简化了缸体内部的零件数量。推杆端部的球头结构做了淬火处理，表面硬度达到HRC55以上，可承受拨叉往复运动带来的冲击载荷，球头与推杆的连接采用滚压铆接工艺，不会出现长期使用后球头脱落的故障。设计过程中重点考虑了排气便利性，缸体最高处设置了集成式排气螺钉，维修更换管路后无需拆解其他部件即可完成系统排气，排气螺钉的密封采用铜垫结构，可多次拆装仍保持密封性能。缸体外部的防护套采用丁腈橡胶材质，可耐受-40℃到120℃的工作温度范围，阻挡泥沙、灰尘进入缸体内部划伤活塞密封件，延长部件的使用寿命。在实际装车场景中，该结构适配排量1.6-2.5L的手动挡车型，对应的离合器压紧力在800-1500N范围内，分泵的活塞直径设计为22.2mm，可在踏板输入力合适的范围内提供足够的分离推力，保证离合器彻底分离，避免换挡打齿问题。整体外形的径向尺寸控制在38mm以内，轴向总长度根据安装距调整为125mm，可适配多数横置前驱变速箱的安装空间，不会与周边的启动机、线束等部件发生运动干涉。
