拖挂式投石弹射装置三维设计作品

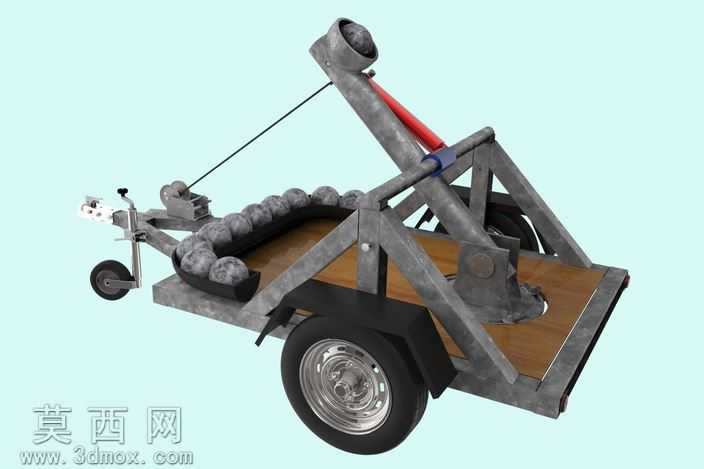

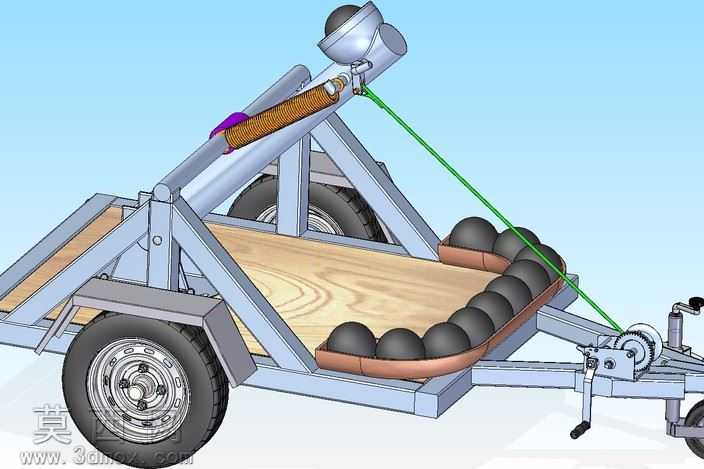

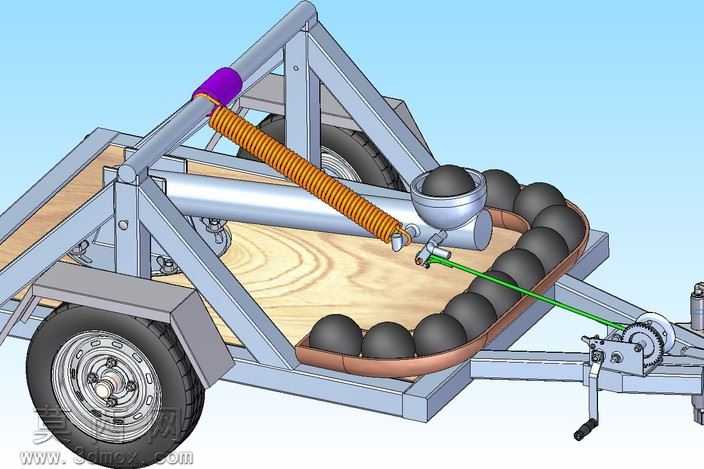

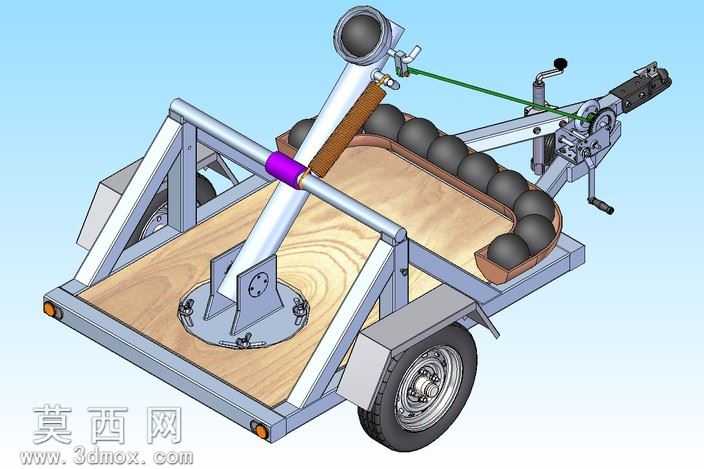

本作品为拖挂式投石弹射装置的三维建模设计成果，整体采用轮式拖挂底盘结构，在三维建模过程中首先完成整体比例的框架搭建，以金属桁架作为主体承载结构，底盘铺设木质承载面板，前置拖挂连接结构适配小型牵引设备的连接需求，底盘配备橡胶轮胎与小型支撑前轮，保障装置移动与停放的稳定性。建模阶段对弹射臂的铰接结构进行了精细化还原，弹射臂与底座的铰接转轴做了同轴度约束，搭配红色液压撑杆作为弹射动力的辅助支撑结构，弹射臂末端设置弹丸容纳腔，可适配圆形石质弹丸的放置需求。底盘侧面设置弧形弹丸存储槽，可整齐排列多枚备用弹丸，存储槽边缘做了圆角过渡处理，避免取放弹丸时出现卡滞。材质渲染阶段，金属桁架部分做了做旧铸铁材质处理，表面添加轻微磨损与氧化纹理，还原金属构件的真实质感；木质面板采用深浅交错的木纹纹理，搭配哑光清漆的表层效果，呈现实木承载板的视觉特征；轮胎部分采用黑色橡胶材质，胎面添加防滑花纹纹理，轮毂做亮面镀铬金属处理，还原真实车轮的材质差异；液压撑杆部分采用红色漆面金属搭配银色活塞杆的材质组合，铰接部位的紧固件单独做了镀锌金属材质处理，区分不同构件的材质属性。结构设计上充分考虑装置的实用性，拖挂前端设置牵引连接销与小型操控把手，可实现牵引状态的快速切换，弹射臂的拉索结构做了柔体约束模拟，可直观展示拉索张紧状态下弹射臂的待发姿态，底座的旋转支撑结构可实现水平方向的角度调整，适配不同方向的发射需求。整体建模过程严格遵循机械设计的装配逻辑，所有构件之间的连接关系均符合实际机械装配的公差要求，无干涉错位问题，渲染阶段采用柔和的环境光搭配局部补光，清晰展现各部分结构细节与材质质感，完整呈现了这款可移动投石弹射装置的整体设计效果。
