双层堆叠式树莓派扩展安装支架结构设计

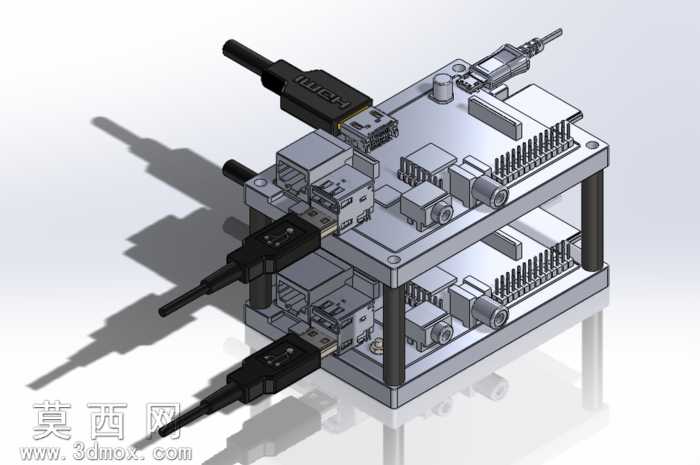

本作品为适配树莓派单板计算机的双层堆叠式安装支架三维设计，建模过程中严格遵循单板计算机的标准接口尺寸规范，对每层安装板的定位孔、接口避让槽做了精准的参数化建模，确保树莓派主板安装后所有外接接口完全外露无遮挡。建模阶段先完成单层安装板的基准特征绘制，以主板的固定孔位为定位基准，拉伸生成基板实体后，通过切除特征加工出HDMI接口、USB接口、以太网接口、GPIO排针的对应避让开口，同时在基板四角设计铜柱安装孔位，通过四根等长的六角铜柱完成上下两层板的平行固定，两层板的间距经过尺寸校核，既预留出下层板外接插头的插拔操作空间，又避免整体结构高度冗余。材质渲染阶段，安装板主体赋予哑光银灰色铝合金材质，模拟常用金属安装支架的表面喷砂氧化质感，铜柱部分赋予黄铜金属材质，外接的HDMI、USB数据线模型赋予黑色磨砂塑料材质，接口金属触点部分赋予亮面镀铬金属材质，渲染时添加柔和的环境漫反射光源，投射出清晰的结构阴影，直观呈现各部件的装配位置关系。结构设计上充分考虑嵌入式硬件的使用需求，每层板都预留了散热通风间隙，避免双层堆叠后主板运行积热，同时所有边角都做了圆角过渡处理，避免安装操作时划伤手部或线材表皮，接口避让槽的尺寸预留了常规线材插头的插拔公差，无需额外调整即可适配标准规格的外接数据线。整体装配逻辑遵循模块化设计思路，所有固定件均采用标准五金件规格，无需定制特殊连接件，用户可根据实际使用需求选择单层或双层安装方案，也可在现有结构基础上扩展更多层叠安装位，适配多块树莓派主板集群搭建的使用场景，建模过程中对所有配合尺寸都做了干涉检查，确保各部件装配后无位置冲突，安装孔位与主板定位孔完全对齐，可直接导出工程图用于实物加工制作。
