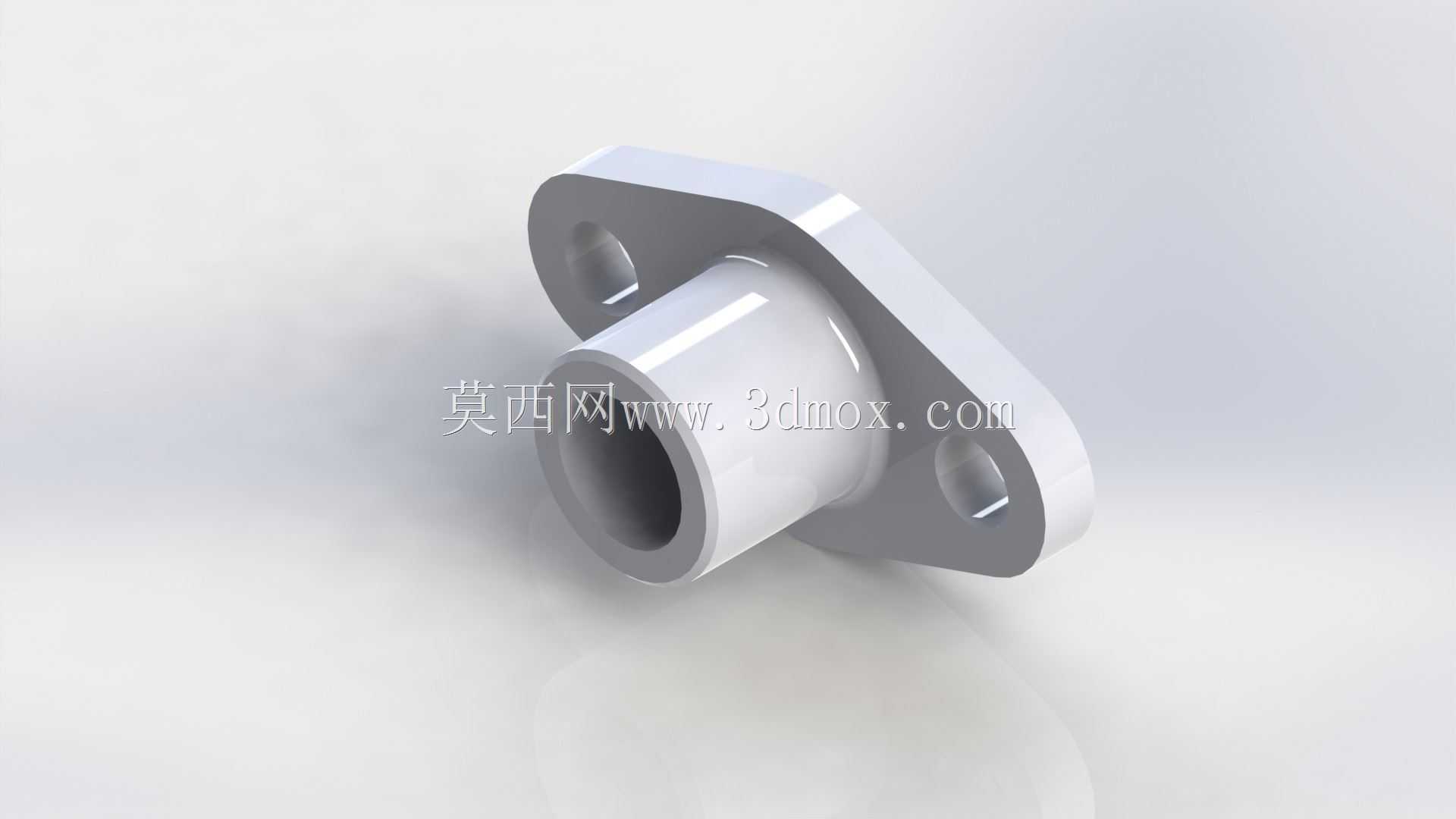

带安装耳菱形法兰式直通衬套结构

这类带双侧安装耳的菱形法兰衬套，在流体输送管路、小型气动执行机构、轻载传动支撑场景中应用十分广泛，不同于常规圆形法兰的整周螺栓布局，菱形切边的法兰本体在安装空间受限的设备内腔、密集排布的阀组安装面中，能有效缩减占用的投影面积，避免相邻部件的安装干涉。从结构功能来看，中间的直通通孔可作为流体通道，也可穿入导向轴作为滑动支撑衬套使用，法兰端面与对接面贴合后，依靠两个安装耳上的通孔穿入螺栓完成锁紧，相比整周多螺栓的法兰结构，两点锁紧的方式在低压、低载荷工况下拆装效率更高，也能降低安装面的加工精度要求，不需要保证多组螺栓孔的位置度完全一致。设计这类零件时，首先要确认通孔的通径匹配对接管路或轴径的尺寸公差，作为流体通道时内壁粗糙度要控制在合理范围，降低介质流动的阻力损失，作为支撑衬套时内壁可根据工况增加润滑槽结构，减少相对运动的磨损。法兰本体的厚度需要结合额定工作压力计算，避免锁紧后法兰出现翘曲变形导致密封失效，两个安装耳的位置要避开对接部件的加强筋、凸台结构，安装孔的中心距要匹配安装基座上的预留孔位，同时要给螺栓套筒预留足够的操作空间，避免出现螺栓无法拧紧的情况。菱形法兰的切边位置不是随意设计的，要保证切边后法兰剩余的结构强度满足锁紧力要求，不能出现安装耳根部应力集中断裂的问题，通常会在安装耳与筒体连接的位置做圆角过渡，分散应力集中点。实际选型应用时，要注意安装面的平面度要求，如果安装面存在局部凹陷，会导致法兰贴合不严，作为流体连接件时会出现泄漏，作为支撑件时会出现衬套偏载导致轴类零件磨损加快。这类零件的材质通常根据工况选择，普通气动回路、低压水路场景可选用工程塑料或铝合金材质降低重量，有一定载荷的支撑场景可选用碳钢或不锈钢材质提升结构强度，接触腐蚀性介质时还要做对应的表面防腐处理。建模过程中要重点关注安装孔的位置度公差、法兰端面与通孔轴线的垂直度公差，这些形位公差会直接影响最终的安装效果与使用性能，若垂直度偏差过大，锁紧后衬套会出现偏斜，穿轴时会出现卡滞，通流时会出现介质偏冲加剧局部磨损。
