异形卡槽式机械连接锁紧零件结构

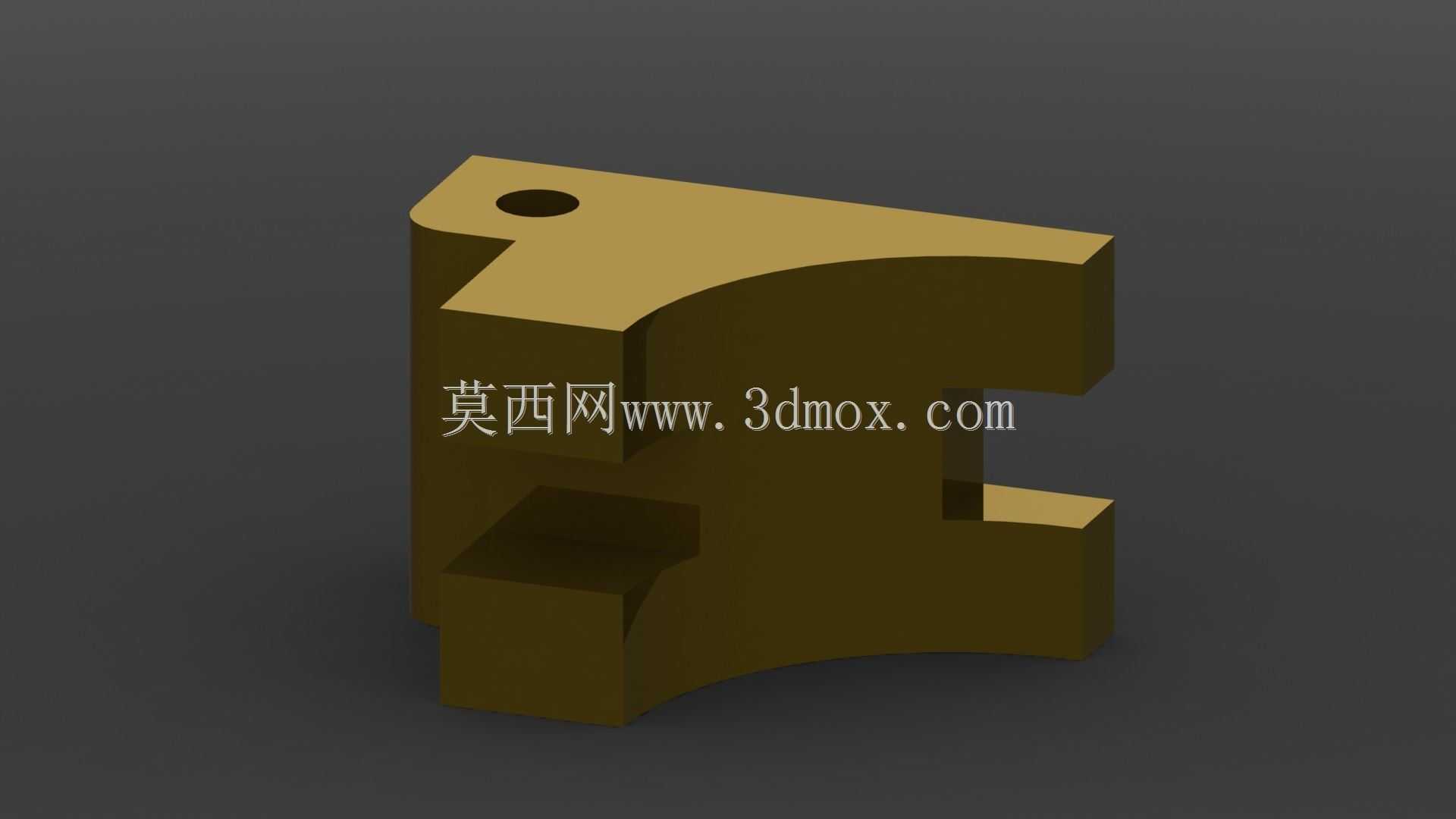

这类带弧形轮廓与卡槽结构的异形锁紧零件，多应用在工装夹具快换模块、小型专用设备的行程限位组件以及非标自动化线的工位定位单元中，实际工况下需要承担往复运动带来的侧向剪切载荷，同时要满足快速拆装、无额外紧固件即可完成卡位锁定的使用需求。从结构设计逻辑来看，零件顶部的单通孔是销轴安装位，用于和驱动摆臂或者固定支座形成铰接配合，孔位的同轴度公差需要控制在IT7级区间，避免铰接后出现卡滞、摆动间隙过大的问题；零件中部的通槽是核心卡位结构，槽宽尺寸需要和对接的卡接件厚度保持滑配公差，槽口处做了微小的倒角导向，方便对接件在装配对位时顺利滑入，不需要额外视觉对位就能完成卡合动作。零件外侧的弧形轮廓并非装饰性设计，是为了避让相邻运动部件的运动包络，在有限的安装空间内避免和周边的连杆、压块等零件发生运动干涉，同时弧形的外轮廓也能减少零件往复动作时的棱角剐蹭风险，降低车间装配、运维过程中被尖锐棱边划伤的概率。零件下部的凸台结构是承载受力面，当卡槽完成卡合锁定后，这个凸台会抵住对接基座的限位端面，承担锁紧状态下的轴向载荷，凸台的平面度要求较高，避免锁紧后出现接触应力集中导致的局部压溃变形。从安装边界来看，这类零件的整体外形紧凑，不需要预留太大的操作空间，适合在设备内部狭窄的安装腔体内布置，铰接孔的中心到卡槽工作面的距离是核心安装尺寸，直接决定了锁紧行程的大小，设计时需要根据对接部件的位移量反复校核这个尺寸，避免出现锁止不到位或者卡接过死无法脱开的问题。建模过程中需要重点关注各工作面的拔模角度，因为这类零件多采用铣削加工成型，非配合面保留适当的拔模斜度可以减少加工时的走刀次数，同时不影响实际装配精度，所有棱边除了导向倒角外，非工作面做0.2mm的钝边处理，去除加工毛刺，避免装配时割手或者残留铁屑影响配合精度。在实际选型适配时，这类零件可以根据使用场景的载荷大小调整对应壁厚，卡槽的深度也可以根据对接件的卡位行程做对应调整，不需要大幅改动整体外形轮廓就能适配不同的锁紧力需求，通用性较强，适合在各类小型非标机械的锁紧、定位机构中复用。
