牛顿摇篮碰撞演示装置结构设计

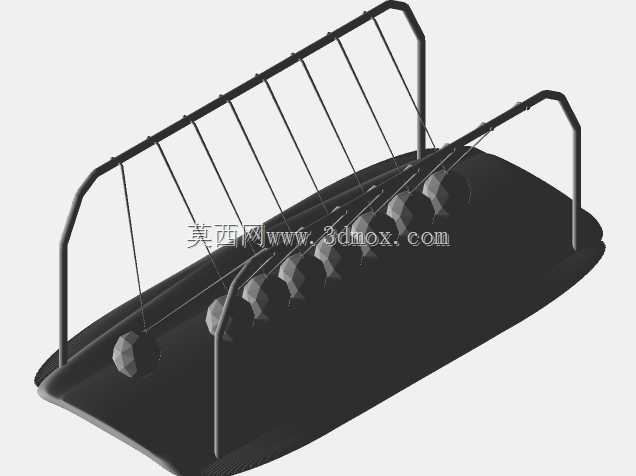

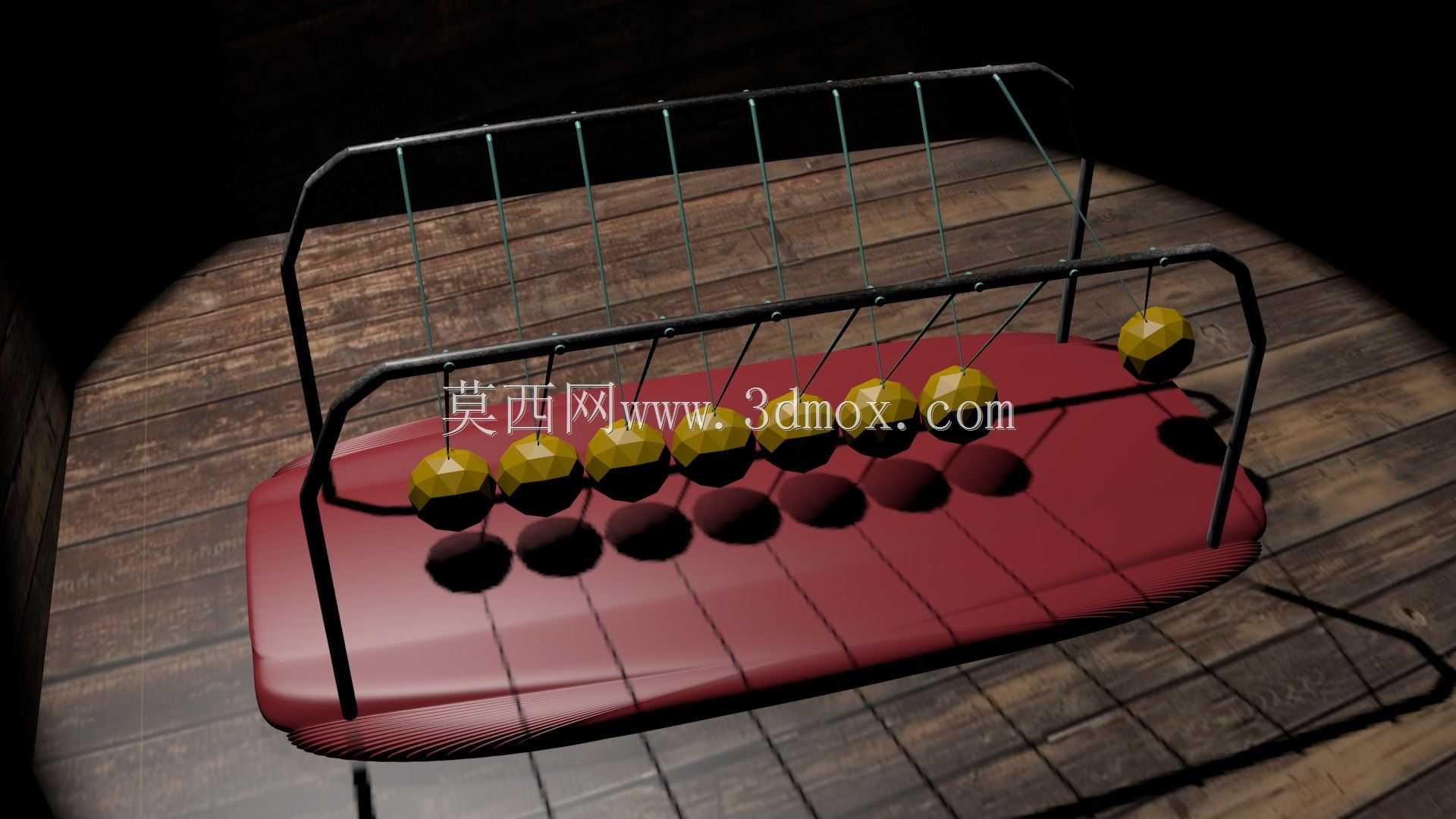

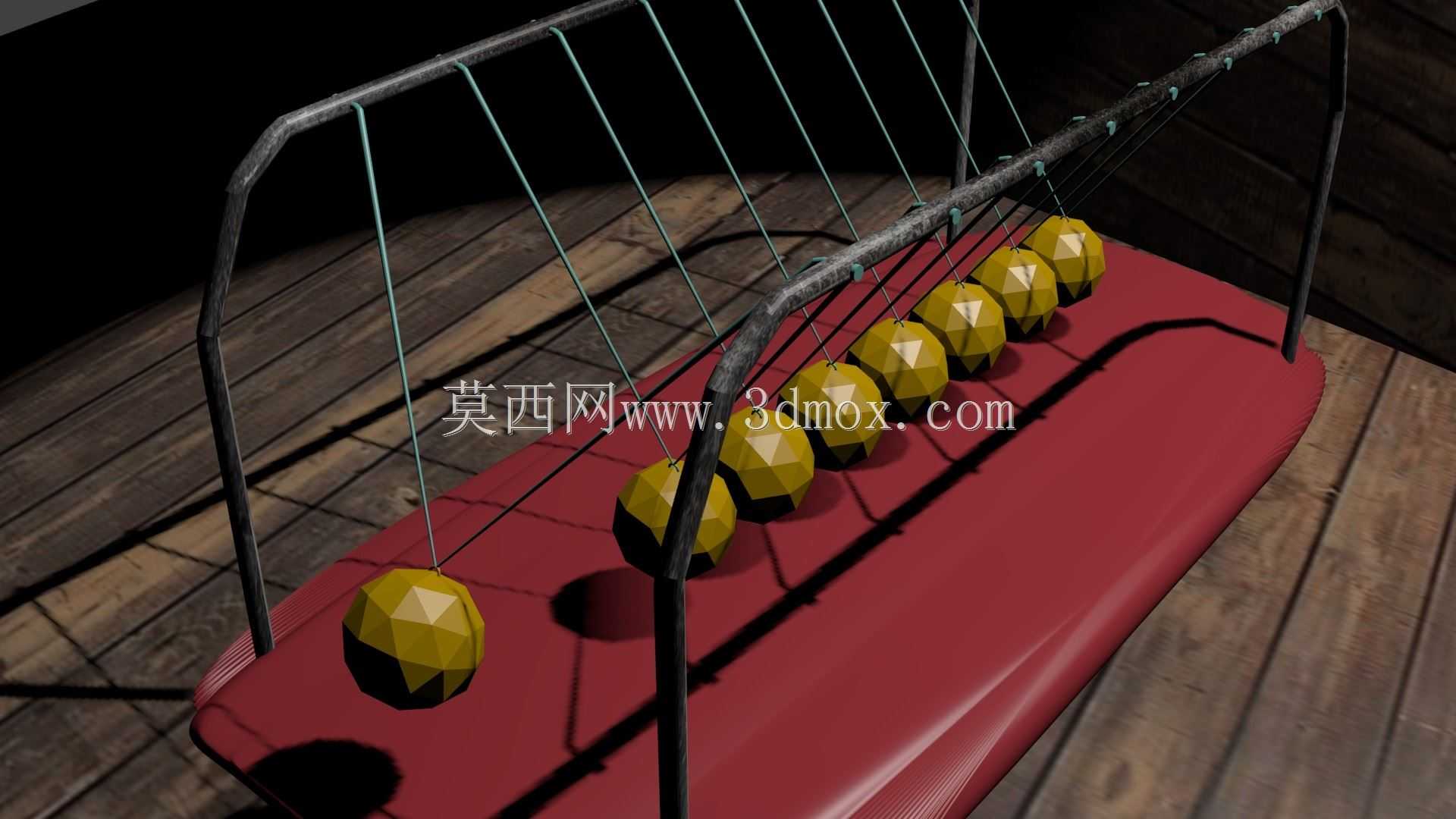

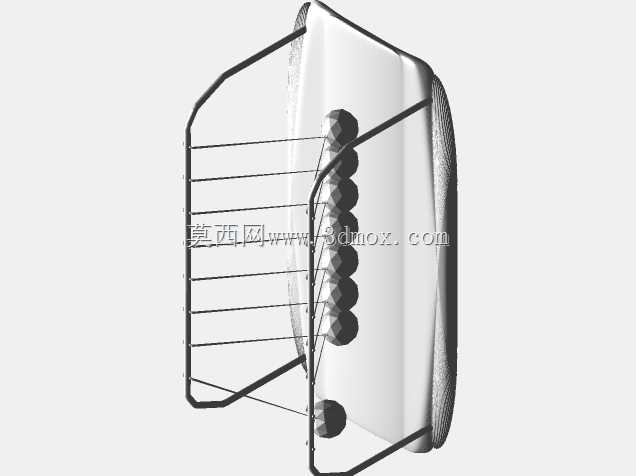

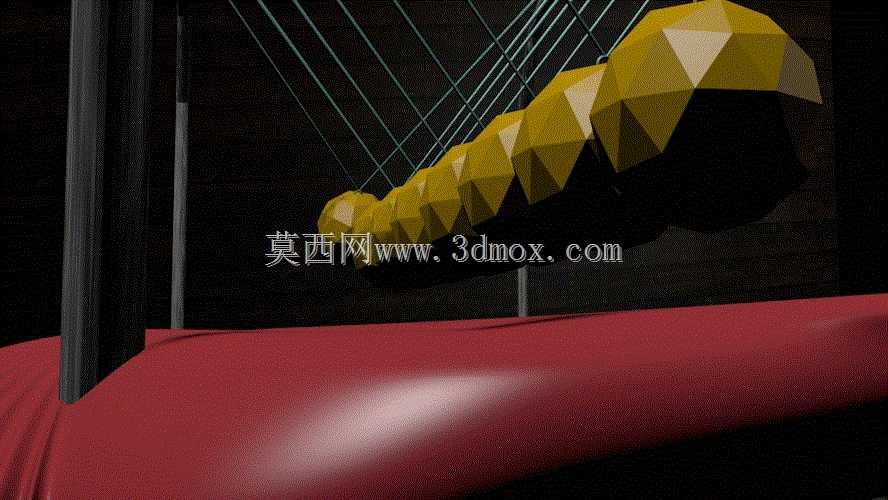

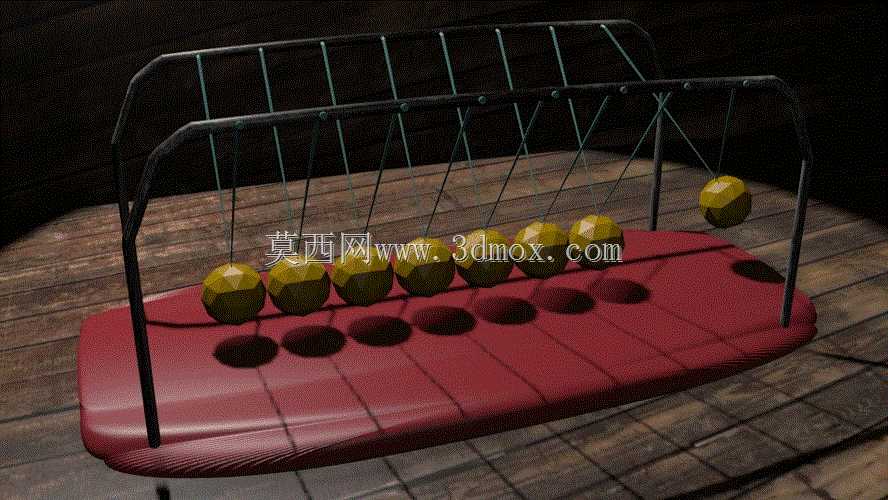

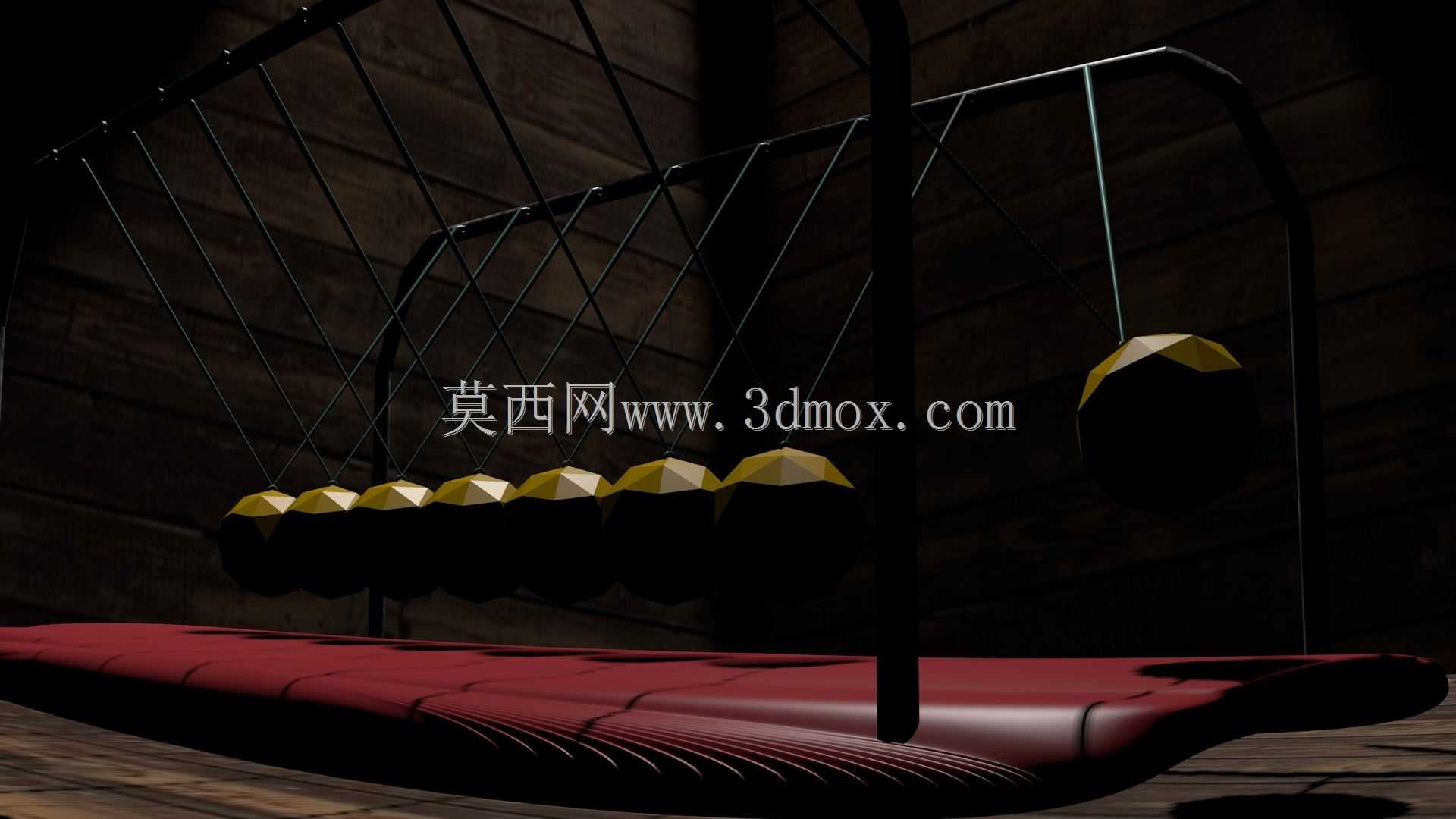

　　这款牛顿摇篮装置核心依托动量守恒与能量守恒的经典力学原理设计，常被放置在物理教学实验室、企业办公展示区、工业设计展厅等场景，既可以作为力学规律的具象演示载体，也能作为兼具机械美感的桌面陈设。从实际功能来看，装置通过等质量摆球的对心碰撞，能够直观展示弹性碰撞过程中动量与动能的传递规律，帮助学习者快速理解刚体碰撞的核心特性，也能在工业设计展示场景中传递精密机械的秩序感。设计过程中首先需要确定摆球的排布逻辑，整套装置采用等直径等质量的金属球体作为碰撞单元，所有摆球的悬挂点处于同一水平高度，摆线长度保持一致，确保摆球摆动时的运动轨迹处于同一竖直平面内，避免出现侧向偏移导致碰撞能量出现非必要损耗。框架部分采用双侧支撑的门式结构，

　　两侧的竖向支撑件与底部承托平台刚性连接，顶部的横梁用于固定所有摆线的悬挂端点，横梁的平面度需要严格控制，保证每个悬挂点的高度差控制在极小范围内，避免摆球初始静止状态下出现高低错位。外形尺寸方面，这类桌面级演示装置的整体长度通常根据摆球数量调整，以七球排布的款式为例，整体长度控制在300mm至400mm区间，宽度在120mm至150mm区间，整体高度在180mm至220mm区间，底部承托平台的厚度不小于8mm，保证放置时的稳定性，不会因摆球碰撞产生的反作用力出现滑移。安装边界上，装置放置时需要保证底部与支撑台面完全贴合，台面的水平度偏差不超过2°，避免摆球长期处于偏载状态导致摆线出现不可逆的塑性形变；摆线与摆球、

　　摆线与顶部横梁的连接点需要做防松处理，长期反复碰撞产生的微振动容易导致连接点松动，进而改变摆长影响碰撞精度。摆球的材质通常选用密度均匀的金属材料，保证质量分布完全对称，碰撞接触面的球面度需要满足较高精度，确保碰撞时接触点处于球心连线上，减少碰撞过程中的能量耗散，让碰撞传递的过程更接近理想弹性碰撞状态。在结构细节处理上，相邻摆球静止状态下保持刚好接触的状态，既不能存在明显间隙导致碰撞传递出现延迟，也不能存在预压应力导致初始状态下就存在内力，影响碰撞演示的准确性。摆线选用低延展性的高强度线材，避免长期摆动后出现摆长变化，每根摆线的长度可以通过顶部的微调结构进行小范围调整，方便后期校准摆球的同心度与接触状态。底部承托平台表面通常做防滑处理，同时预留一定的冗余空间，避免摆球摆动幅度过大时超出平台边界，两侧的支撑框架做圆弧过渡处理，避免尖锐棱角带来的安全隐患，同时提升整体结构的视觉协调性。
