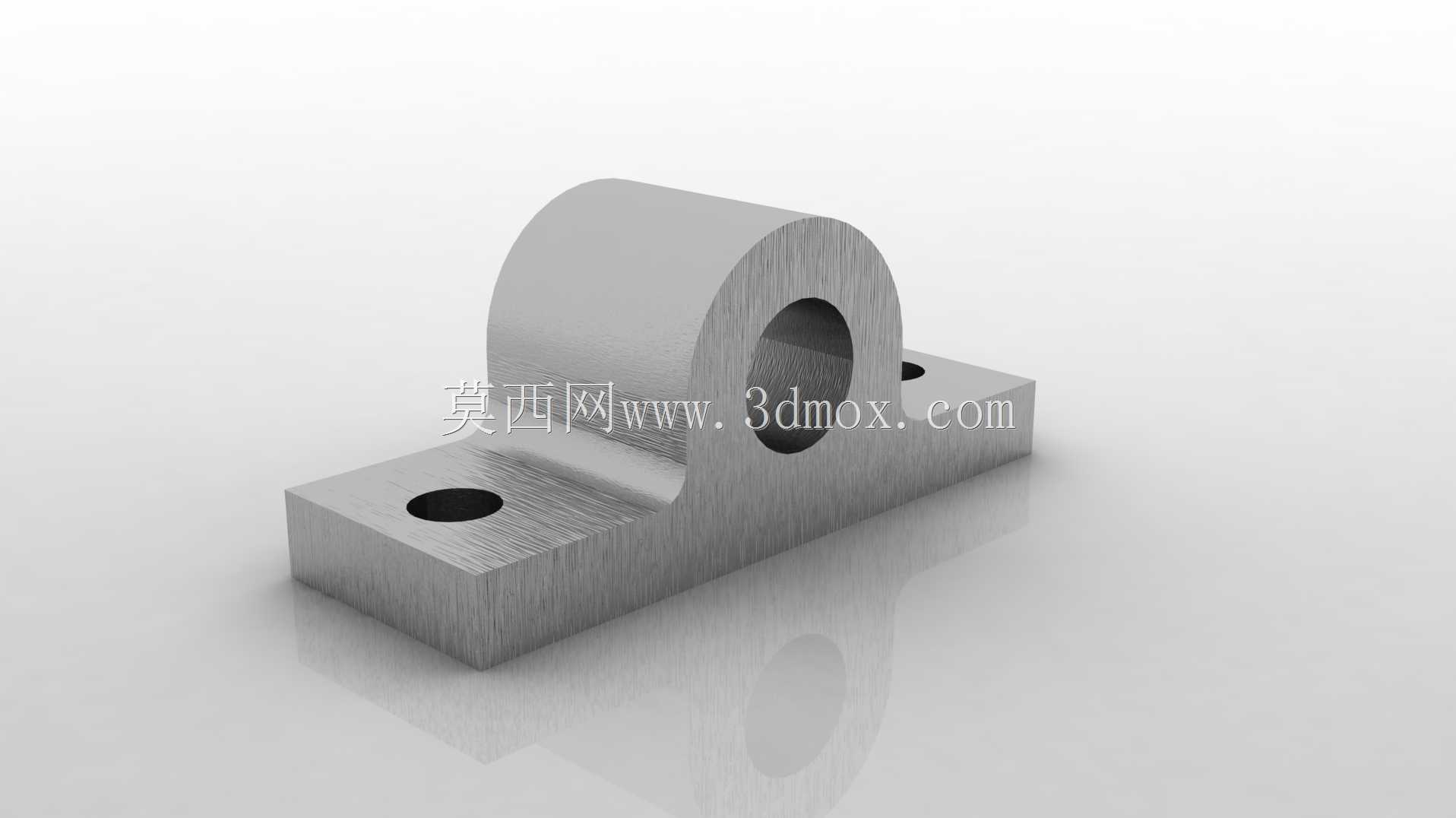

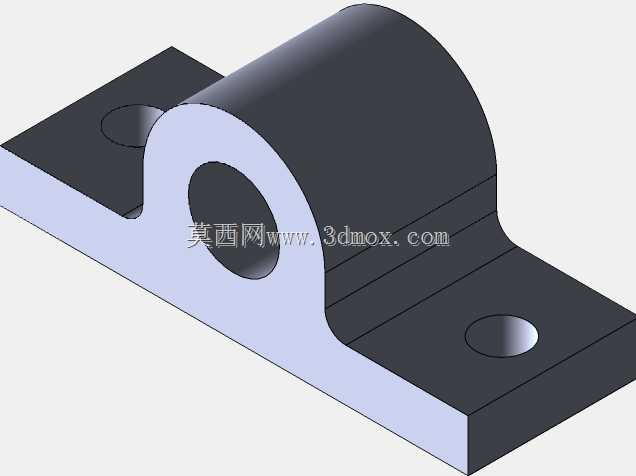

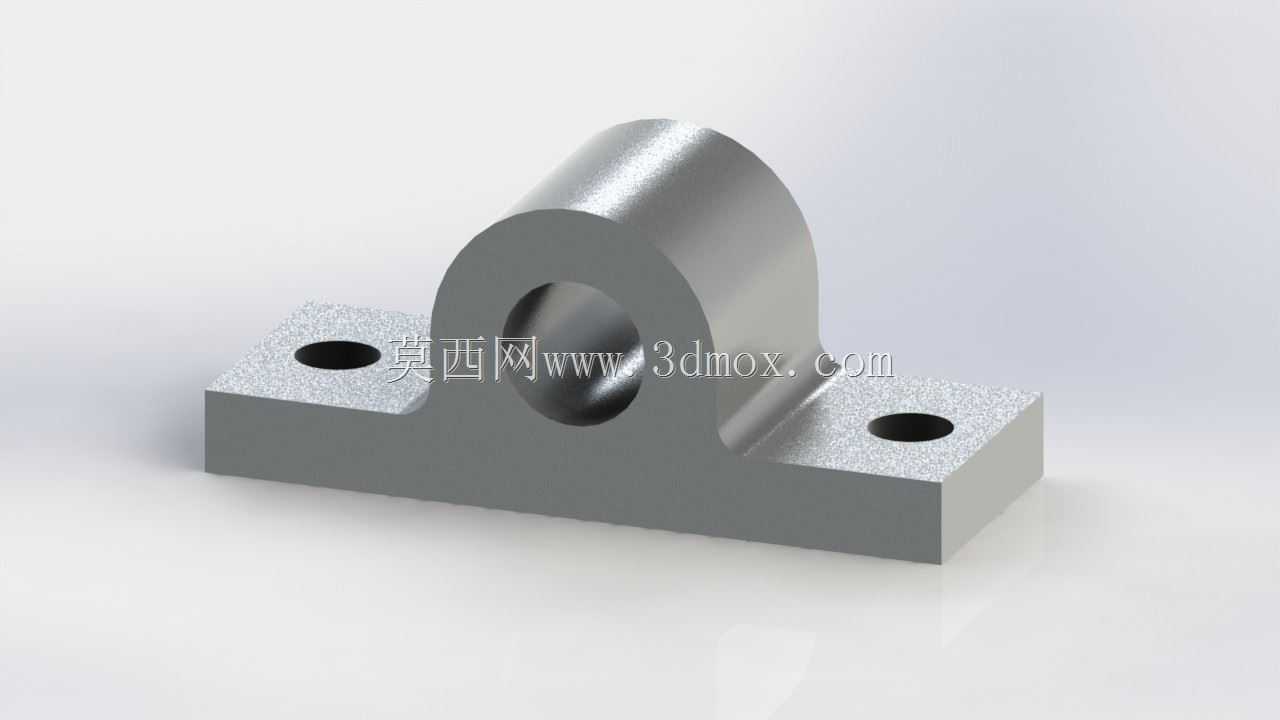

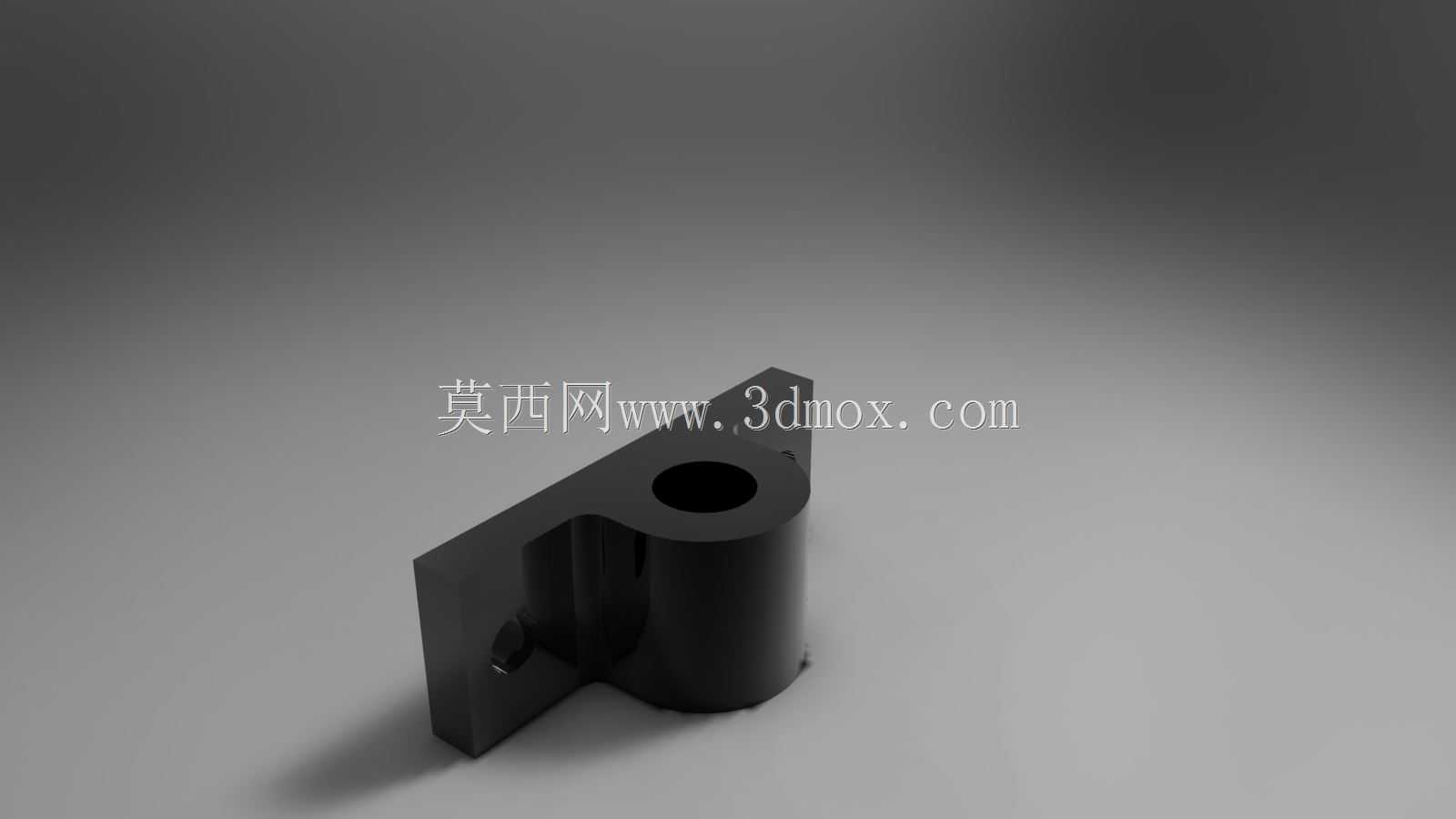

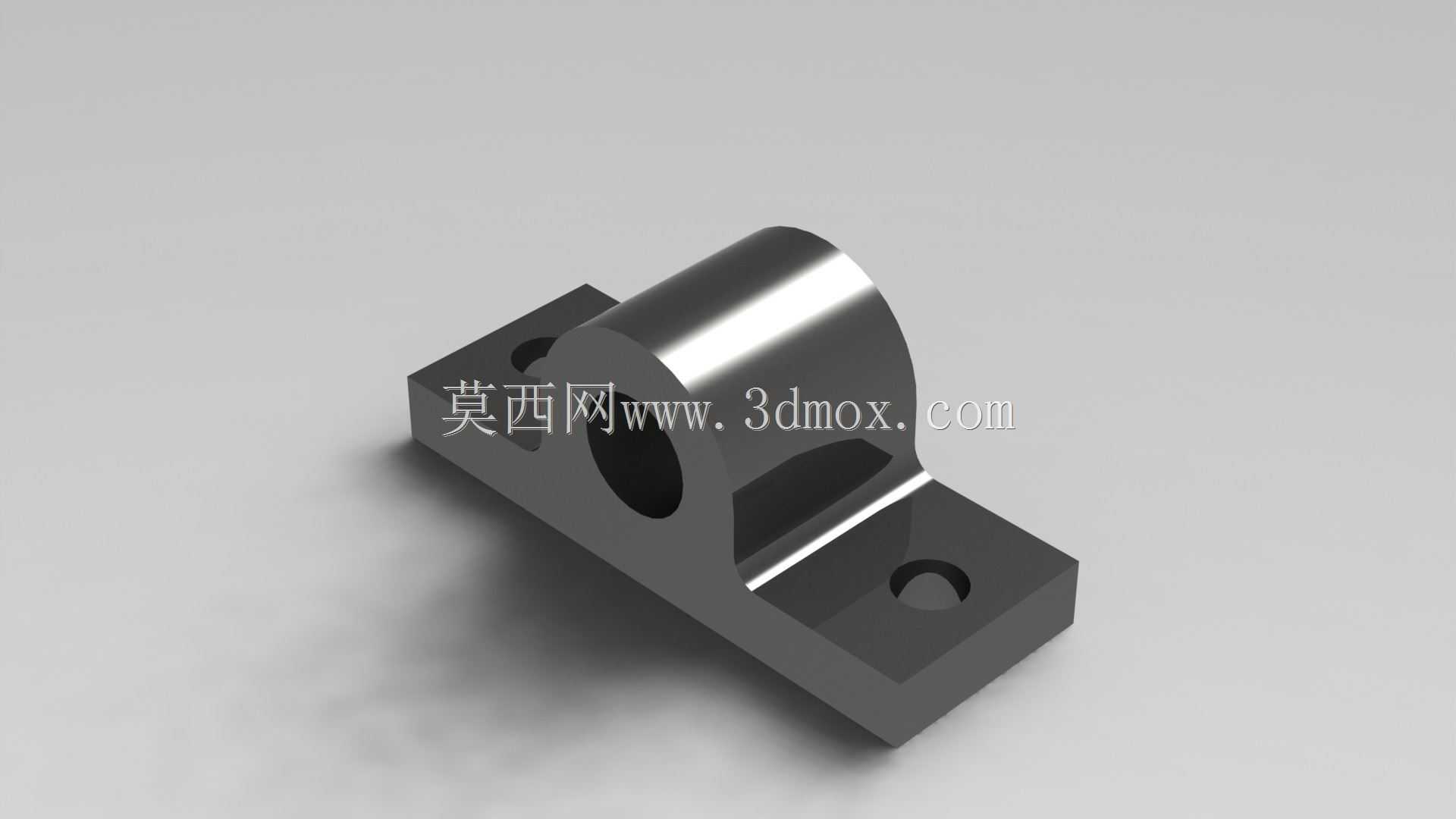

带安装底座的整体式实心滑动轴承结构

这类带一体安装底座的实心滑动轴承，常被用在低速重载的传动场景中，比如小型输送线的从动辊支撑、农用机械的连杆铰接位、轻工设备的转轴定位处，相比分体式轴承座，它没有拼接缝隙带来的装配错位风险，对安装面的平面度公差要求更宽松，在工况振动偏大的场景下能保持更稳定的支撑精度。从结构设计逻辑来看，主体的轴套部分与下方安装底板为一体式成型结构，省去了轴套与座体的压装工序，避免长期运行后轴套在座孔内出现转动、窜动的失效问题。轴孔内壁为光滑连续的圆柱面，没有油槽结构的版本适合采用油脂润滑、定期补脂的维护模式，运行时轴颈与孔壁形成均匀的面接触，承载压强分布更平缓，能承受一定的径向冲击载荷，不像滚动轴承对冲击载荷敏感容易出现滚道点蚀。两侧的安装耳板与中间支撑段做了圆弧过渡，没有尖锐的应力集中棱角，在承受径向载荷时，过渡区域的应力流能平缓传递到底板，不会在耳板与支撑段的交接处出现应力断裂隐患。两个安装孔对称分布在底板两侧，孔位间距与底板宽度的比例经过校核，安装时采用普通内六角螺栓即可完成固定，螺栓预紧后底板不会出现翘曲变形，能保证轴孔的轴线与安装基准面的平行度控制在合理公差范围内。设计时需要注意轴孔的内径与配合轴颈的公差配合选择，一般采用间隙配合保证轴转动时的油膜形成空间，同时配合间隙不能过大，避免运行时出现轴的径向窜动影响传动精度。底板的底面为精加工基准面，安装时需要与设备的安装面贴合紧密，若安装面存在局部凸起，会导致轴承安装后轴孔偏斜，加剧轴颈与孔壁的偏磨，缩短使用寿命。这类轴承的整体高度较低，径向尺寸紧凑，适合安装空间受限的设备布局场景，不需要额外预留轴承座的拆分装配空间，在小型非标设备的设计中选用这类结构，能有效减少装配环节的调整工作量，同时降低支撑部位的故障概率。
