MICRO-VU EXCEL全自动影像测量中心结构

在精密制造领域的来料检验、制程管控与成品全尺寸检测环节，这类全自动影像测量中心是计量室、精密加工车间、电子制造产线旁的核心检测设备，可覆盖冲压件、注塑件、PCB板、精密五金组件、小型精密机加工件的二维尺寸、形位公差检测需求，替代传统人工用投影仪、工具显微镜的低效检测模式，适配多批次小批量零件的快速批量检测场景。

从设备结构设计来看，整体采用龙门式固定式工作台架构，底部为高刚性大理石基座，可有效隔绝车间地面的低频振动对测量精度的影响，基座下方配置可调式减震垫脚，安装时可通过调节垫脚高度完成设备水平校准，安装边界需预留后侧走线空间、前侧操作人员上下料操作空间，左右侧预留维护开门空间，避免设备紧贴墙面放置影响后续维护与散热。

X轴传动组件集成在龙门横梁上，搭载Z轴垂直运动模组，Z轴下端安装高分辨率工业CCD光学镜头与同轴光源组件，可实现自动对焦、自动变倍功能，测量过程中无需人工调整镜头倍率即可完成不同大小特征的尺寸采集。工作台采用高精度玻璃载物台，下方配置环形轮廓光源与透射光源，可针对不同材质、不同表面反光特性的零件调整光源亮度与角度，比如检测透明塑胶件时开启透射光源可清晰捕捉轮廓边界，检测金属件表面刻印字符、盲孔特征时开启表面环形斜射光源可强化特征对比度，降低视觉识别误差。

设备的运动轴均采用精密直线导轨搭配研磨级滚珠丝杠传动，配合闭环伺服控制系统，可实现微米级的定位精度，运动过程平稳无爬行，避免快速移动时产生的振动影响镜头对焦精度。操作端可通过配套的测量软件提前编写检测程序，将零件放置在载物台后启动程序即可自动完成所有预设尺寸的测量、数据记录、公差判定，还可直接导出检测报告对接企业质量管理系统，大幅降低检测人员的重复劳动强度。

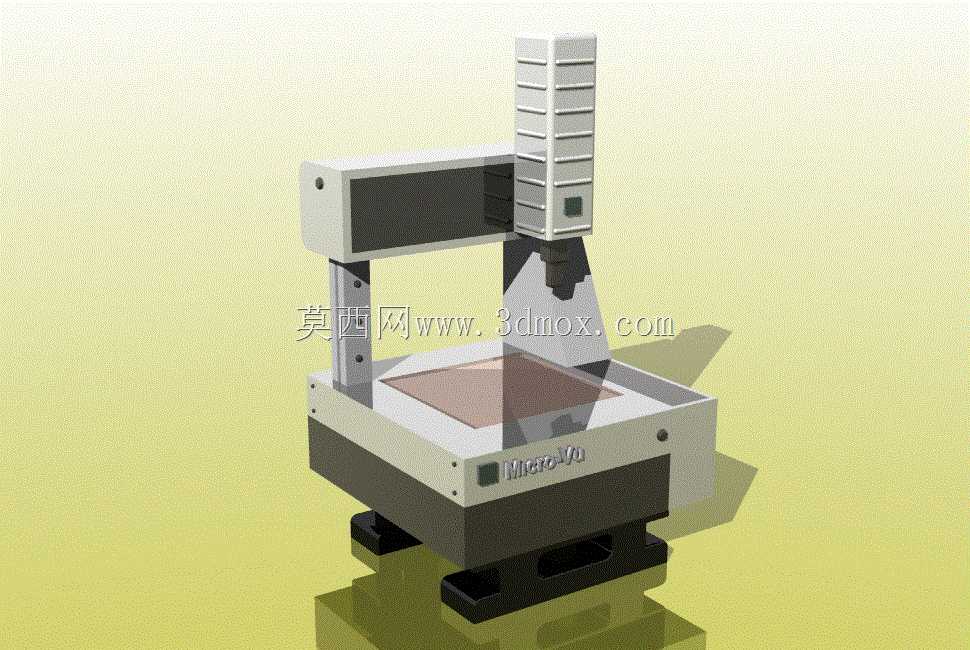

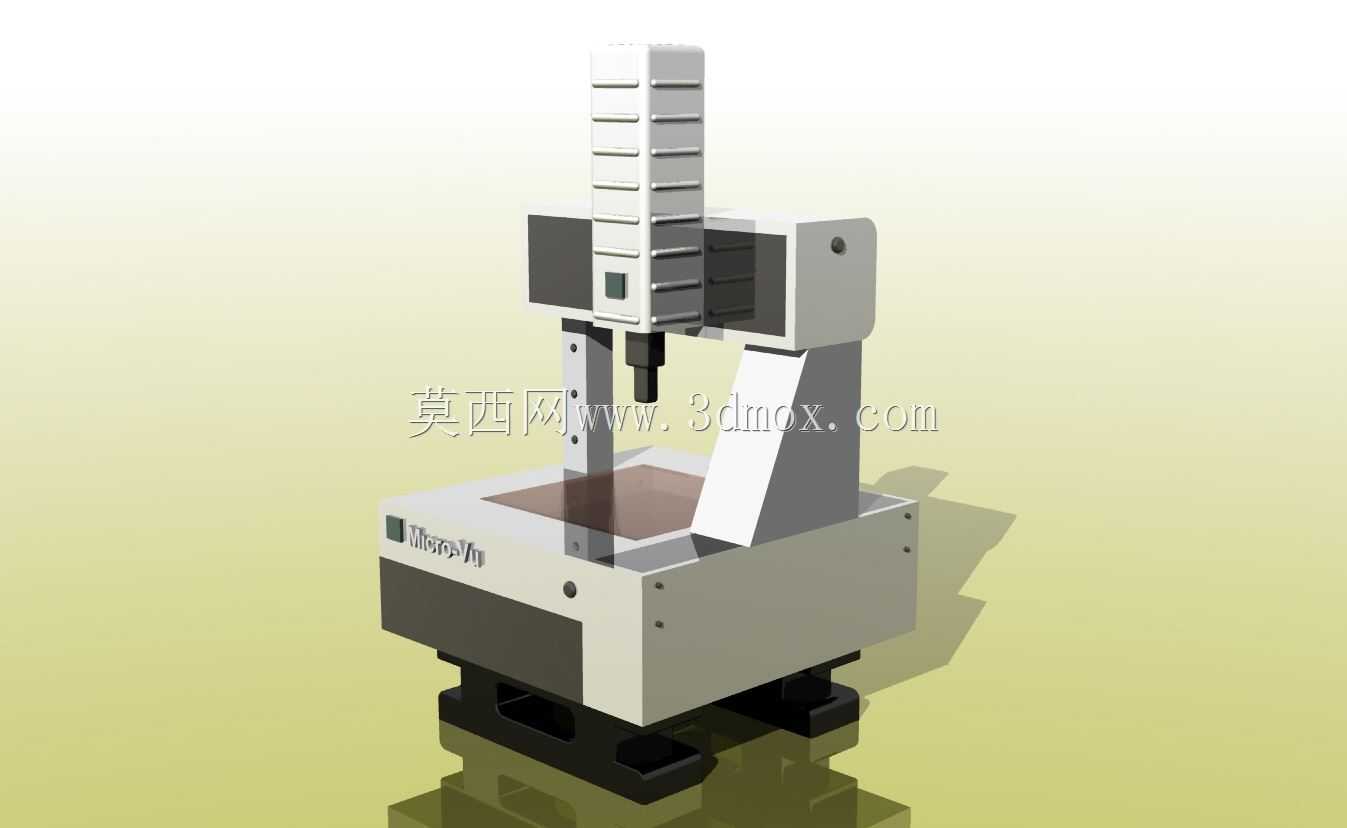

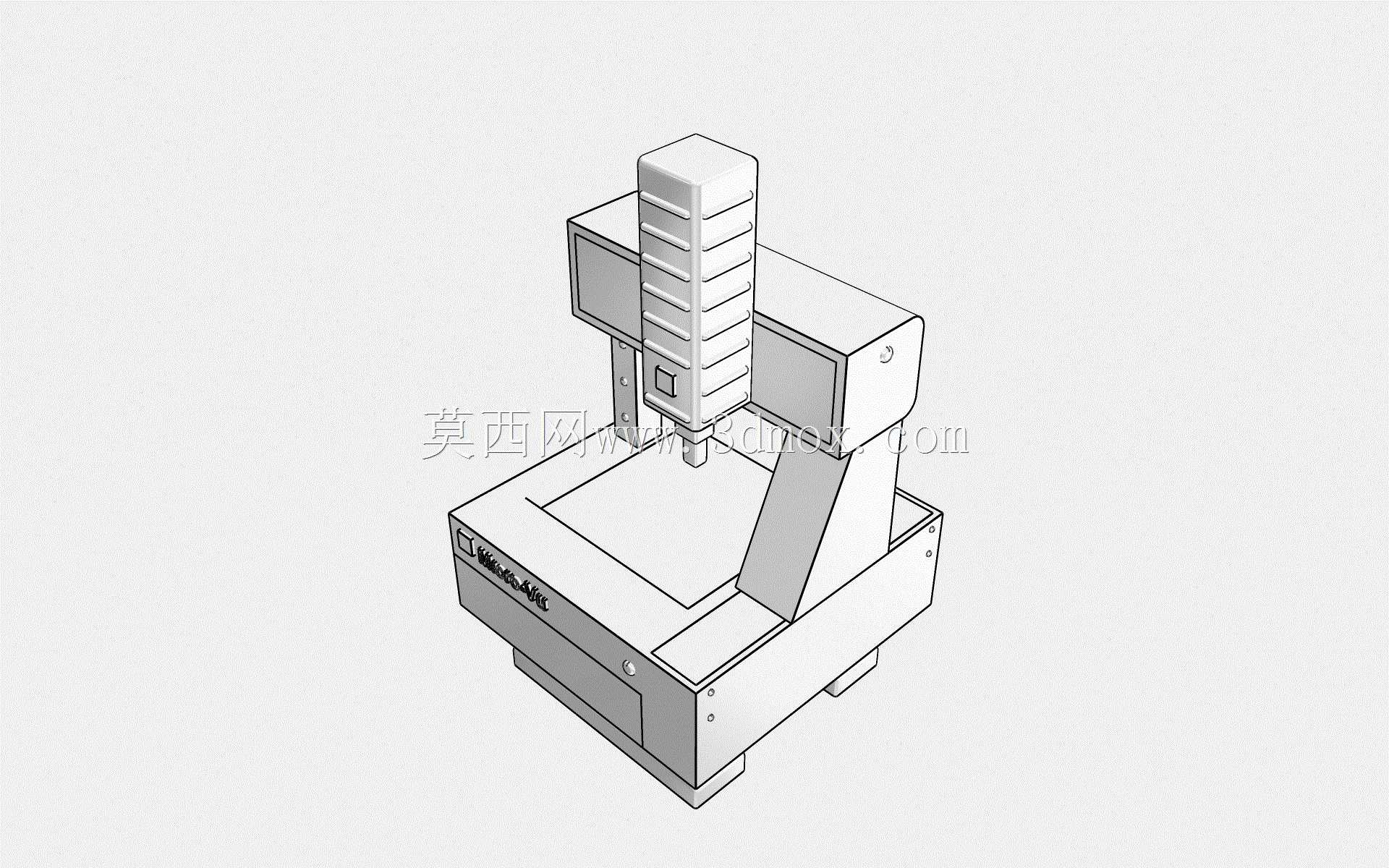

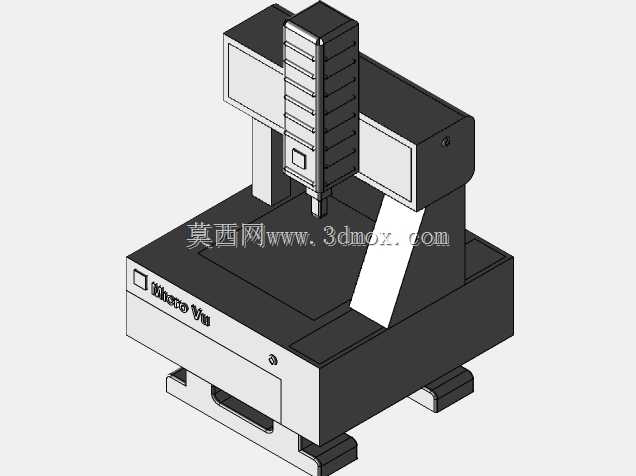

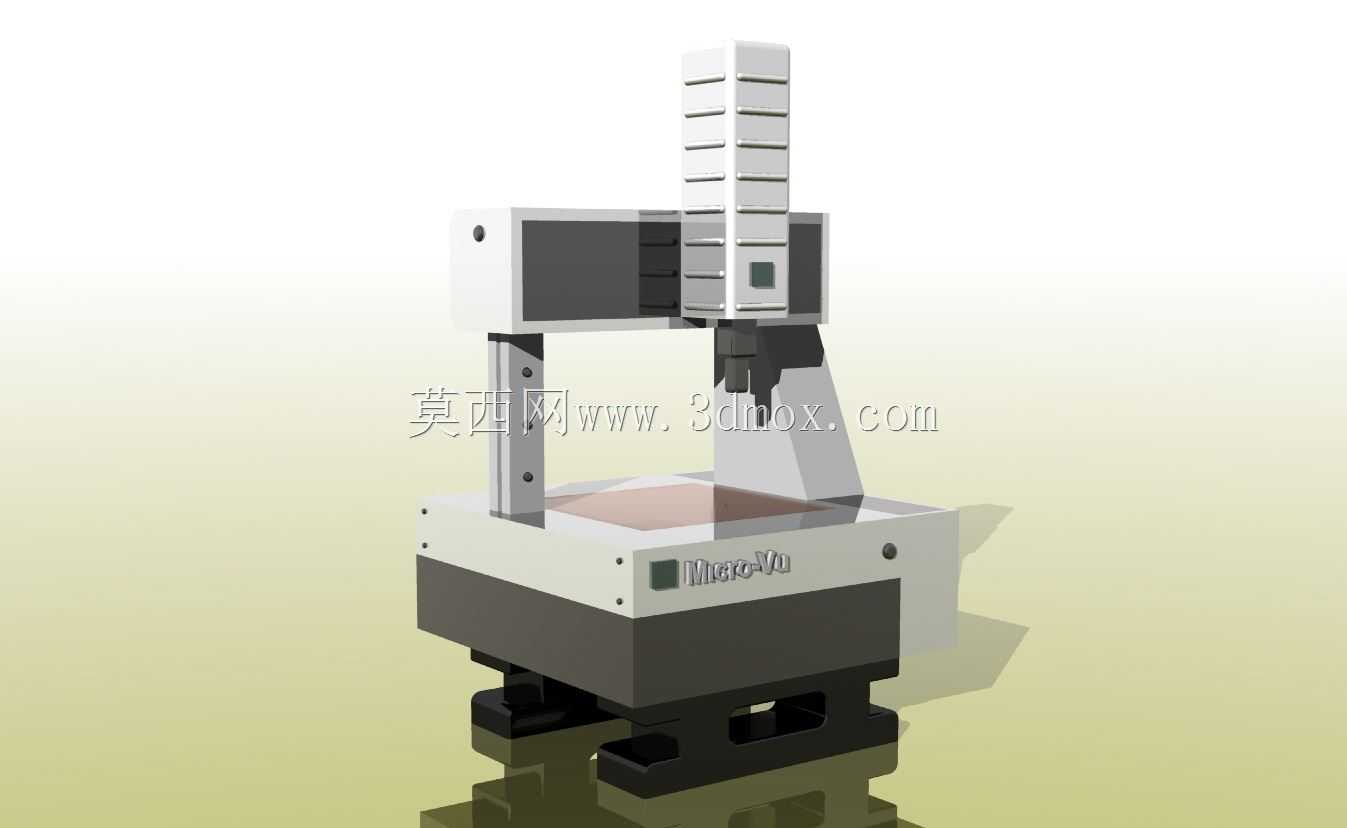

建模过程中严格还原了设备各部件的装配关系，包括龙门立柱与基座的连接定位结构、Z轴滑台的配重结构、光源模块的安装位置、操作面板的布局、底部电气仓的散热结构，所有运动部件的行程范围均按照实际设备的运动边界设置，可直接用于计量室布局规划、检测工位仿真、自动化检测线上下料对接的方案验证，也可作为精密检测设备结构设计的参考原型，帮助设计人员理解同类光学检测设备的结构布局思路与刚性设计要点。
