高精度龙门式表面三维测量检测设备

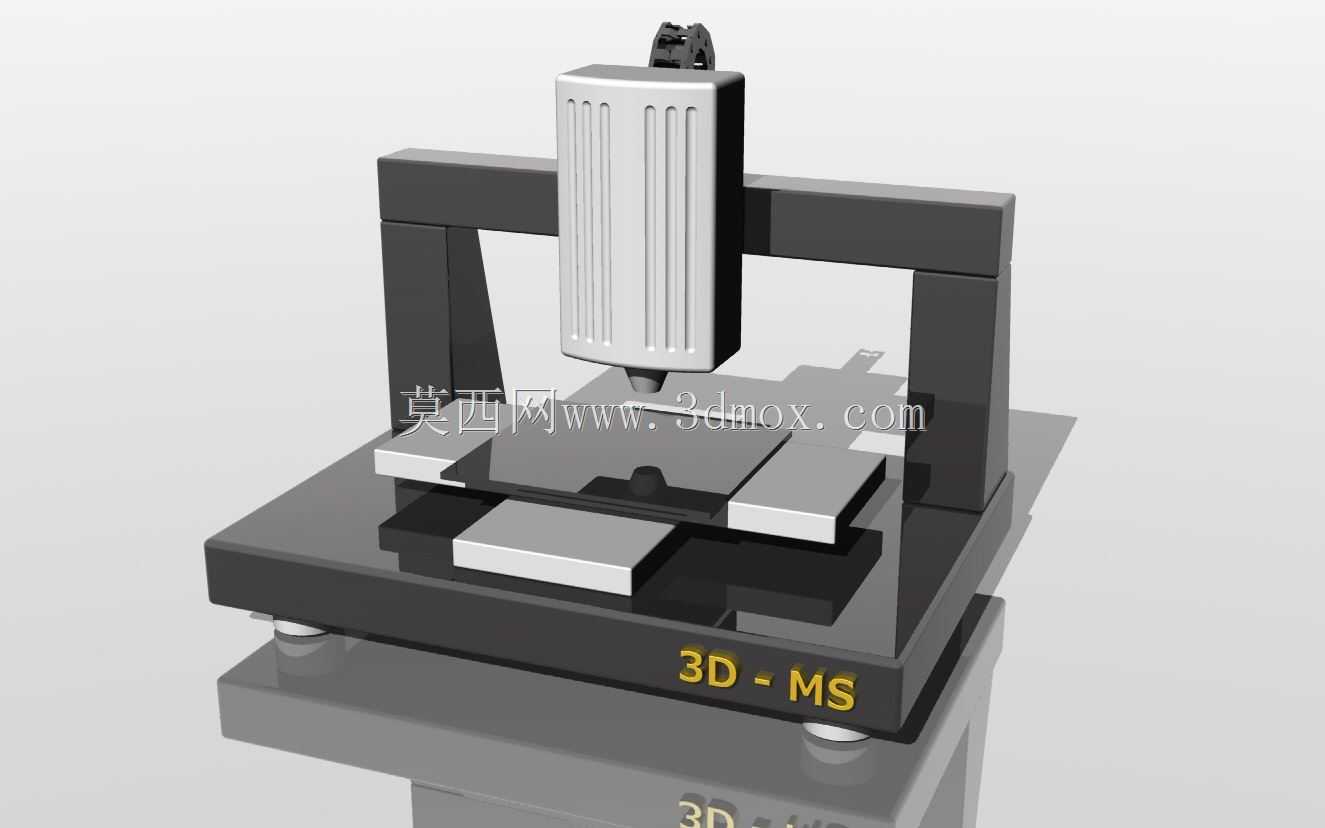

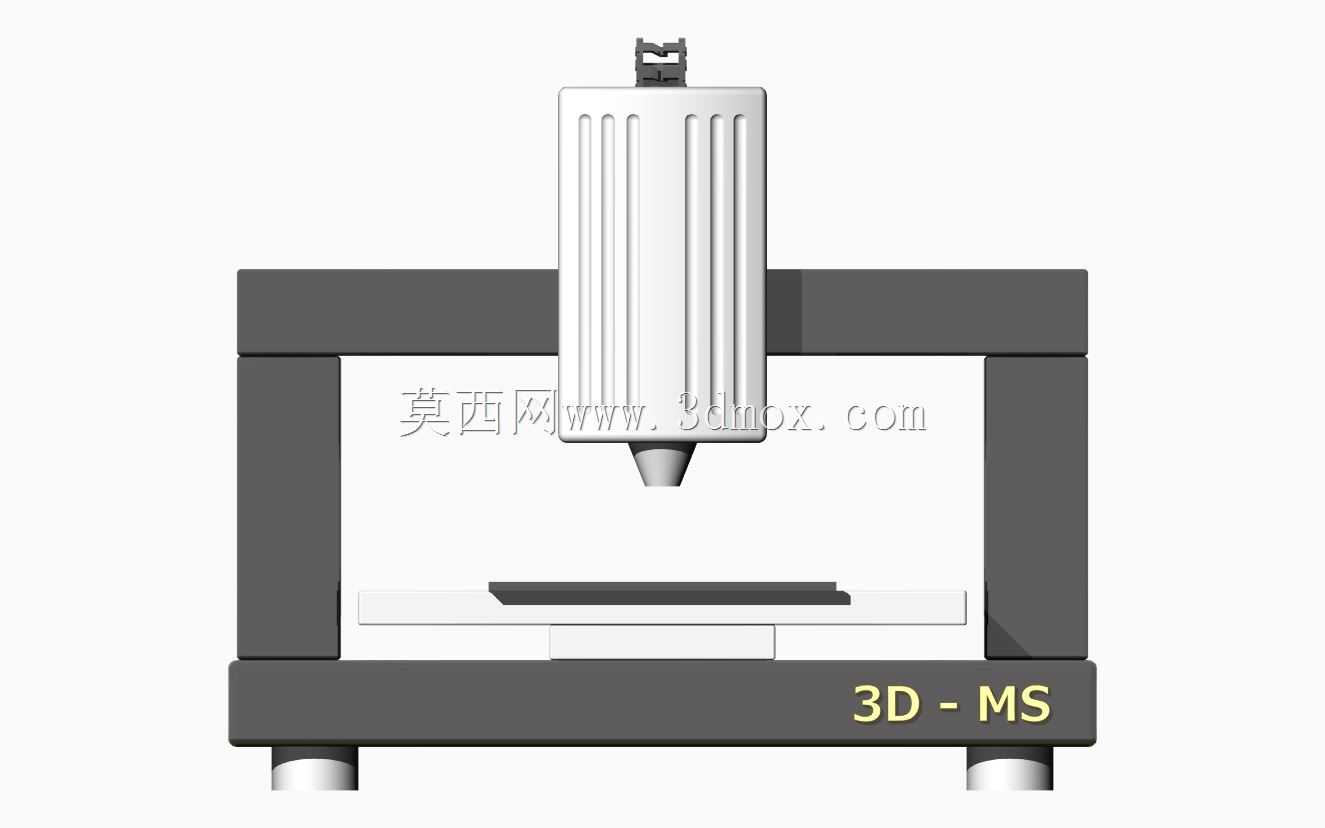

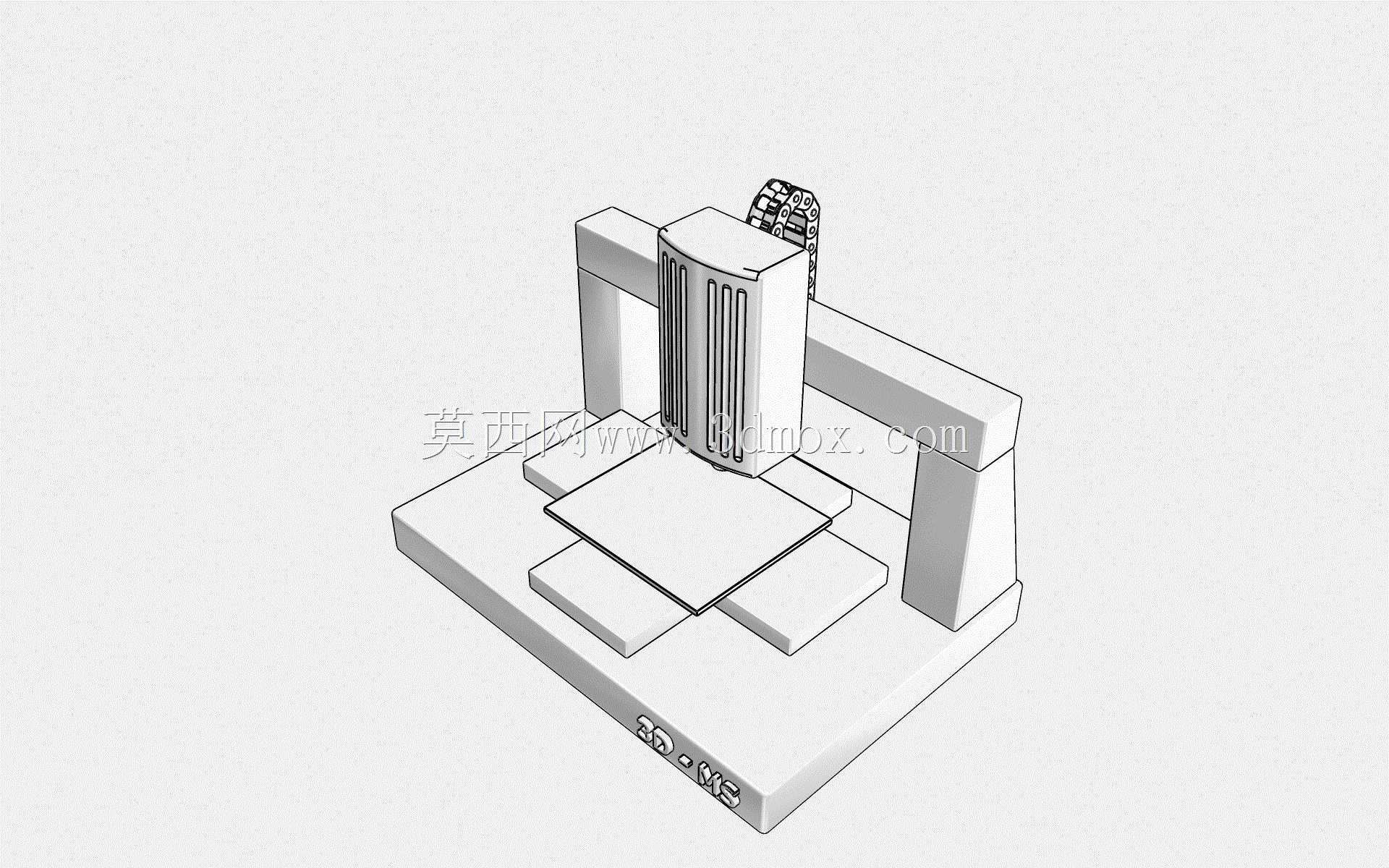

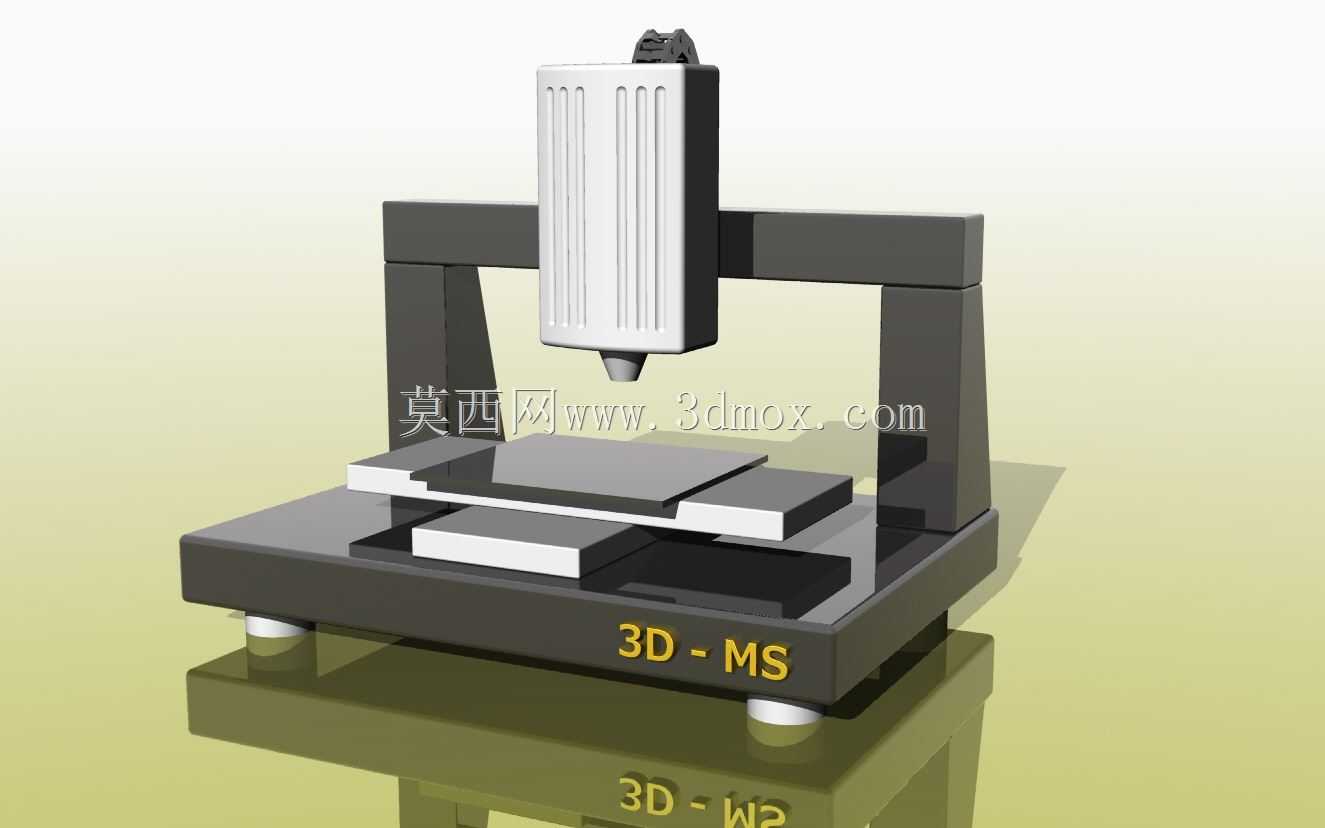

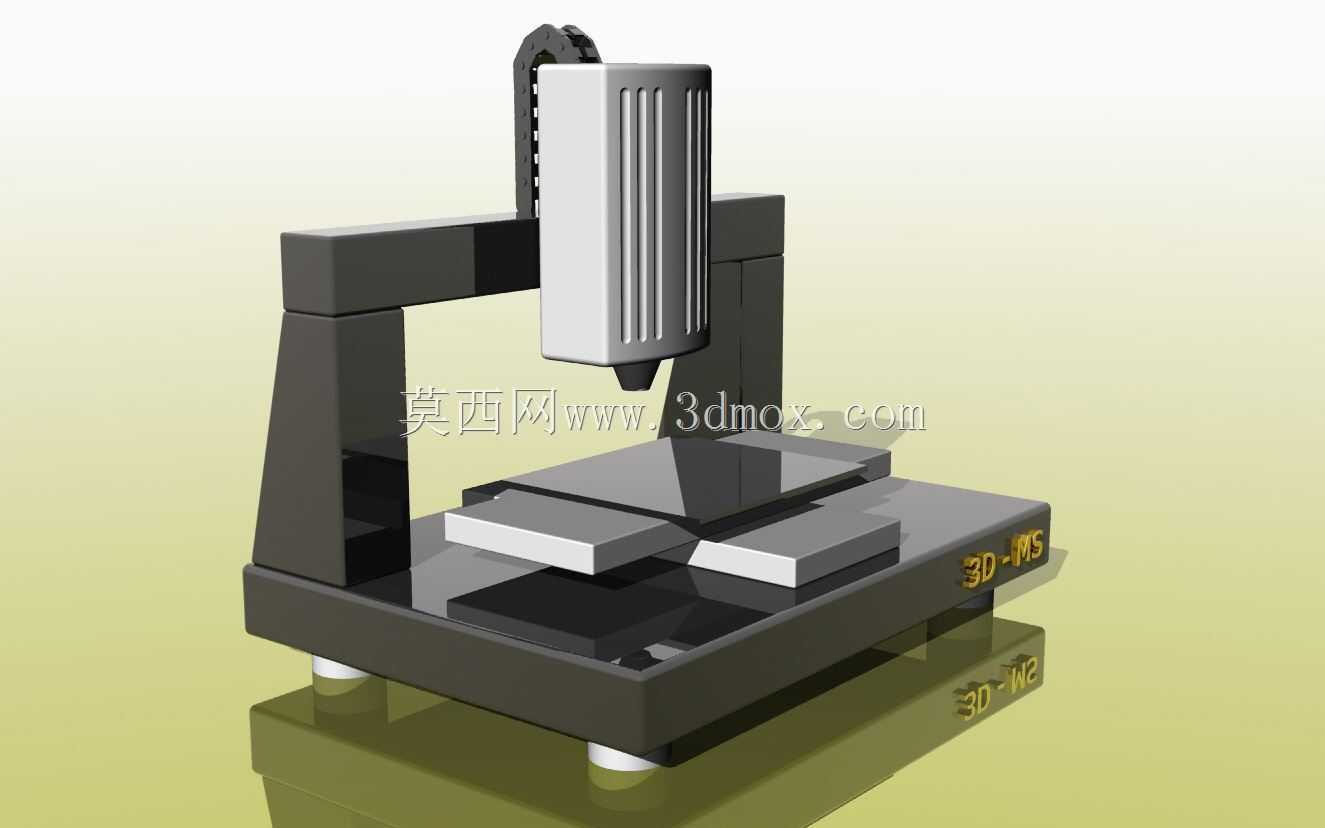

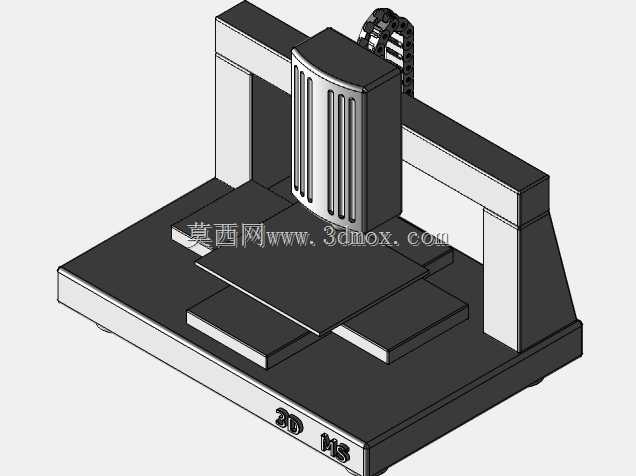

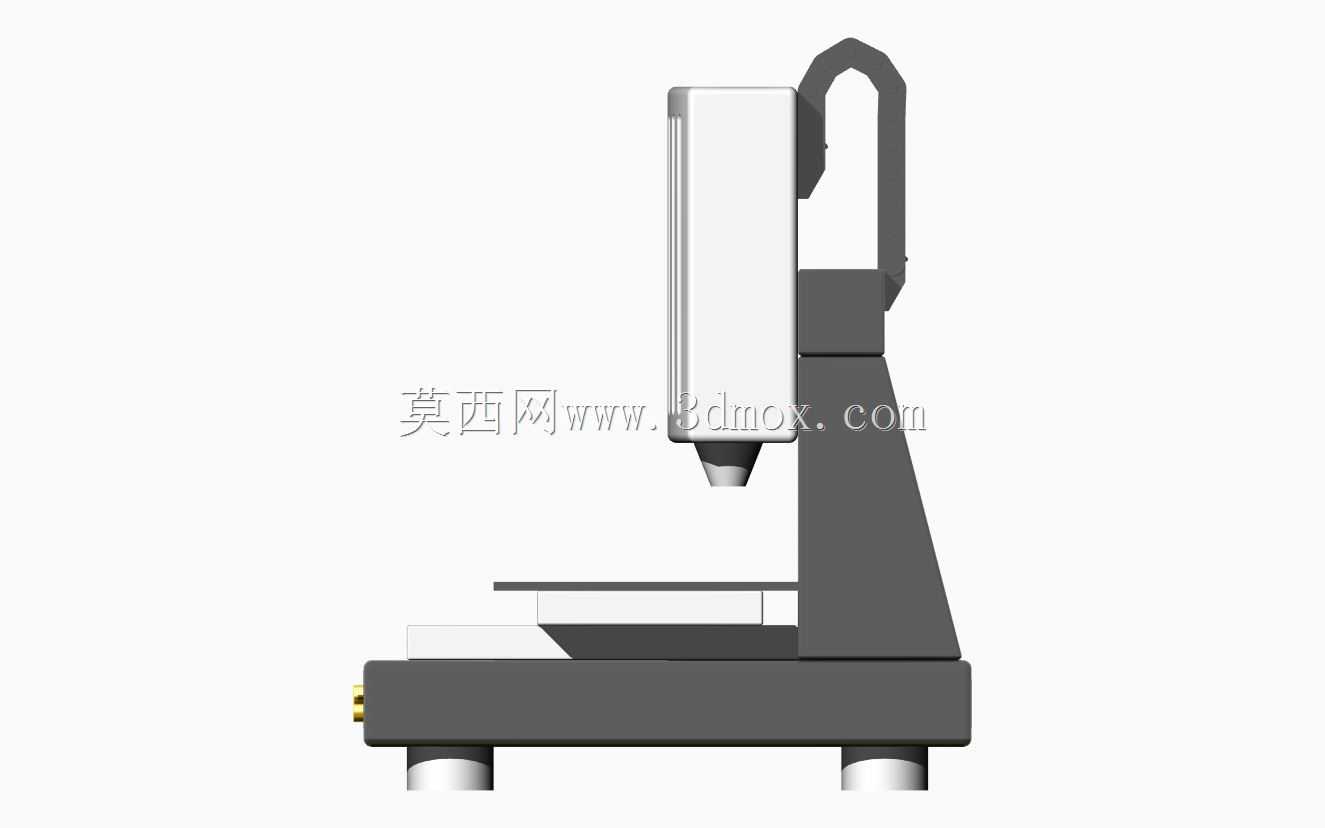

这款龙门式结构的表面三维测量设备，核心面向计量实验室、精密加工产线的表面形貌检测场景，可完成工件表面三维轮廓采集、形位公差分析、粗糙度高精度测算等工作，适配从精密机加工零件、电子元器件到小型模具型腔的多类被测对象，在加工制程质量管控、来料入厂检验、科研试样形貌分析环节都能稳定发挥作用。设备采用经典龙门跨式布局，两侧立式支撑柱连接顶部横梁，测量主轴沿横梁做X向水平运动，主轴自身搭载Z向升降进给模组，下方承载平台可完成Y向的水平移动，三个运动轴的配合可覆盖平台上方全测量区域，不会出现检测盲区。从结构设计逻辑来看，龙门结构的对称式受力框架能大幅降低单侧悬臂结构带来的形变误差，支撑柱与底座采用一体化厚重铸铁材质，可抵消车间环境内的低频振动对测量精度的干扰，底座下方配置可调式减震垫脚，安装时可快速调平设备，无需额外制作大型混凝土安装基础，普通平整的水磨石地面即可满足安装要求，整体占地边界控制在1200mm*1000mm范围内，高度方向不超过1600mm，适配多数中小型计量室的空间布局。测量主轴下端配置可快换的测头接口，可根据检测需求切换接触式触发测头或非接触式光学扫描测头，非接触测头可完成软质、易划伤工件的表面数据采集，接触式测头可满足高硬质金属工件的高精度尺寸测量需求，两种测头的切换无需复杂校准流程，现场操作人员可在五分钟内完成更换与精度校准。承载平台采用高平整度花岗岩台面，平面度控制在微米级，台面上预留标准T型槽，可快速装夹各类定制工装夹具，固定不同外形尺寸的被测工件，平台的Y向运动采用精密直线导轨搭配滚珠丝杠传动，重复定位精度可达微米级，保证多次测量的数据一致性。设备的操作逻辑偏向用户友好设计，测量过程无需复杂编程，操作人员完成工件装夹后，设置测量边界与采样点密度即可启动自动测量，采集到的三维点云数据可直接生成表面形貌报告，标注出平面度、平行度、台阶高度等关键参数，无需后期手动处理大量数据，大幅降低检测环节的人力成本。在生产现场应用时，该设备可直接布置在精加工工序旁，完成加工后工件的即时抽检，相比传统的手动接触式量具，检测效率提升数倍，同时可获取传统量具无法测量的全表面三维形貌数据，帮助工艺人员快速定位加工过程中刀具磨损、装夹形变带来的加工误差，为工艺参数调整提供直观的数据支撑。
