5W功率数控激光加工执行模块结构

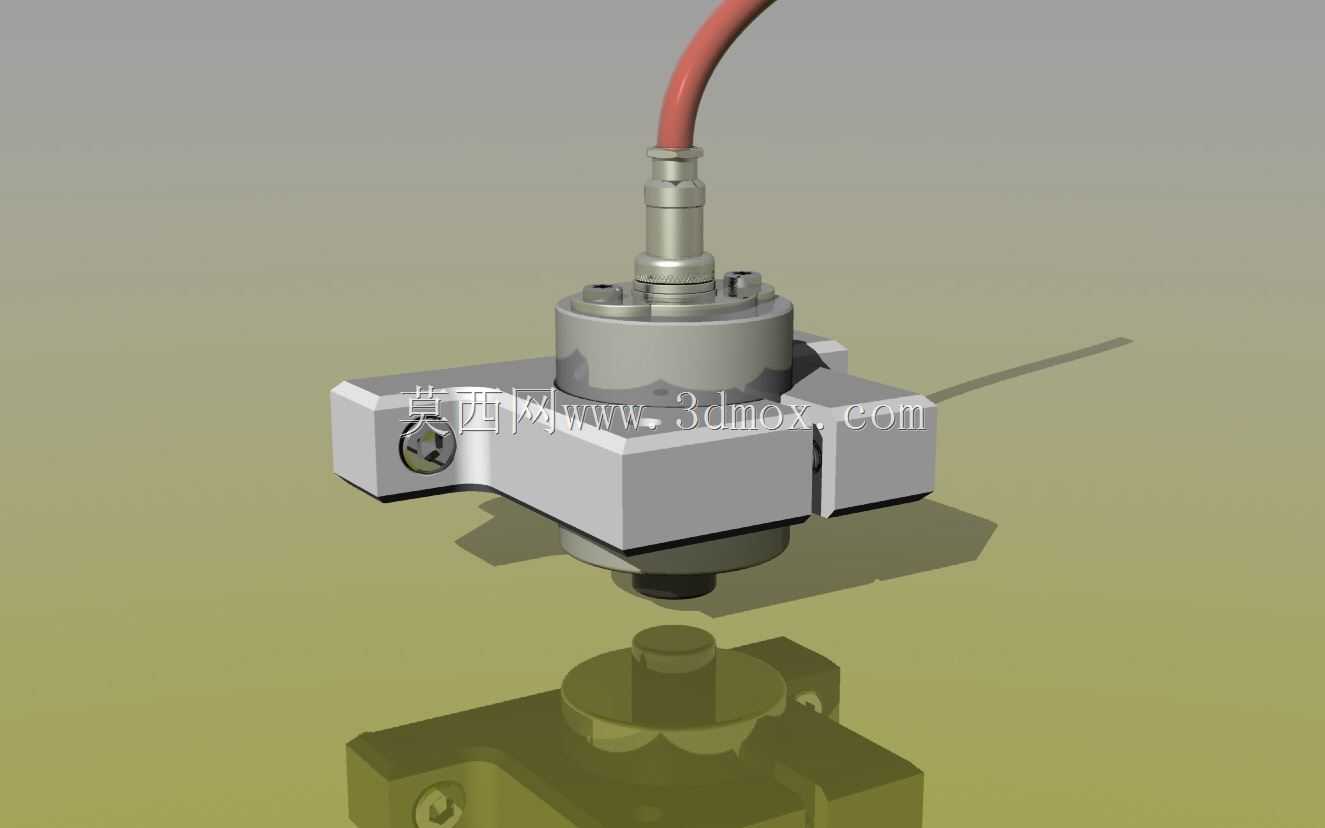

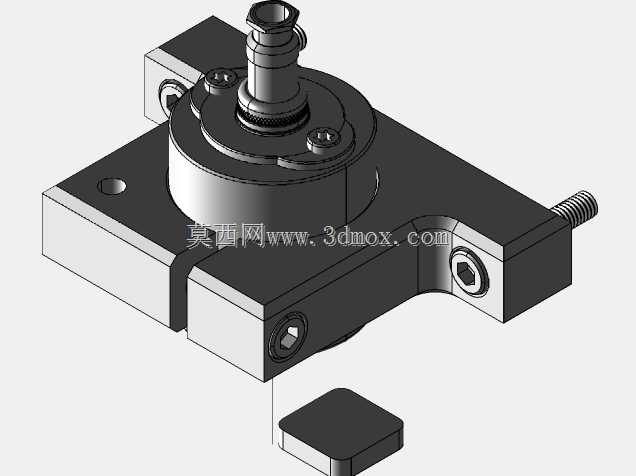

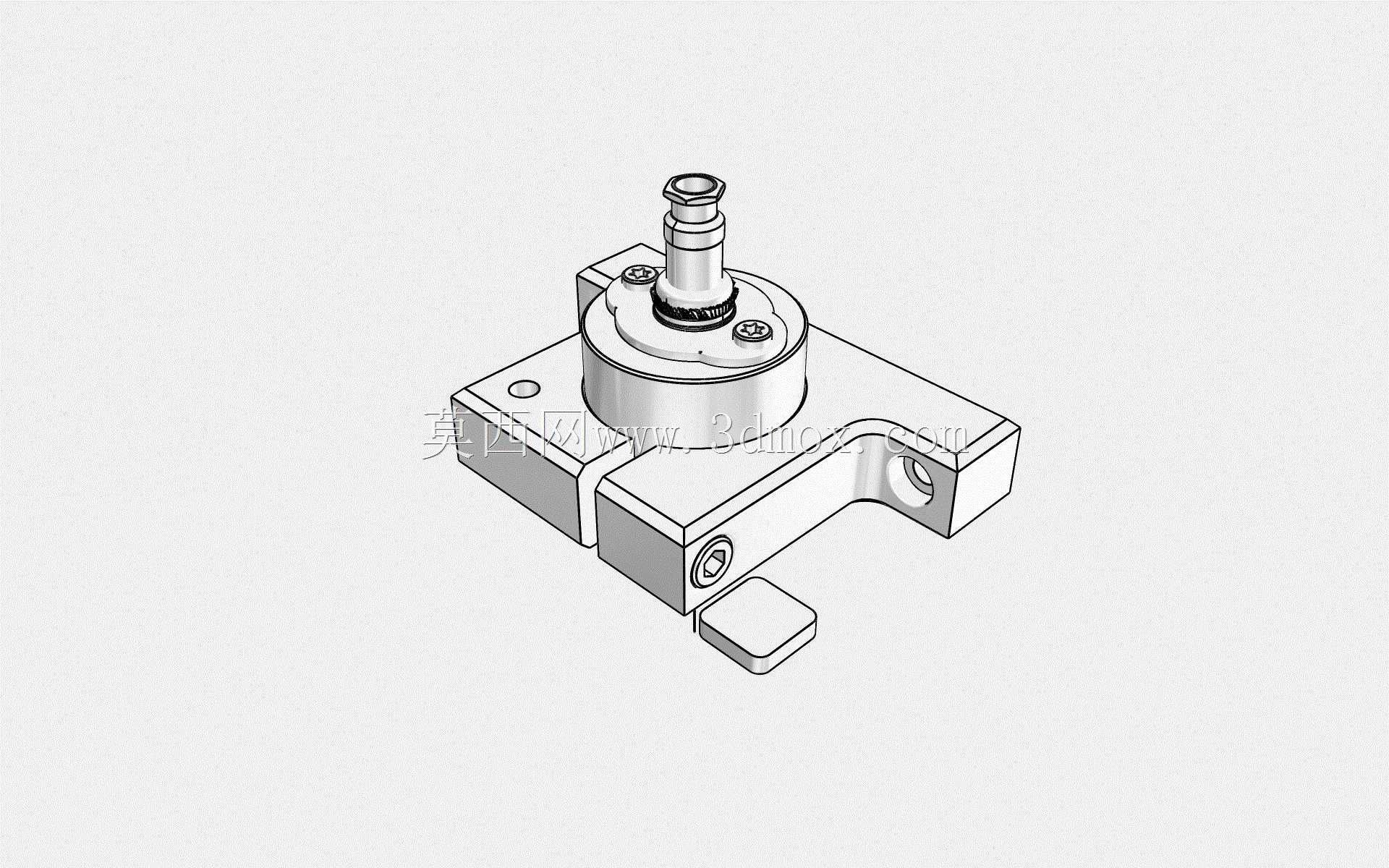

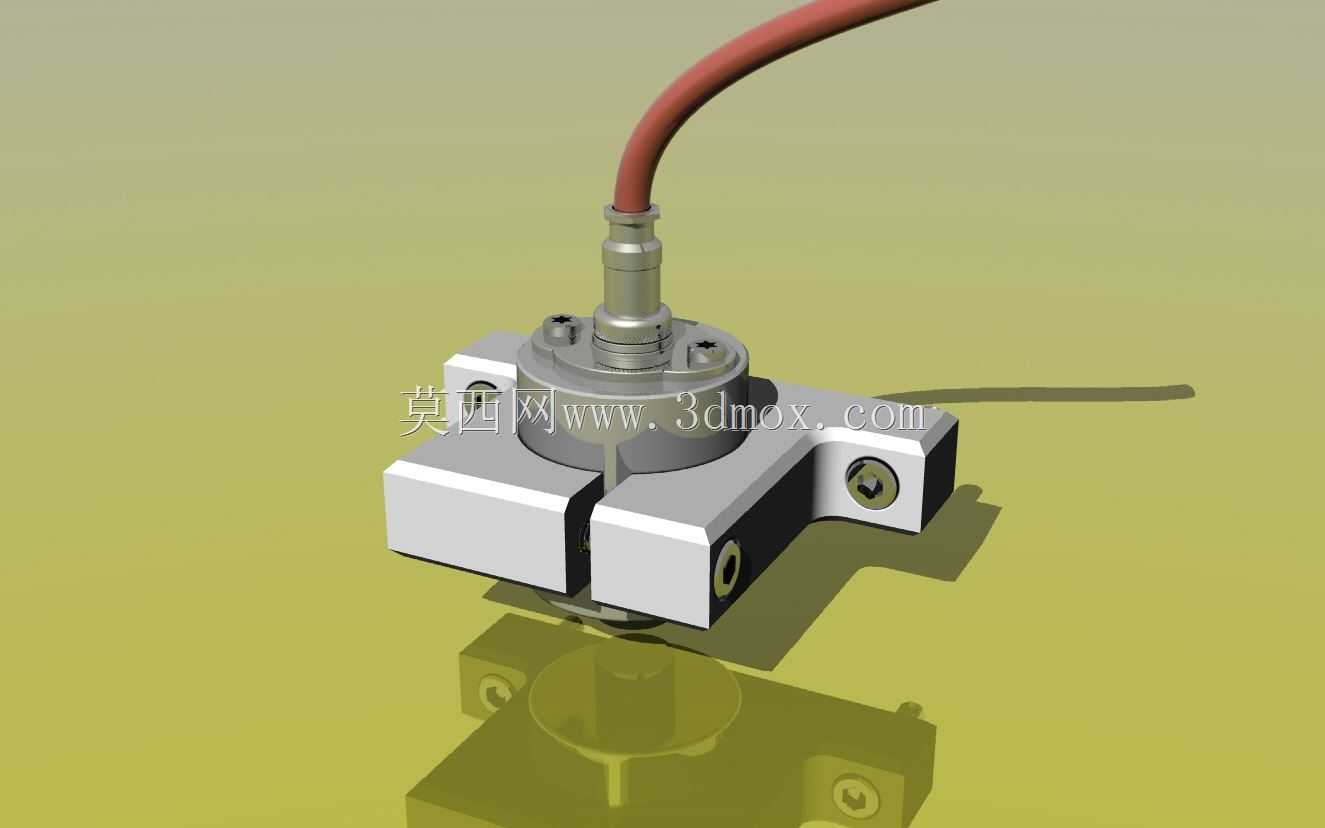

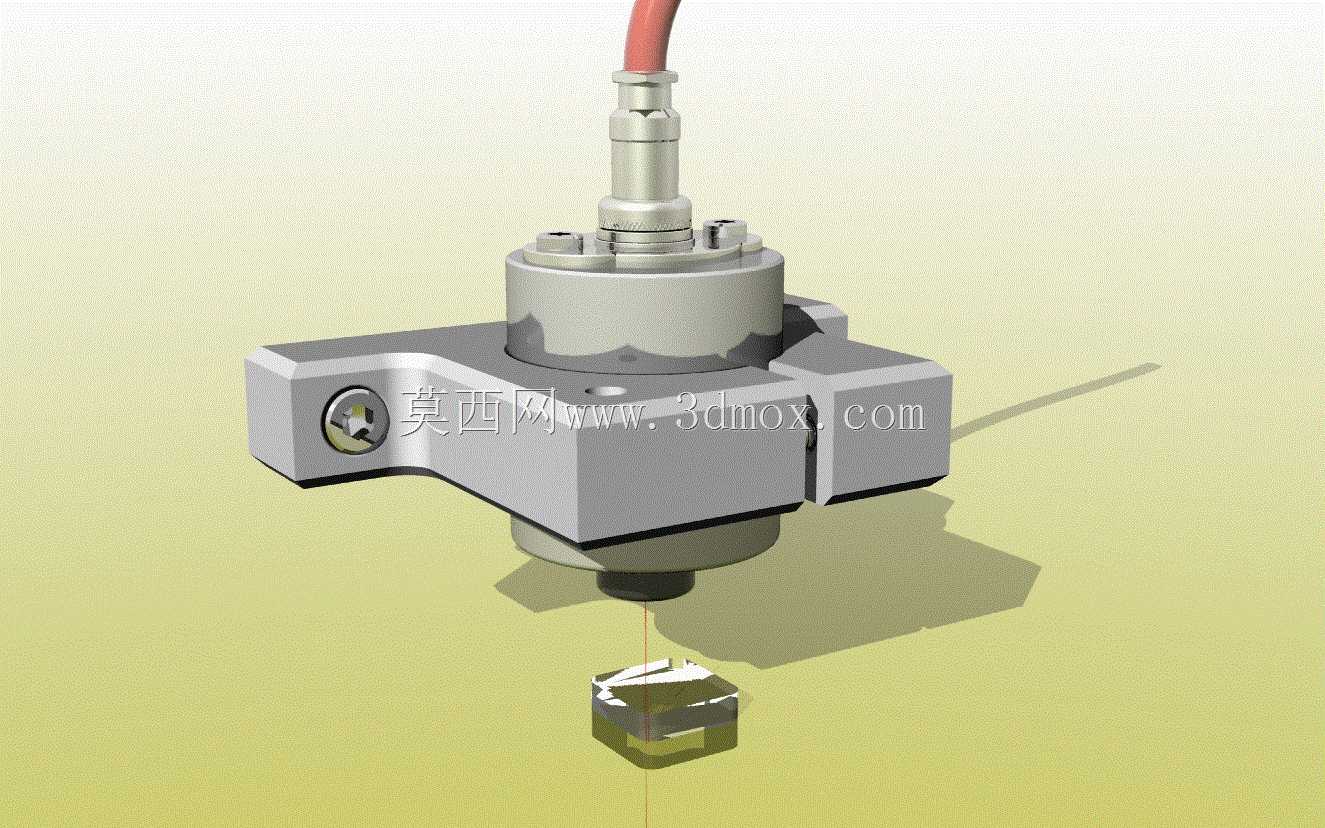

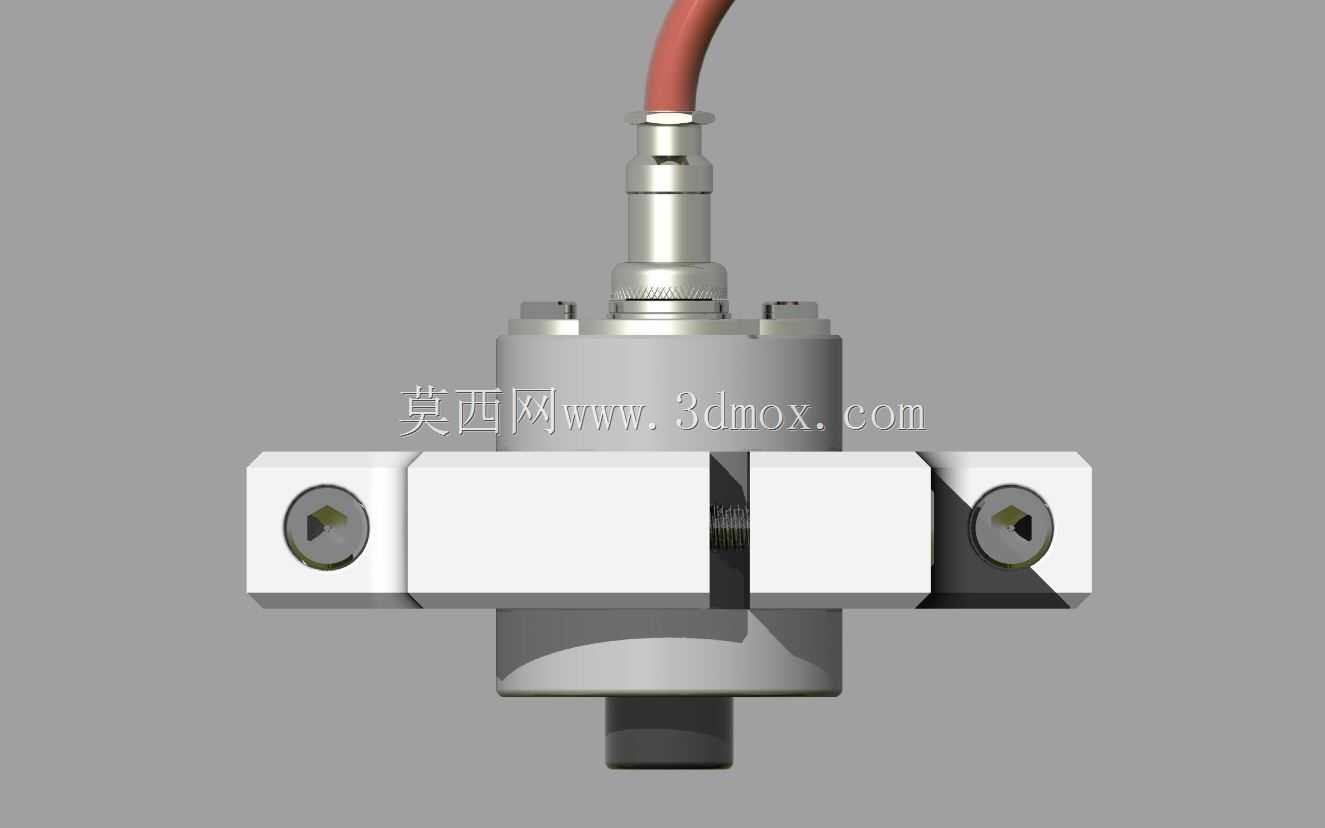

这款5W功率的数控激光执行模块，主要适配中小型数控加工设备的非接触式加工场景，常见于桌面级数控雕铣设备加装、小型自动化产线的激光打标工位、薄型非金属材料的精密切割工序，也可集成在专用工装中完成工件表面二维码、标识字符的激光标刻作业，相比传统接触式加工头，它不存在刀具磨损问题，加工过程无切削力，对薄壁工件、易变形软质材料的加工适配性更强。从结构设计来看，模块整体采用法兰式安装基座，基座两侧预留对称的沉头安装孔，安装孔位的中心距按照常规数控主轴的安装标准设计，可直接替换同安装规格的机械主轴，无需额外改动设备的安装板结构，降低设备改装的设计成本。模块上部的航空插头接线端采用防松螺纹结构，配套的线缆接头带有密封胶圈，可适配车间多尘、少量切削液飞溅的作业环境，避免接线端进尘进水导致的接触不良问题。模块下部的激光出射端设计有可微调的焦距调节环，调节环带有刻度标识，操作人员可根据加工材料的厚度、材质特性快速调整激光焦点位置，无需反复试切校准焦点，缩短工位调试的准备时间。设计过程中，整体结构的重心沿安装法兰的中心轴线分布，在设备高速位移加工时不会产生偏心力矩，可保证设备运动过程中的动态稳定性，避免因重心偏移导致的加工轨迹偏差。模块的散热壳体采用一体化铝合金铣削成型，壳体表面设计有密集的散热筋结构，可在无额外风冷装置的情况下，将连续工作时的核心器件温度控制在合理区间，保证激光输出功率的稳定性，避免长时间工作出现功率衰减。安装边界方面，模块整体的径向最大尺寸不超过常规80mm直径主轴的安装尺寸，轴向总长度控制在120mm以内，安装后不会和设备的Z轴行程限位结构产生干涉，适配多数中小型数控设备的Z轴安装空间。出光口的下端面距离安装法兰基准面的尺寸经过严格公差控制，安装后可直接匹配设备原有坐标系的Z向零点设置，减少安装后的坐标校准工作量。在功能特性上，模块内部集成了激光驱动、功率反馈的相关元件，外部仅需接入数控系统输出的PWM控制信号与直流供电即可正常工作，无需额外搭配独立的激光控制单元，简化设备的电气布线难度。模块的激光输出端带有防护镜片，可阻挡加工过程中产生的烟尘、碎屑飞溅污染激光出射镜片，防护镜片采用快拆结构设计，日常维护时无需拆解整个模块即可快速更换镜片，降低后期维护的时间成本。
