十字轴式万向传动连接接头结构设计

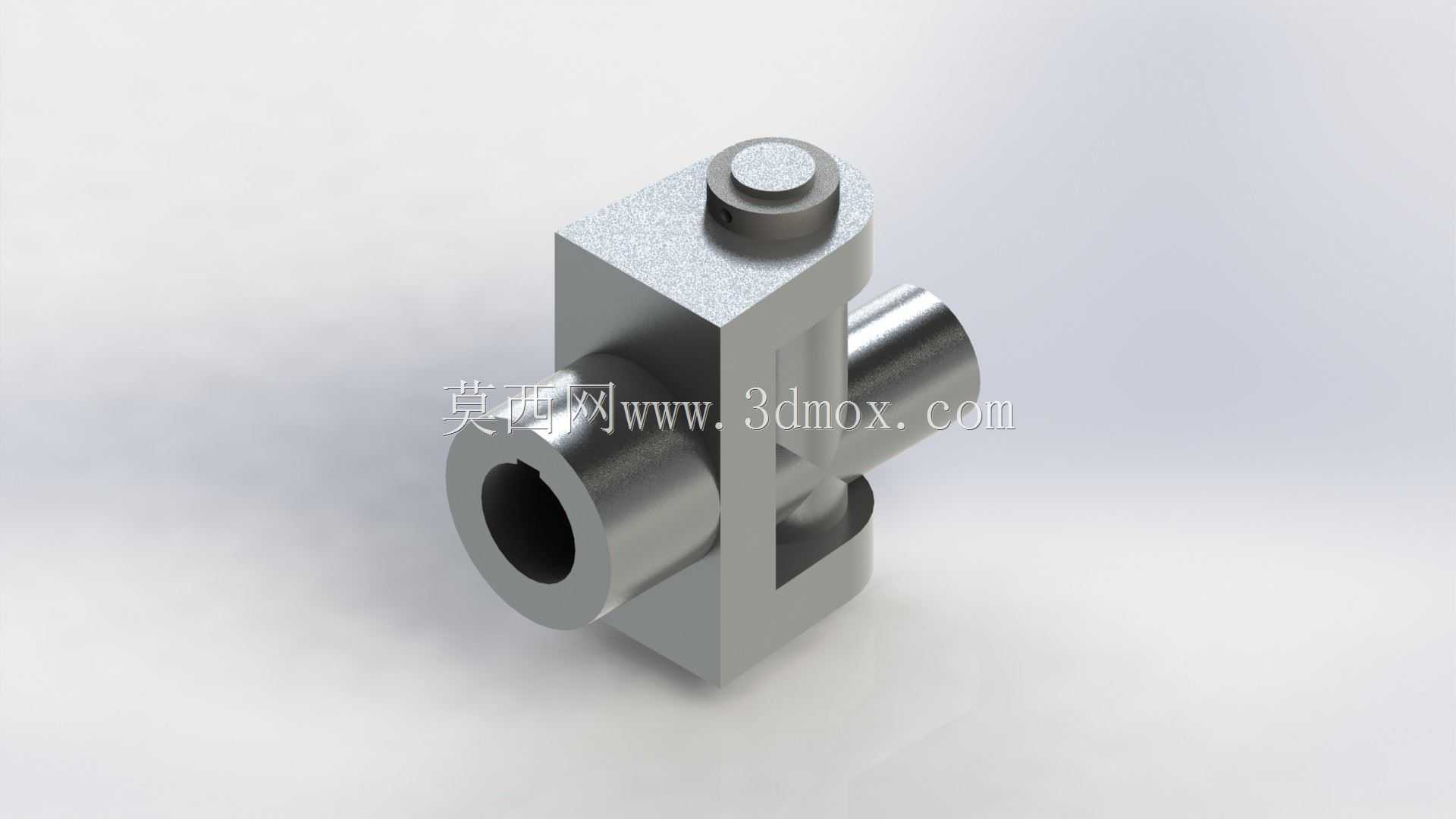

这类十字轴式万向铰接接头，核心作用是在两根轴线不重合、或是工作过程中存在相对角度偏移的传动轴之间，实现连续的旋转扭矩传递，在各类需要变角度动力传输的设备场景中应用极广。从结构设计逻辑来看，该接头采用分体式叉形座配合十字销轴的经典布局，主体承载座采用一体式铣削成型的块状基体，一侧伸出空心圆柱轴套用于对接主动端轴件，轴套内孔预留足够的配合公差带，可适配常规过渡配合的传动轴安装，轴套端面做了倒角处理，方便装配时轴件顺利导入，也能减少轴端应力集中带来的疲劳损伤。基体另一侧开有对称的叉形耳座，耳座上加工有同轴的销轴安装孔，孔位的同轴度公差控制在0.02mm以内，保证十字销轴装入后转动无卡滞，不会出现偏磨导致的传动间隙过大问题。十字销轴的两个垂直轴颈分别对接主动端叉座和从动端连接头，轴颈与耳座孔之间预留了润滑脂存储间隙，日常维护时可通过注油孔补充润滑脂，降低铰接面的摩擦磨损，延长部件使用寿命。从安装边界来看，该接头的整体外轮廓尺寸适配中小功率传动场景，叉座外侧无突出的尖锐结构，安装时不需要预留过大的周边避让空间，相邻部件的最小安全间隙控制在5mm以上即可满足转动时的空间需求，不会出现运动干涉。在实际设备应用中，这类万向接头常被用在机床进给机构的动力传输、轻工设备的联动传动、小型输送线的变向动力传递等场景，能够补偿安装过程中产生的轴系对中误差，也能适应设备运行时因机架振动、负载形变带来的轴间角度偏移，避免刚性连接时轴件承受额外的弯曲应力，大幅降低传动轴断裂、轴承过早损坏的故障概率。设计过程中对叉形耳座的壁厚做了针对性的强度校核，在保证整体轻量化的前提下，耳座根部做了圆弧过渡处理，避免应力集中在交变扭矩载荷下出现开裂，销轴端部设置了轴向限位结构，防止设备高速运转时销轴窜动脱出，保障传动过程的稳定性与可靠性。
