拖钓船内置叶轮曳电机结构设计

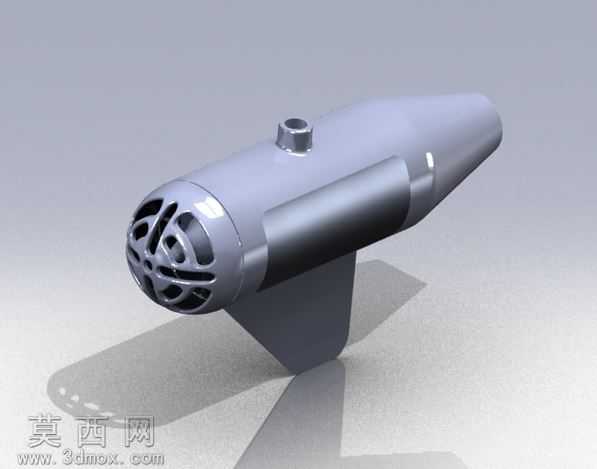

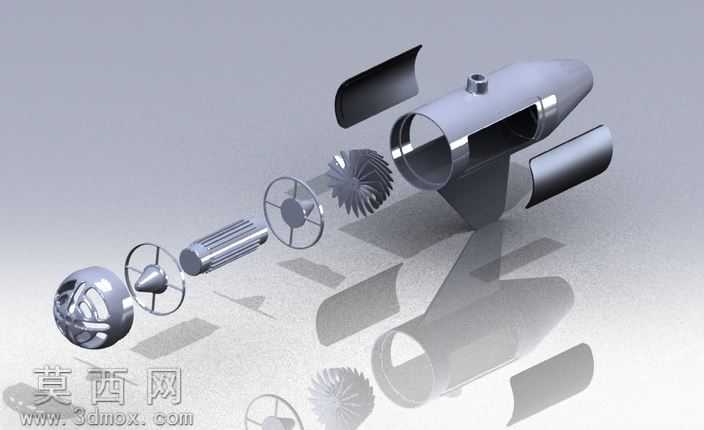

本模型为拖钓船配套使用的曳电机三维结构设计，整体采用小直径紧凑式布局方案，适配船体狭小的安装空间需求，在有限的径向尺寸内完成动力输出、流体导流、结构支撑等全部功能模块的整合。建模过程中首先完成核心动力段的搭建，将内置马达的定子、转子、输出轴做同轴度约束，确保动力传递路径的同轴精度，避免运转过程中出现偏磨震动问题；马达输出端依次连接导流锥、前置导轮、离心叶轮，叶轮采用后倾式叶片构型，叶片曲面通过样条曲线拟合流体力学最优线型，在三维软件中完成曲面加厚、圆角过渡处理，保证叶片强度同时降低流体阻力。外壳部分采用分段式流线型壳体设计，前段为半球形整流头罩，中段为容纳马达与叶轮的筒状主壳体，壳体侧面开设流体进出的窗口结构，后段为渐扩式导流尾罩，各段壳体之间通过止口定位结构做装配约束，保证拼接后整体外表面顺滑无台阶，减少航行过程中的流体阻力。附属结构包含安装支耳、轴密封结构、导流整流组件，其中轴密封位置做了多层台阶结构设计，预留密封件安装槽位，可适配不同规格的密封圈实现水下动密封；安装支耳分布在壳体两侧，通过加强筋与主壳体做一体化连接，保证安装固定的结构强度。材质渲染阶段，金属结构件赋予哑光金属质感材质，叶轮部分做高光金属处理区分功能部件，壳体部分采用半哑光深灰色金属材质，渲染时添加柔和的环境光与定向光源，清晰呈现各部件的装配关系与曲面细节，爆炸视图状态下可直观展示从前端整流罩、导轮、叶轮、马达主体到尾段壳体的全部装配层级，清晰呈现内部动力传递路径与流体流经的通道结构，整体设计在满足小直径安装要求的前提下，兼顾了动力输出效率、结构密封性能与流体减阻需求，各部件之间的装配间隙、配合公差均在建模时做了合理预留，可直接用于后续的结构验证与样机加工参考。
