航空制导弹药外观结构三维数模

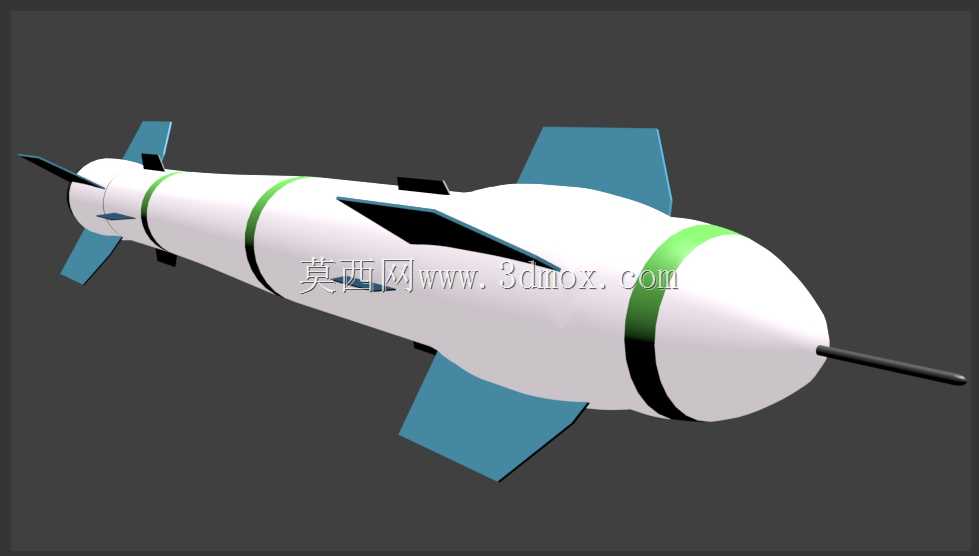

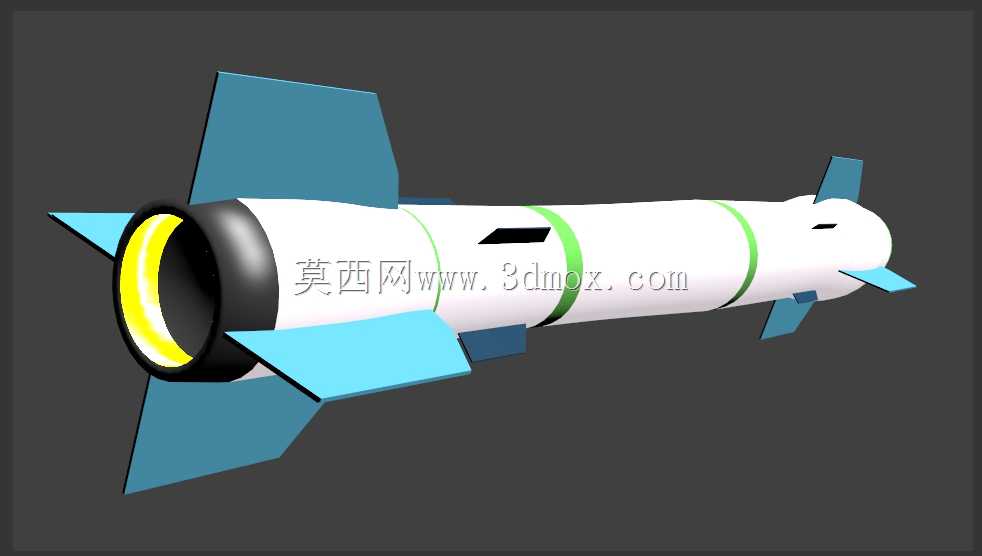

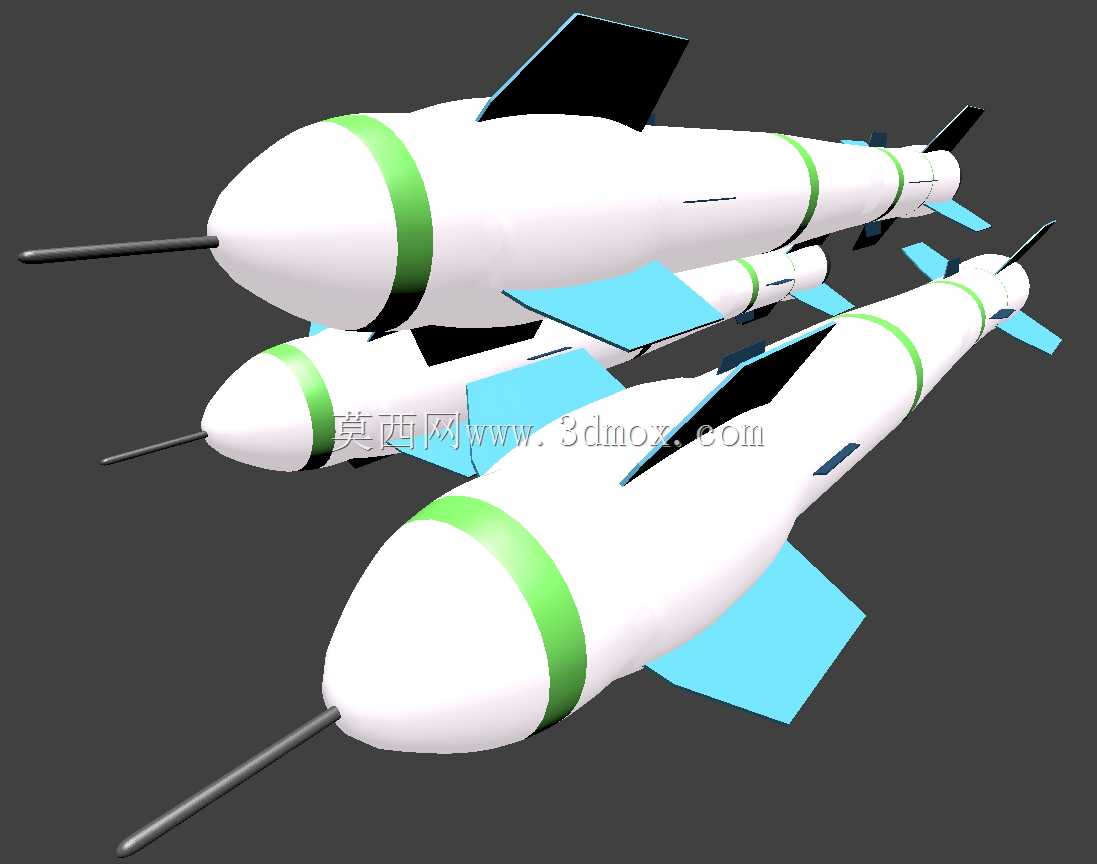

该三维数模还原了航空制导类弹药的整体外形结构，可用于军工装备展示、教学演示、虚拟仿真场景搭建等领域，为相关结构认知、外观方案迭代提供直观的三维参考。从实际用途来看，这类制导弹药多用于空中平台挂载发射，依靠气动翼面实现飞行过程中的姿态调整，配合制导组件完成对地面固定或移动目标的精确打击，模型完整还原了弹体从头部到尾部的全部气动外形特征。设计层面，弹体主体采用旋成体构型，头部设置细长激波针结构，能够在高速飞行过程中优化头部流场，降低飞行阻力，提升弹体飞行稳定性；弹身分段设置环形色带标识，可用于不同功能舱段的视觉区分，战斗部舱、制导舱、动力舱的分段衔接处做了平滑过渡处理，避免气动外形出现突兀折角带来的额外阻力。弹体中部设置两组切尖三角翼，主弹翼采用大后掠角设计，翼面与弹身采用融合式衔接，既能够保证飞行过程中提供足够的升力，也能减少翼身结合处的气流干扰；弹体尾部设置四片小型稳定尾翼，呈十字形布局，与中部主弹翼呈45度夹角错开布置，避免翼面之间的气动干扰，尾翼后缘预留了舵机安装的结构空间，可匹配后续舵面偏转的结构设计需求。安装边界方面，弹体头部激波针突出弹体头部端面一定长度，弹翼最大展长为弹体直径的数倍，尾翼展长小于主弹翼展长，整体径向尺寸满足常规机载挂架的挂载尺寸要求，弹体尾部预留了动力装置喷口的安装位置，可适配固体火箭发动机的装配需求。整个模型的外形曲面均做了连续顺滑处理，没有出现曲面褶皱、断边等建模问题，各翼面与弹身的结合处做了倒角过渡，既符合实际加工工艺的要求，也能保证气动仿真计算时的网格划分质量，可直接用于气动外形验证、挂载干涉检查等前期设计环节，也可作为虚拟训练系统中的装备模型使用，帮助相关人员快速熟悉该类弹药的外形特征与结构布局。
