牛顿摆碰撞演示装置结构设计

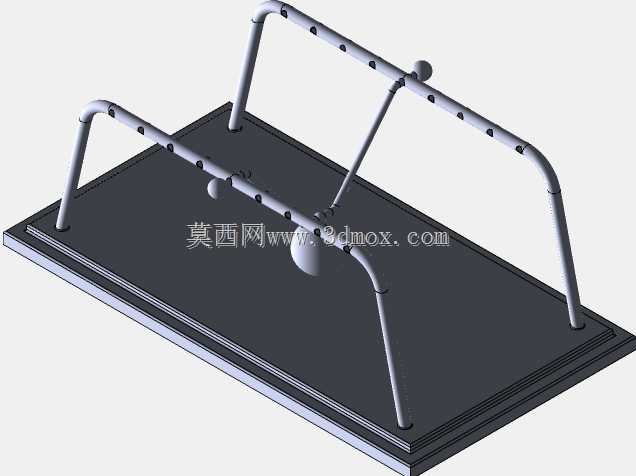

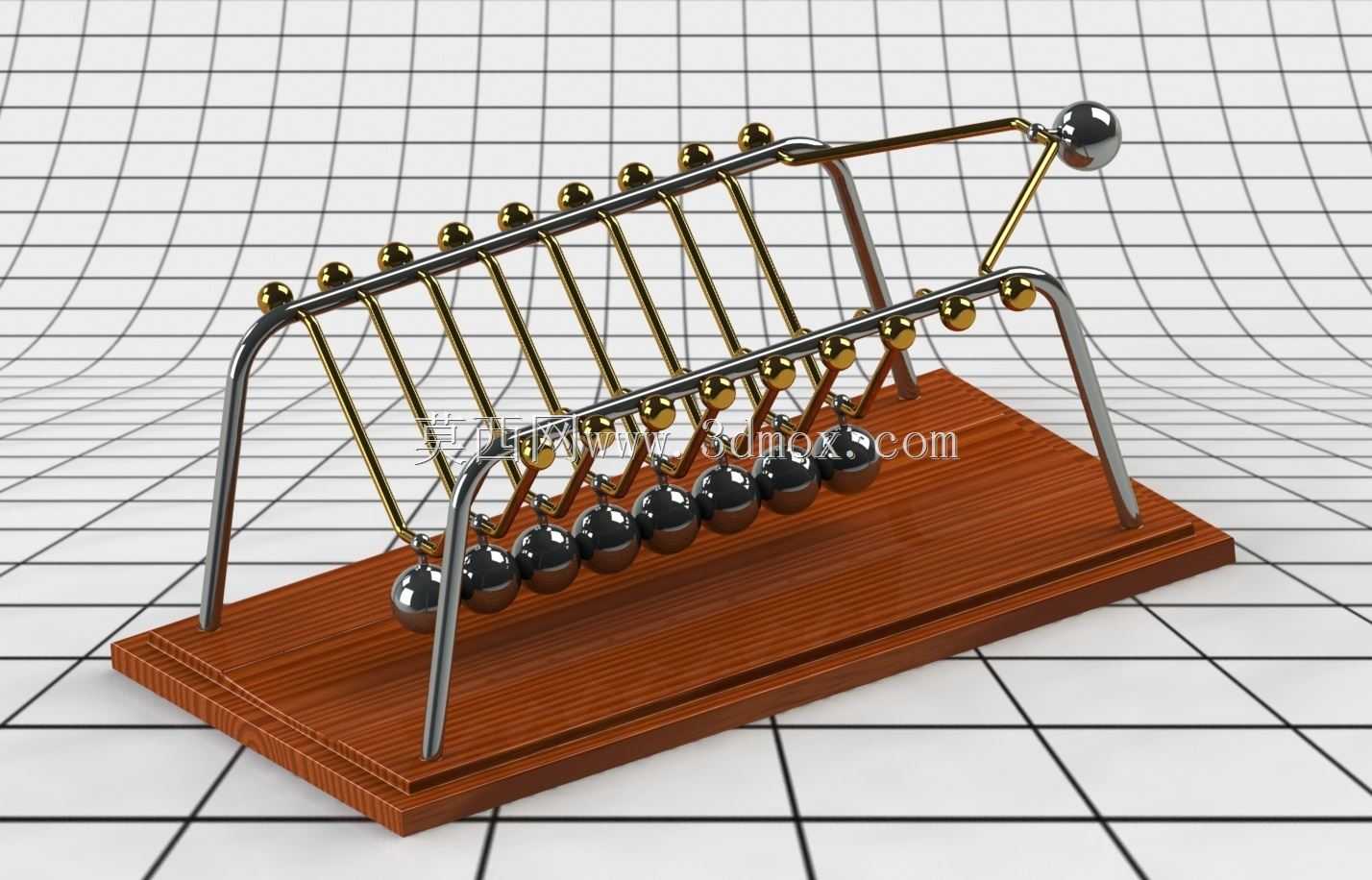

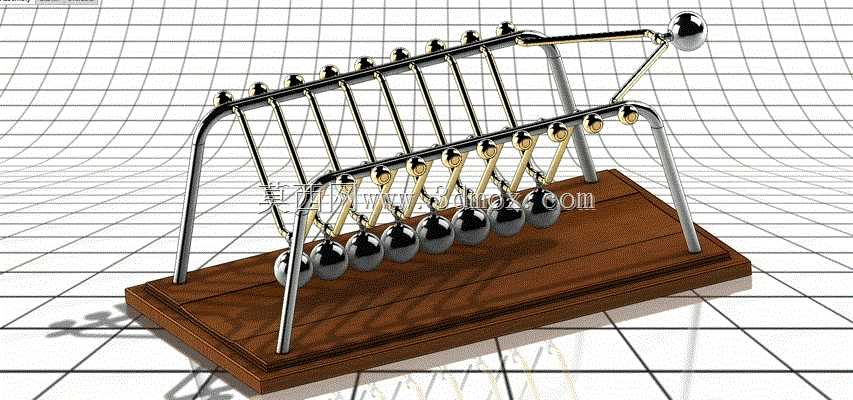

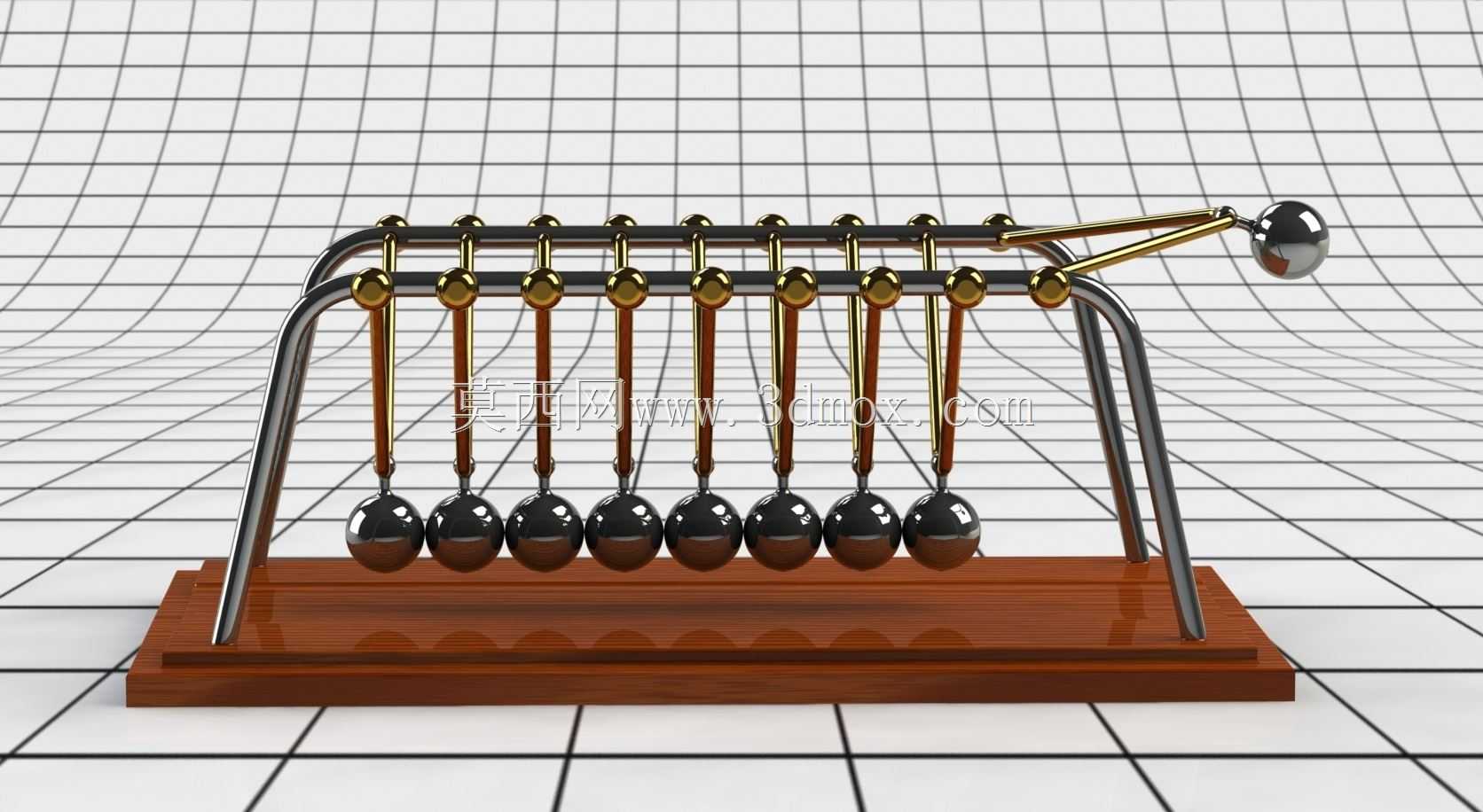

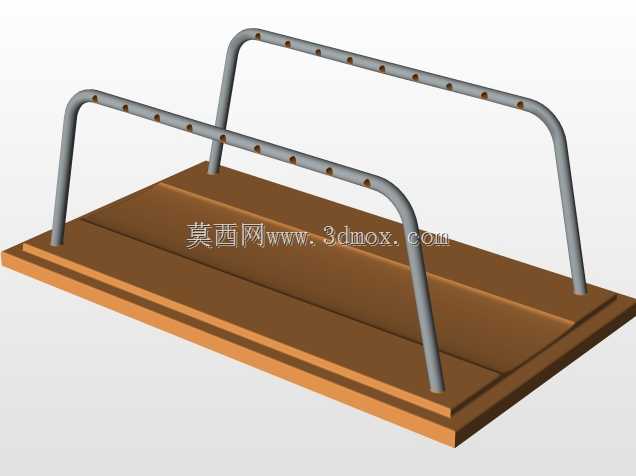

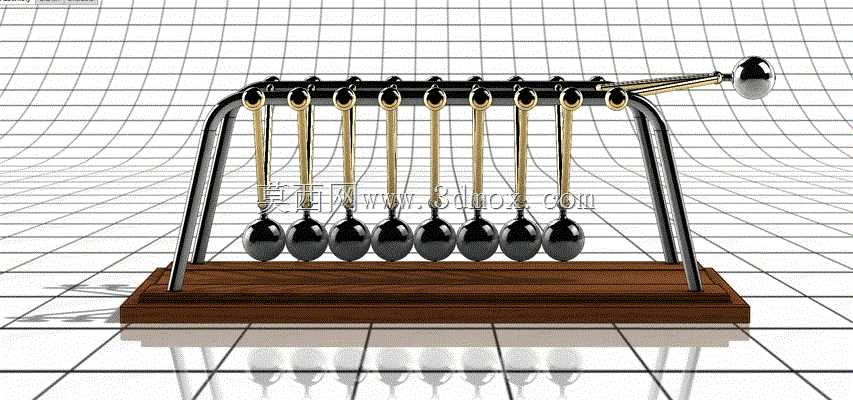

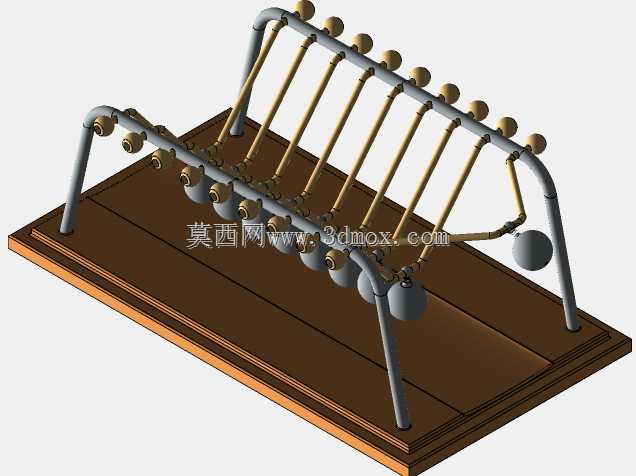

这款牛顿摆装置常被放置在物理教学实验室、科普展厅以及办公桌面，用于直观演示动量守恒与能量传递的经典力学规律，也可作为工业设计展示场景中的力学原理具象化载体，帮助受众快速理解弹性碰撞过程中的质量、速度与能量转换关系。从结构设计层面来看，整套装置的支撑框架采用双侧弧形金属弯管结构，底部搭配实木材质的配重基座，基座的平面度公差控制在0.1mm/m范围内，能够保证整套装置放置时的水平度，避免摆球悬挂后出现偏斜，影响碰撞过程的对中性。摆球部分采用等直径、等质量的金属实心球体，相邻摆球的球心处于同一水平高度线上，悬挂摆球的金属吊线长度完全一致，吊线上端通过可调式锁紧结构固定在顶部的横向支撑杆上，安装时可通过微调吊线长度，保证所有摆球静止时处于紧密贴合状态，且接触点恰好位于各球的水平直径端点位置，确保碰撞作用力沿球心连线方向传递，避免产生切向分力导致摆球出现侧向摆动。顶部支撑杆上还设置了可手动抬起的端侧摆球释放结构，释放端的摆球抬起高度可根据演示需求调整，抬起角度通常控制在15°到45°区间内，避免角度过大导致吊线出现过大形变、或是碰撞冲击力超出结构承载范围。整套装置的安装边界需要预留足够的摆动空间，沿摆球排列的轴向方向，两端需要预留至少1.5倍摆长的活动余量，垂直方向需要保证摆球最低点距离放置台面有至少20mm的间隙，防止摆动过程中摆球触碰台面。设计过程中需要重点校核吊线的抗拉强度，以及基座的配重重量，确保多球连续碰撞时框架不会出现晃动，同时摆球的材质选用需要兼顾碰撞恢复系数与表面耐磨性能，保证长时间反复碰撞后球体表面不会出现凹陷变形，维持碰撞过程的能量传递效率。在实际教学应用场景中，该装置可以通过改变抬起摆球的数量、抬起高度，演示不同初始条件下的碰撞传递效果，帮助学习者直观理解弹性碰撞中的动量与能量守恒规律，相比纯公式推导的教学方式，具象的实体演示能够大幅降低力学原理的理解门槛。
