重载型双轴云台万向回转支承结构

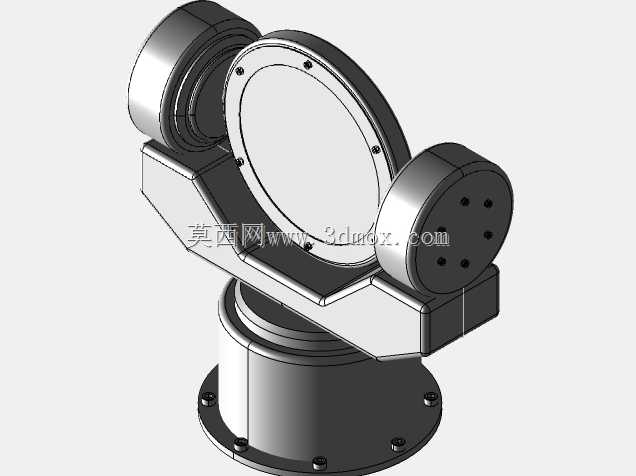

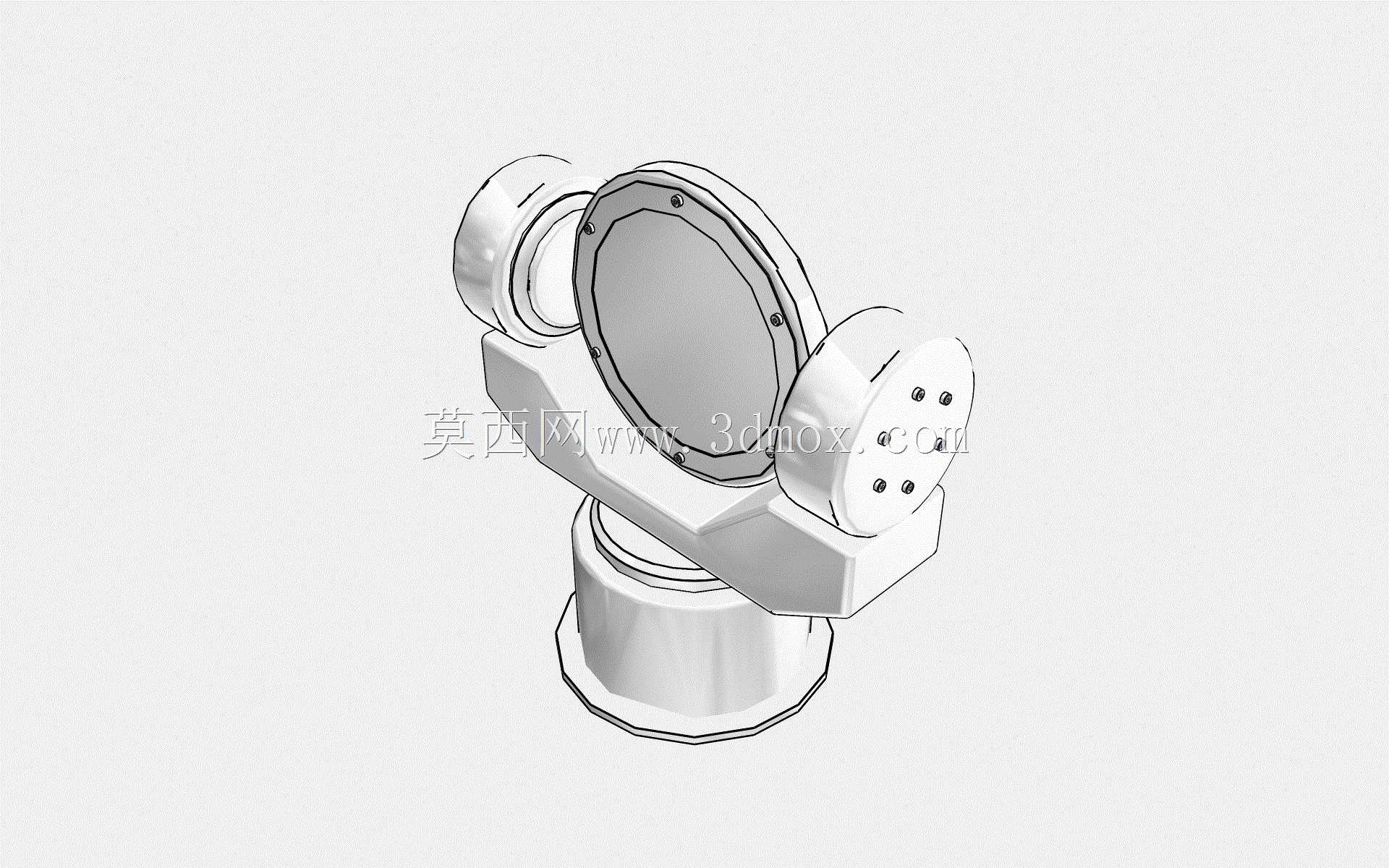

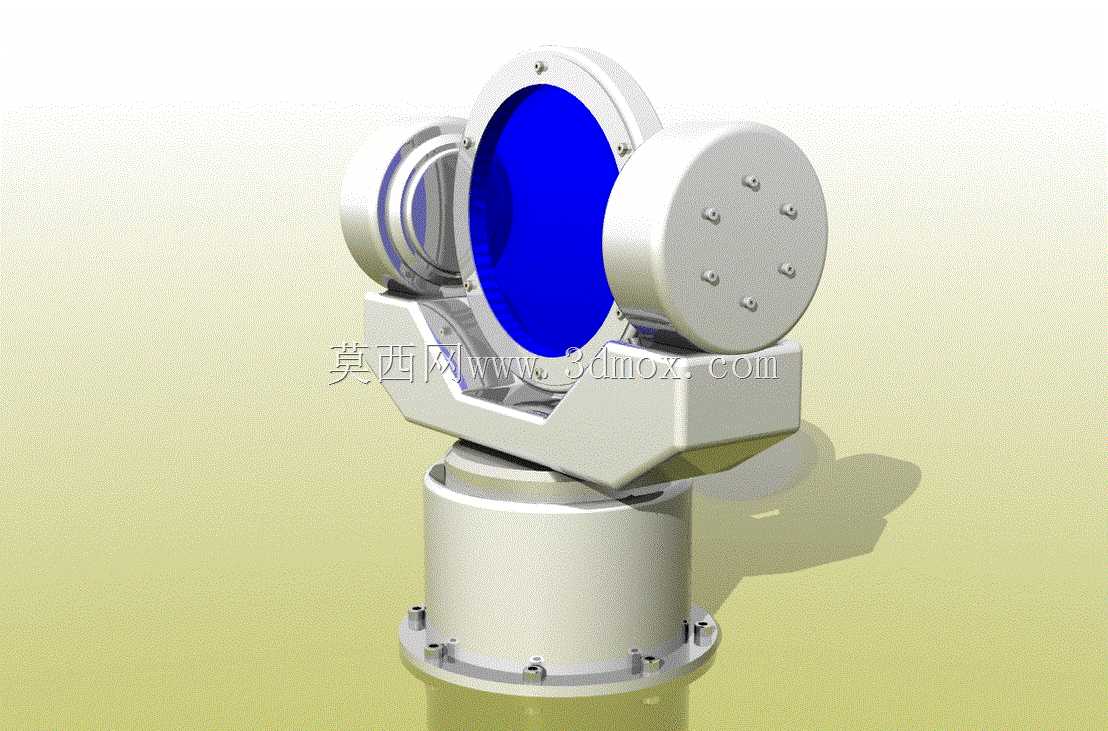

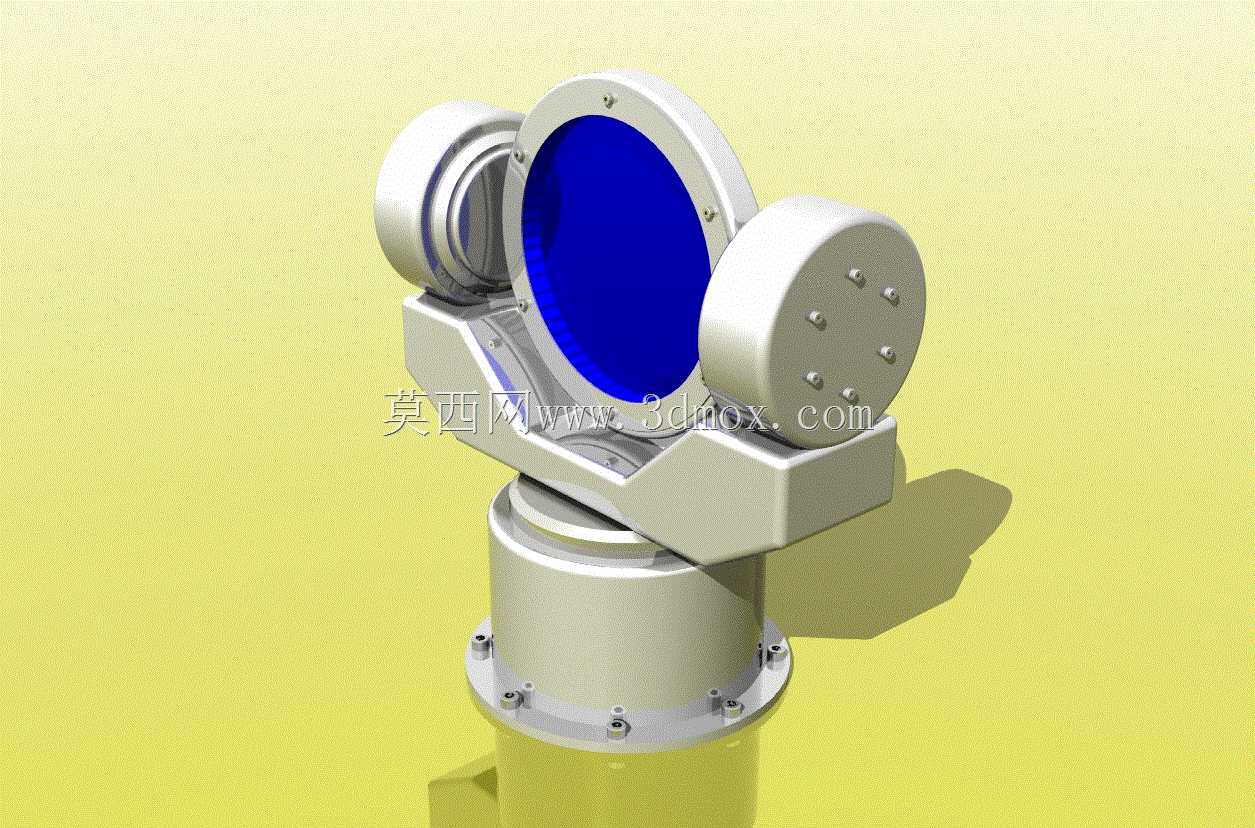

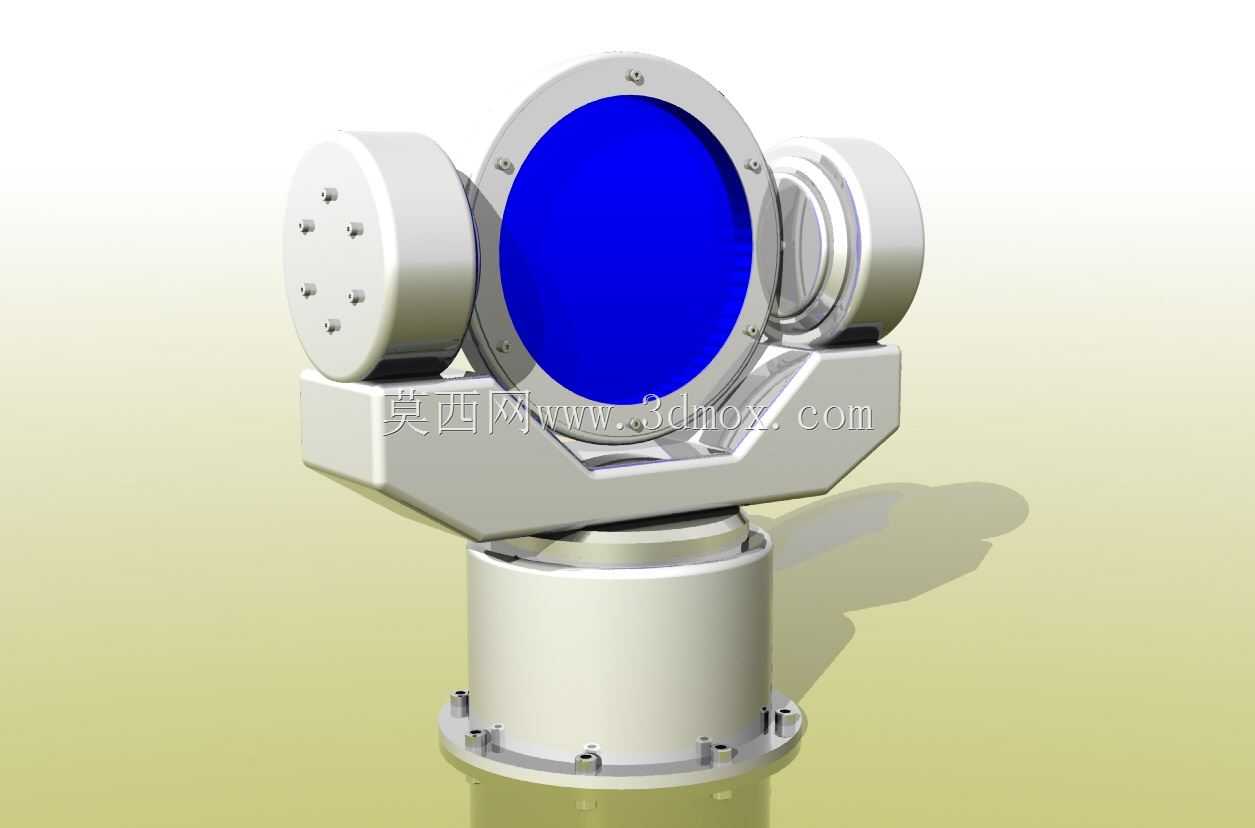

该结构核心为两自由度回转支承组合，可同时实现水平方位360度连续回转与垂直俯仰方向大角度摆动，适配多类需要动态调整探测、作业朝向的设备搭载场景，常见于户外光电探测设备、定向天线、工业视觉检测工位、重载作业执行端的姿态调整环节。从结构设计逻辑来看，底部采用法兰式安装基座，基座圆周均布沉头安装孔，可直接通过螺栓固定在设备安装平台或桁架结构上，安装面加工有定位止口，可保证回转轴线与安装基准的同轴度，避免运转过程中出现偏载抖动。基座内部集成回转支承与驱动安装位，可适配蜗轮蜗杆驱动或齿轮驱动方案，保证方位回转的自锁性能与承载能力，避免负载状态下出现溜转问题。上部俯仰架采用U型对称支承结构，两侧支承座同轴布置，一侧预留驱动安装空间，可安装伺服电机或手动调节锁紧机构，另一侧设置轴承支承位，保证俯仰转动的同轴度，降低转动过程中的卡滞风险。俯仰架中部为圆形搭载安装面，圆周均布内螺纹安装孔，可直接固定搭载的功能部件，安装面内侧设计有密封槽，可加装密封圈实现搭载腔与外部的防护隔离，适配户外多尘、淋雨的使用场景。两侧的圆形端盖为轴承压盖结构，通过圆周均布的沉头螺钉固定在支承座上，可调整轴承游隙，同时起到密封防护作用，避免粉尘、水汽进入轴承配合面造成磨损。整体结构采用对称式设计，重心落在回转轴线上，可降低驱动负载，提升运转平稳性，所有外露棱边均做倒角处理，避免装配过程中出现锐边划伤，配合面均设计有公差配合要求，可保证装配后的转动精度。在实际选型应用中，该结构可根据搭载负载的重量调整支承轴承的型号与基座壁厚，安装边界可根据搭载设备的尺寸调整俯仰架的开口宽度与安装法兰的直径，适配不同规格的搭载需求，结构件多采用铸件或焊接件加工后做表面防锈处理，可满足长期户外使用的防护要求。转动副位置均设计有润滑注油通道，可定期加注润滑脂，降低转动磨损，延长结构使用寿命，锁紧机构可根据使用需求选择电动锁紧或手动锁紧，满足固定姿态作业或动态跟踪作业的不同使用要求。
