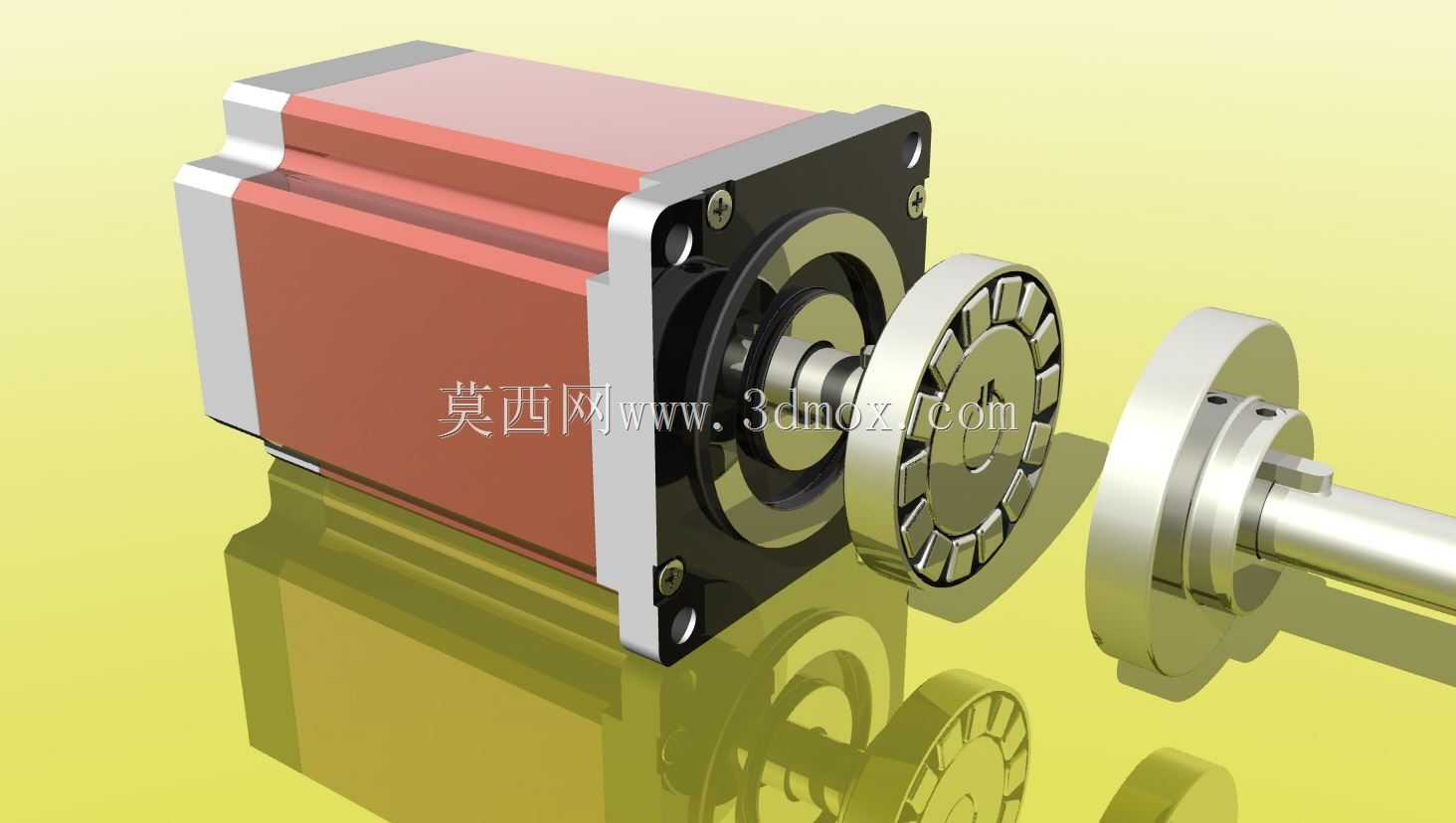

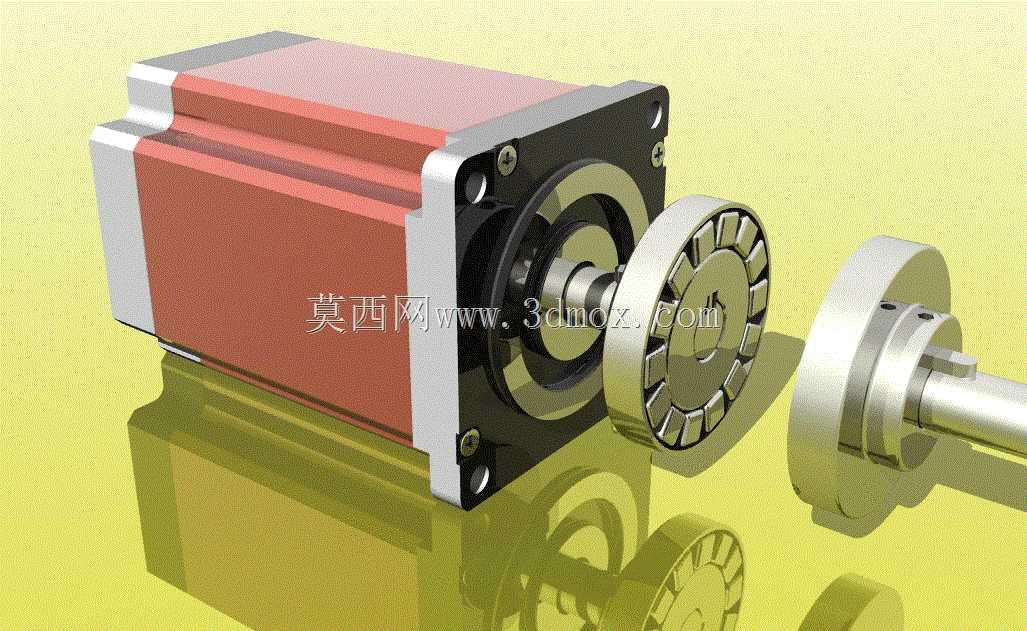

步进电机配套磁滞式磁盘耦合传动结构

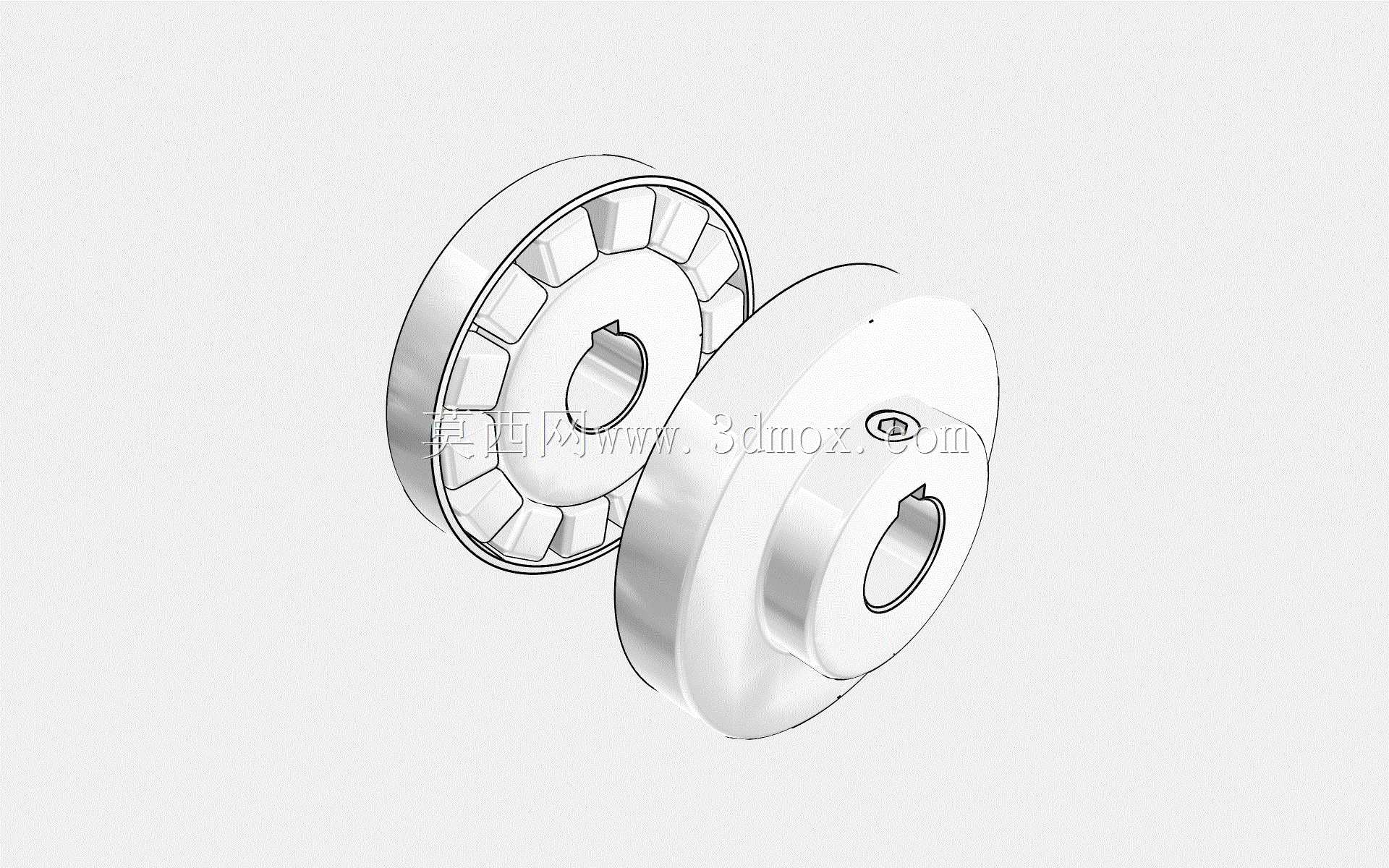

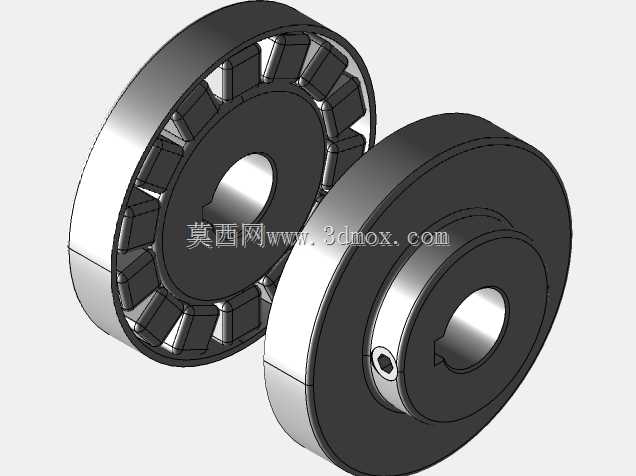

在轻载精密传动场景中，这类磁盘耦合结构常被用于对传动缓冲、过载保护有明确要求的工位，比如小型输送线的动力接驳、实验室精密检测设备的动力传递、3D打印设备的进给传动端，相比传统刚性联轴器，它不需要两个对接轴保持极高的同轴度，安装容错空间更大，能有效抵消轴系安装时的微小偏角、径向错位带来的附加载荷，避免轴承长期受额外径向力过早失效。从结构设计逻辑来看，这款耦合件采用磁滞传动原理，主动端与从动端没有硬接触，依靠磁盘间的磁场力传递扭矩，当负载超过设定的扭矩阈值时，主从动端会自动打滑，不会因为突发卡滞烧毁驱动电机，也不会打坏传动链上的其他精密零件，这种过载保护特性是刚性联轴器、弹性柱销联轴器不具备的，尤其适合负载波动不稳定、容易出现突发卡滞的小型自动化工位。从安装边界来看，这款耦合件适配轴径12mm的电机输出轴，整体外径50mm，总长度34.8mm，轮毂最大直径28.5mm，安装时不需要额外预留太大的径向空间，哪怕是安装空间紧凑的小型模组滑台、桌面型自动化设备里也能顺利布置，不会和周边的型材支架、传感器走线产生干涉。实际选型时要注意，它的标称扭矩在额定转速下可以稳定传递0.7N·m的扭矩，分离扭矩达到0.9N·m，自重仅0.27千克，转动惯量极低，搭配步进电机或者小型伺服电机使用时，不会给电机轴带来太大的额外惯量负载，能保证电机启停的响应速度，不会因为联轴器惯量过大导致电机定位过冲、精度下降。建模过程中，磁盘的磁钢排布是核心细节，每一块磁钢的安装槽位都做了精准的定位，保证圆周方向磁场分布均匀，避免传动过程中出现扭矩波动、从动端转动顿挫的问题，两端的连接轮毂采用台阶式定位设计，轴孔处预留了紧定螺丝的安装位，现场安装时不需要额外加工定位结构，直接套入轴径锁紧紧定螺丝即可完成固定，装配效率很高。另外，这种无接触传动的结构没有机械摩擦损耗，日常使用不需要定期加注润滑脂，也不会因为摩擦产生金属碎屑，适合用在洁净度要求较高的电子组装、食品包装类轻载设备上，不会因为传动件磨损产生的碎屑污染生产环境。
