多规格工业制冷用压力释放阀结构设计

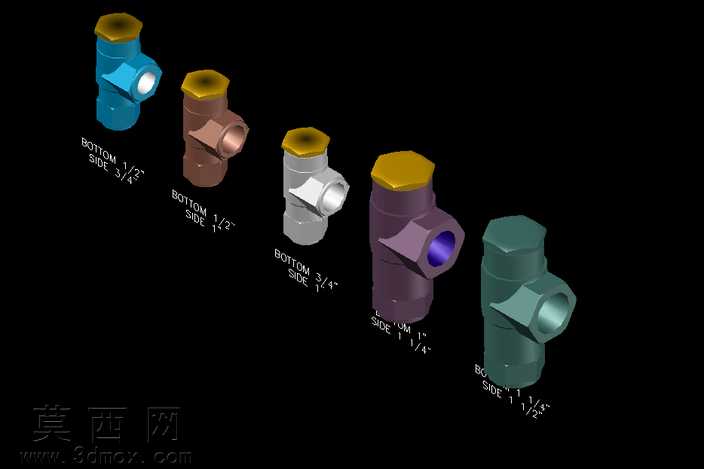

本次设计的压力释放阀为工业制冷系统配套的专用阀件，采用三维参数化建模完成全系列规格的结构搭建，覆盖1/2英寸、3/4英寸、1英寸、1-1/4英寸、1-1/2英寸五种常用管路通径规格，可适配不同制冷量级的工业管路安装需求。建模过程中首先对阀体的核心功能结构进行拆解，将整体划分为阀体主体、顶部调压密封端、侧部管路接口三个核心模块，各模块间采用同轴度约束完成装配定位，确保阀体内腔的流道顺滑无突变，避免制冷介质流动过程中产生紊流影响压力释放精度。材质渲染阶段针对不同部件的实际工业应用材质做区分处理：阀体主体分别匹配铸钢、黄铜、不锈钢三种常用工业阀件材质的质感，还原金属表面的细微磨砂纹理与金属反光特性；顶部的调压密封盖采用黄铜镀色与防锈漆涂层两种材质表现，清晰区分调节操作端与阀体主体的结构边界；侧部接口处做内孔高亮处理，直观展示管路对接的通径尺寸差异。结构设计上重点优化了压力感应腔的容积参数，通过调整内腔锥面的倾斜角度，让阀瓣在压力触发时的开启行程更线性，避免压力释放过程中出现的启闭震荡问题；阀体底部与侧部的接口螺纹采用标准管螺纹参数建模，可直接对接工业制冷系统的标准管路，无需额外做结构适配。设计思路围绕工业制冷场景的实际使用需求展开，充分考虑阀件在低温工况下的结构强度，对阀体的壁厚做均匀化处理，避免局部应力集中导致的低温脆裂问题；不同规格的阀件采用统一的顶部调节端结构尺寸，可通用同一款调压扳手，降低现场安装维护的配件成本。建模完成后通过装配干涉检查，确认所有活动部件在全行程范围内无卡滞、无干涉，各密封面的贴合度满足压力密封的公差要求，最终渲染输出的效果可清晰展示不同规格阀件的外观差异与结构特征，为后续的生产加工、装配指导提供直观的三维参考依据。
