气动对夹式蝶阀工业三维设计作品

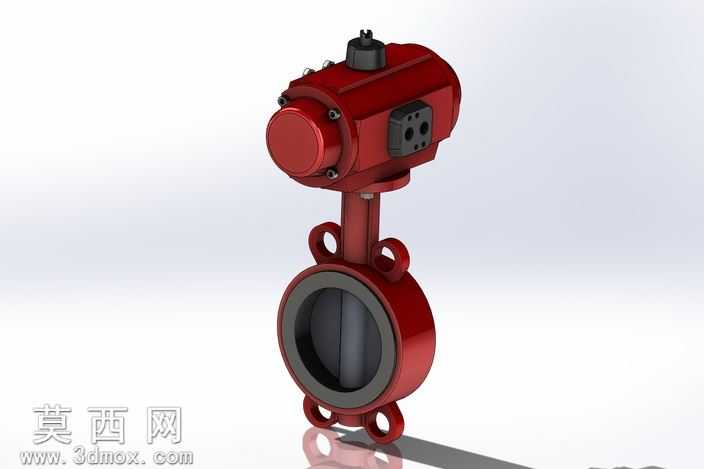

本作品为气动驱动对夹式蝶阀的三维建模设计成果，建模过程中严格遵循工业阀门的实际生产尺寸规范，对整体结构进行1:1比例还原。建模阶段首先梳理产品的装配逻辑，将整体结构拆分为气动执行机构、阀杆连接组件、蝶板阀座主体、对夹连接耳座四大核心模块，逐一完成零件建模后再进行整体装配约束，确保各部件的运动行程与实际产品一致，气动执行器的旋转输出角度与蝶板的90度启闭行程完全匹配。材质渲染阶段针对不同部件的工业应用场景赋予对应材质：气动执行器外壳采用铸钢喷塑的哑光红漆面材质，还原工业气动元件的经典外观质感，表面添加细微的颗粒质感模拟真实喷塑工艺的触感；执行器端盖、连接螺栓采用金属镀锌材质，呈现略带哑光的银灰色金属光泽，边缘添加细微倒角反光体现机加工特征；阀座部分采用丁腈橡胶材质，渲染为深灰色哑光质感，表现橡胶密封件的弹性特质；蝶板采用镀铬不锈钢材质，表面设置高反射金属质感，体现阀板的光滑耐冲蚀特性；对夹连接耳座与阀体一体铸造成型，材质与执行器外壳保持一致，同时在耳座的螺栓孔位置添加细微的铸造拔模斜度，还原真实铸件的工艺特征。结构设计上重点还原对夹式蝶阀的紧凑结构优势，气动执行器通过支架直接与阀体上端连接，缩短阀杆的外露长度，减少阀杆偏转的风险；阀杆与蝶板采用扁方连接结构，保证扭矩传递的稳定性；阀座采用全包覆结构设计，在渲染中清晰展现阀座对阀体流道的完整覆盖，体现该类蝶阀零泄漏的密封设计思路。建模过程中对所有零件的配合间隙进行合理设置，既保证装配结构的合理性，也在渲染时能够清晰区分不同零件的边界，避免出现零件穿模、边界模糊的问题；同时对产品的光影进行调整，采用工业产品常用的侧上方主光搭配底部补光的布光方案，突出阀体的曲面轮廓与各部件的结构层次，让整体渲染效果兼具工业严谨性与视觉表现力，可直接用于产品选型展示、装配教学演示、管路系统模拟等场景。
