射击练习靶标联动机械结构设计

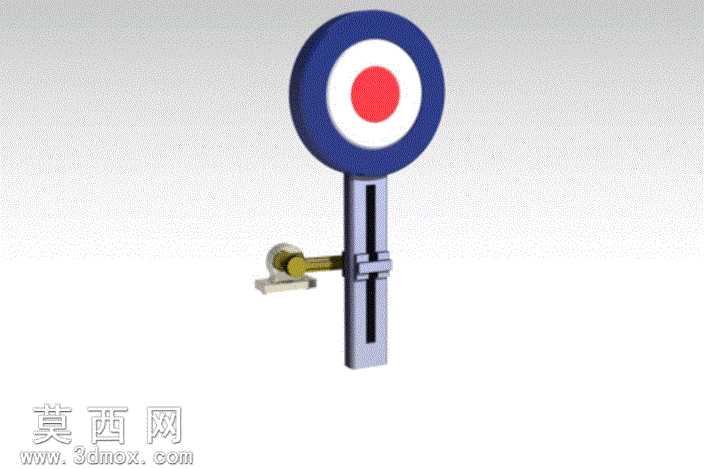

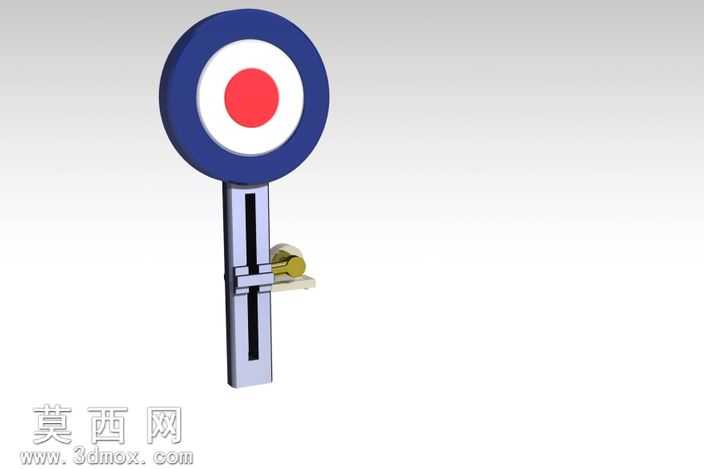

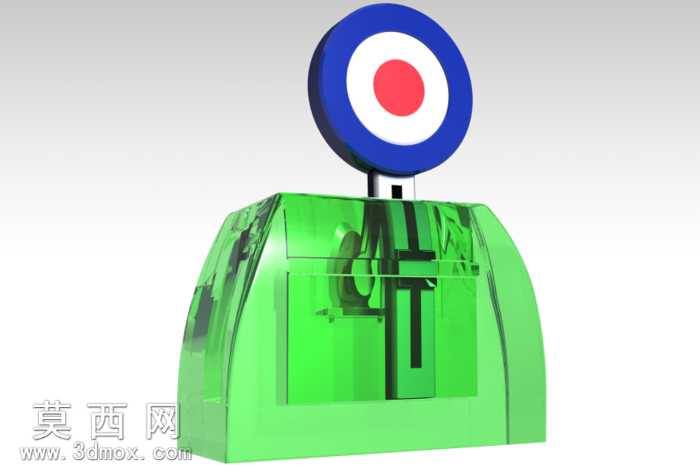

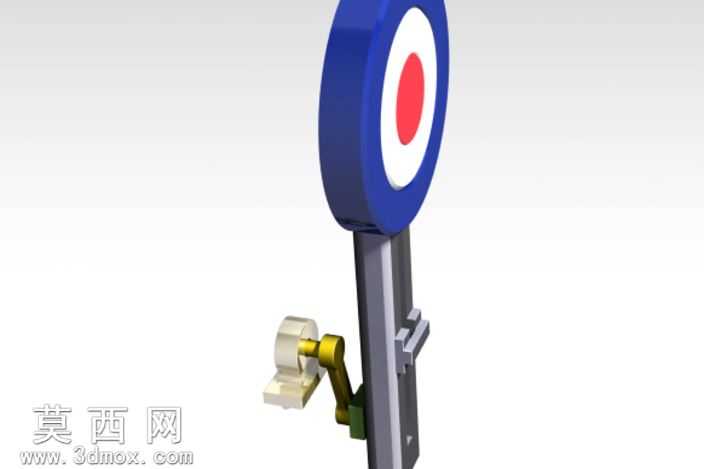

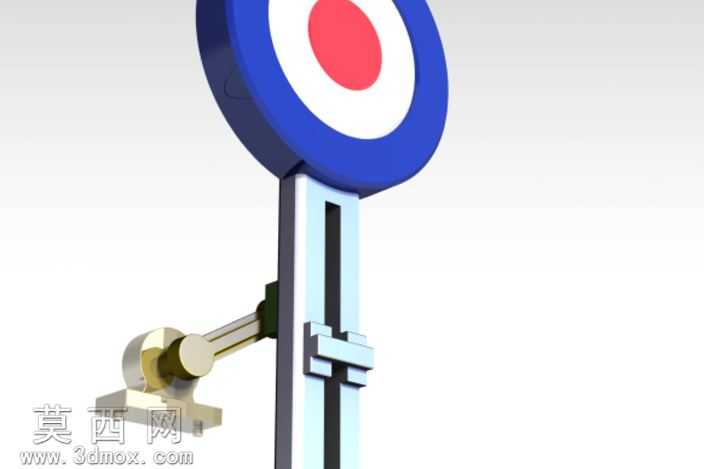

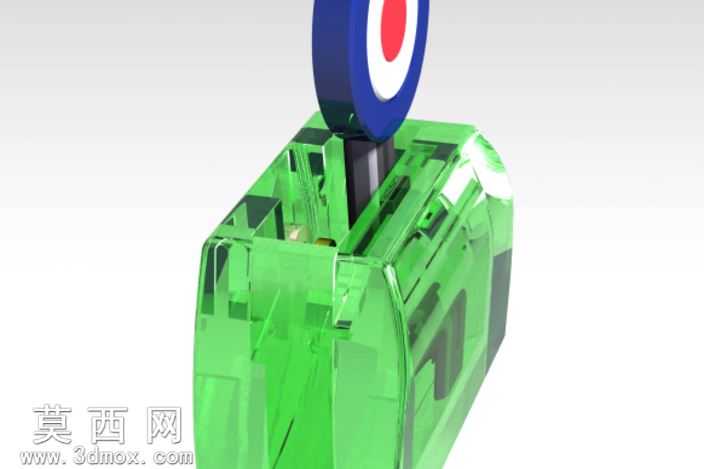

本作品为射击练习用靶标联动机械结构，整体采用三维建模软件完成全参数化设计，建模过程中对各零部件的装配公差、运动干涉情况进行了反复校验，确保结构运动逻辑顺畅。从外观呈现来看，靶盘部分采用经典的同心圆射击靶样式，最外层为深蓝色环形结构，向内依次设置白色环形、中心红色圆靶心，各圈层色彩区分清晰，渲染阶段针对靶盘表面做了哑光质感处理，避免反光影响瞄准识别，还原真实射击靶的视觉效果。支撑结构部分采用立式长条形立柱设计，立柱上开设长槽导向结构，用于匹配传动组件的运动行程，立柱材质模拟金属磨砂质感，表面做了细微的纹理处理，提升结构的真实感。底部传动组件采用曲柄连杆类线性传动结构，通过转轴、连接臂与立柱上的靶盘安装座相连，可实现靶盘受触发后的复位、摆动等动作，设计初衷是为射击练习提供可反馈动作的靶标机构，模拟射击命中后靶标的动态响应效果。建模过程中对传动部件的连接轴、固定座、锁紧卡扣等细小零件都做了精细化建模，每个零件的倒角、安装孔位都按照实际机械加工的工艺要求进行设计，避免出现无法加工的尖锐结构或不合理的装配关系。渲染阶段采用柔和的漫反射光源，减少结构表面的硬阴影，清晰展现各部件的装配关系与结构细节，整体结构没有冗余设计，各部件功能明确，传动路径简洁，既可以作为射击练习的趣味机械装置参考，也可作为线性传动机构的教学演示案例，帮助理解简单机械结构如何实现特定的动作反馈功能，结构整体拆装逻辑清晰，各连接部位的固定方式都符合常规机械装配的规范，具备实际加工制作的可行性。
