球面楔式钻井防喷器封井结构模型

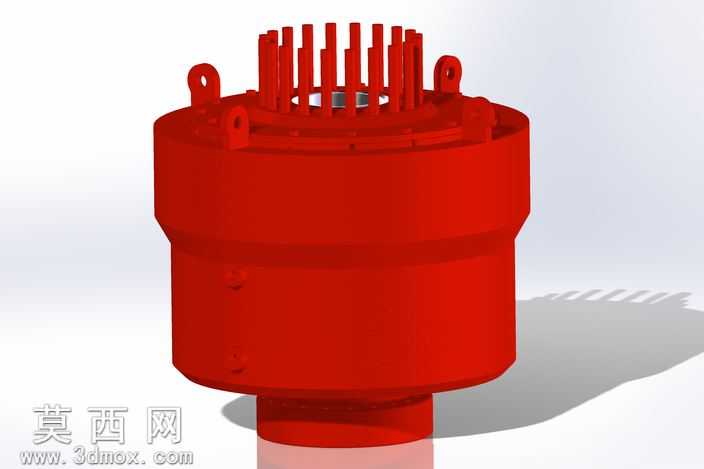

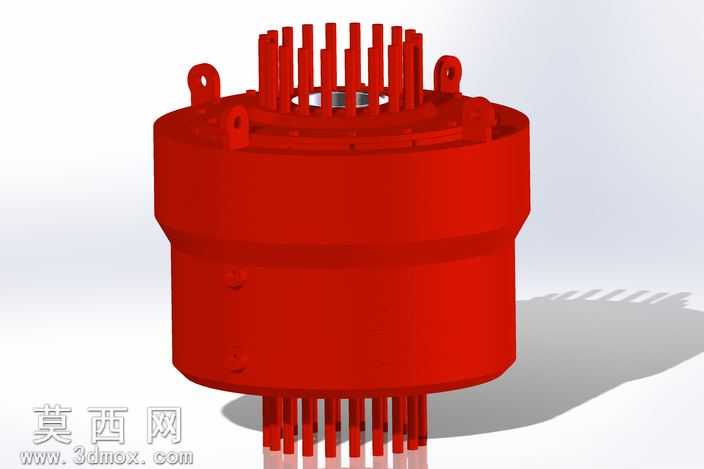

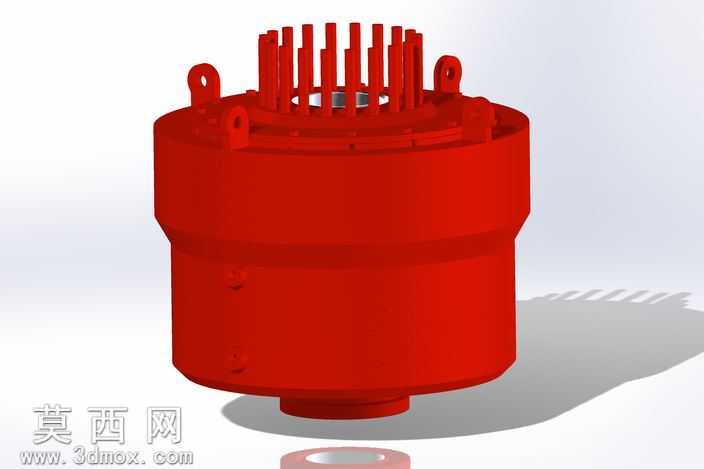

本模型为球面楔式结构的钻井防喷器封井部件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循沙福尔Spherical-wedge楔盖防喷器的真实结构逻辑，对所有装配部件进行了独立建模与配合约束，完整还原了设备的真实装配关系。模型整体采用上下对称的散热筋布局设计，顶部与底部均设置多道径向排布的柱状散热结构，有效增大散热接触面积，适配井下高温作业环境的散热需求；筒体主体采用阶梯式变径圆柱结构，上部法兰区域均匀布置带吊装孔的吊耳结构，满足设备现场吊装转运的使用需求，法兰端面预留密封槽与螺栓安装位，可实现与井口其他部件的密封对接。建模阶段对所有圆角、倒角、安装孔位均做了精细化处理，未出现几何破面、重叠面等建模错误，各部件间的配合间隙符合实际工业装配公差要求，可直接用于装配干涉检查、工程图导出与结构仿真分析。渲染阶段采用高饱和度的工业防锈红漆材质，模拟设备表面的防锈涂层质感，材质参数设置贴合金属漆面的反光特性，搭配柔和的环境光与定向光源，清晰呈现筒体表面的结构轮廓与散热筋的立体形态，阴影效果自然真实，完整展现设备的外观特征。设计思路上，该模型将所有关节配置结构整合为单一西南方向的装配模块，简化了部分运输环节的拆分需求，同时在建模时保留了关键尺寸的参数化驱动接口，使用者可根据实际作业的井口尺寸需求，对关键密封面、连接法兰的参数进行调整，适配不同规格的10k压力级井口作业场景，模型同时导出了STEP、IGES、STL等通用格式，可兼容多数主流三维工程软件，满足不同场景下的使用需求，模型在交付前已完成尺寸校验，所有关键结构尺寸均符合球面楔式防喷器的行业设计规范，可直接用于井控设备的结构教学、方案展示与前期设计参考。
