小型数控点阵标识雕刻设备结构

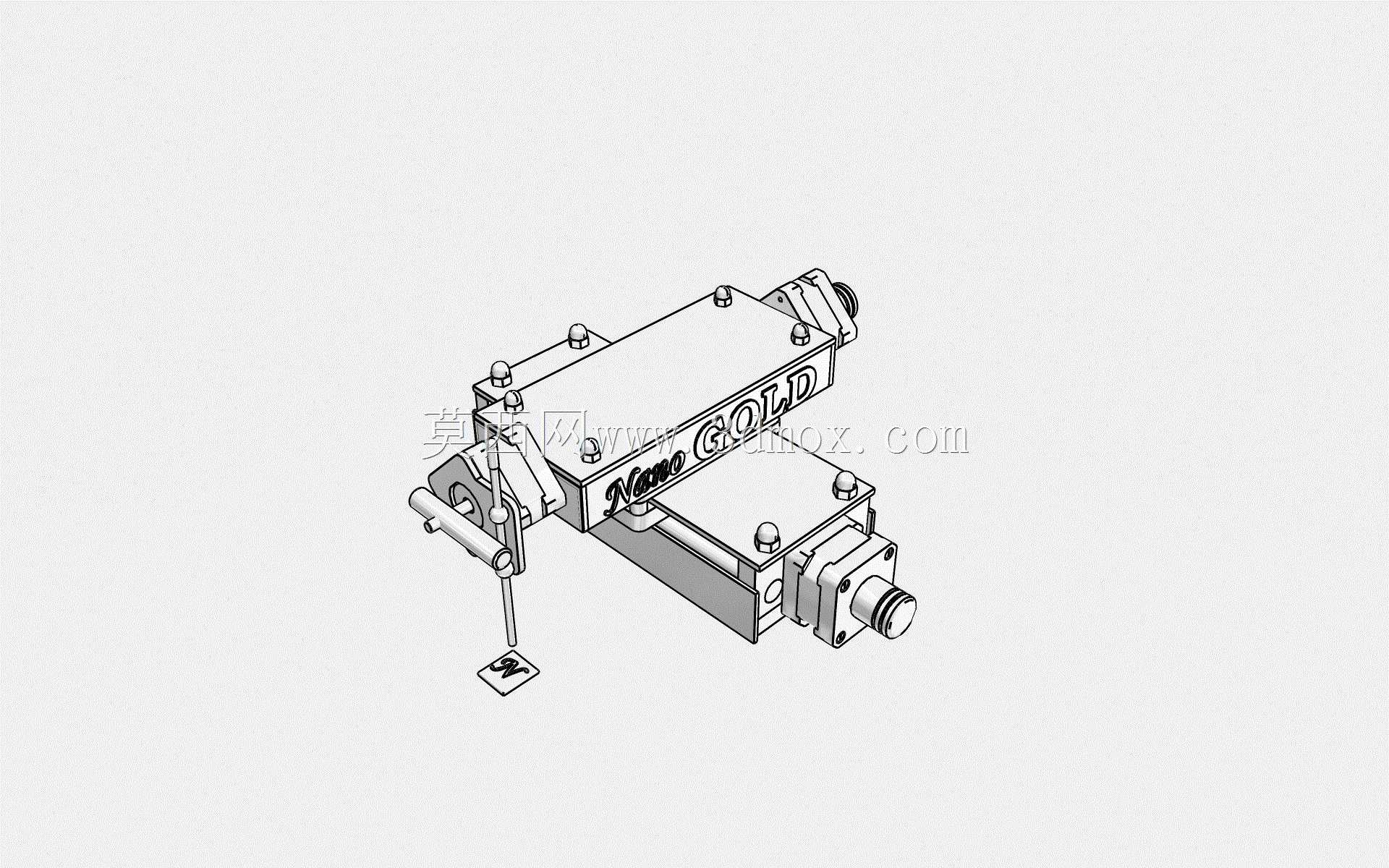

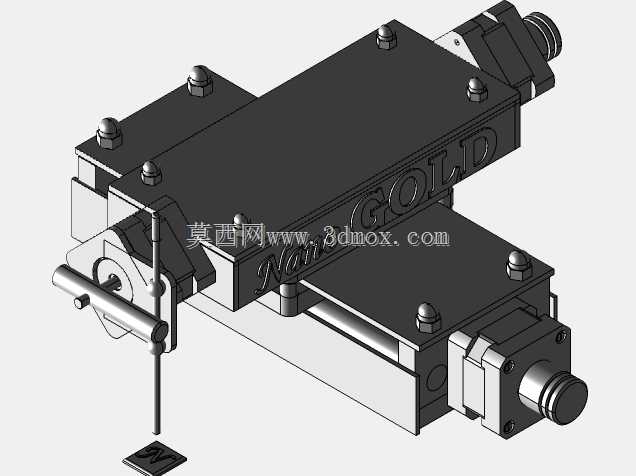

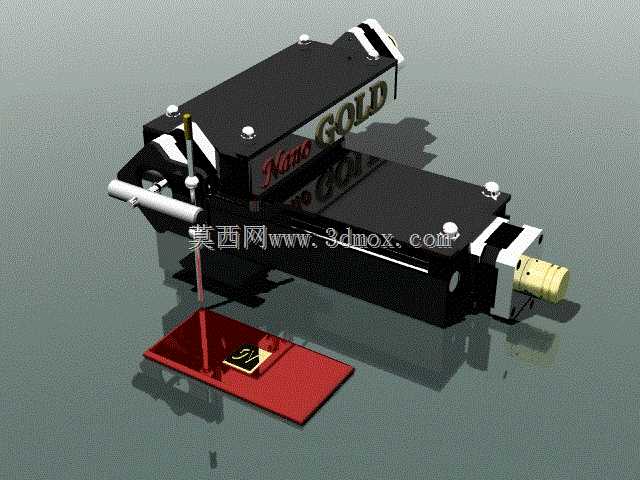

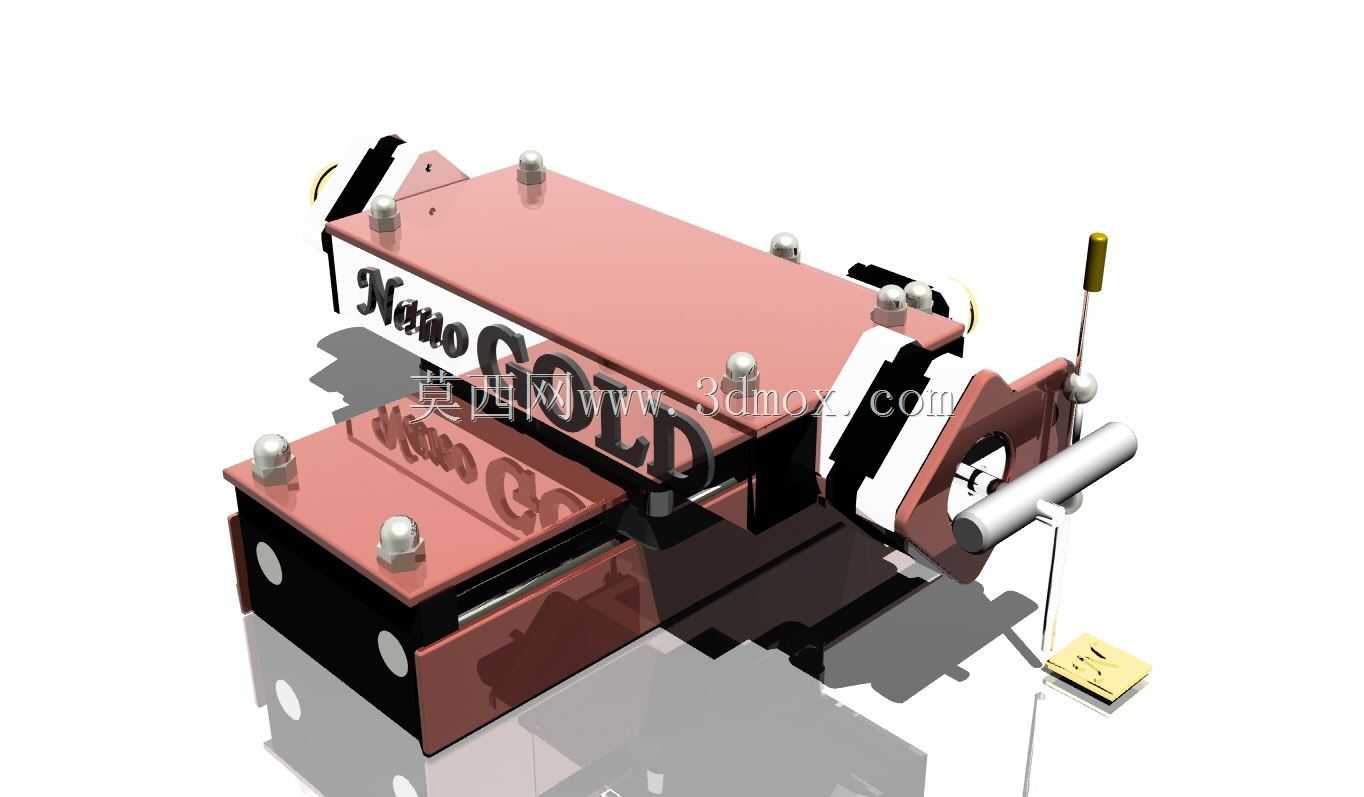

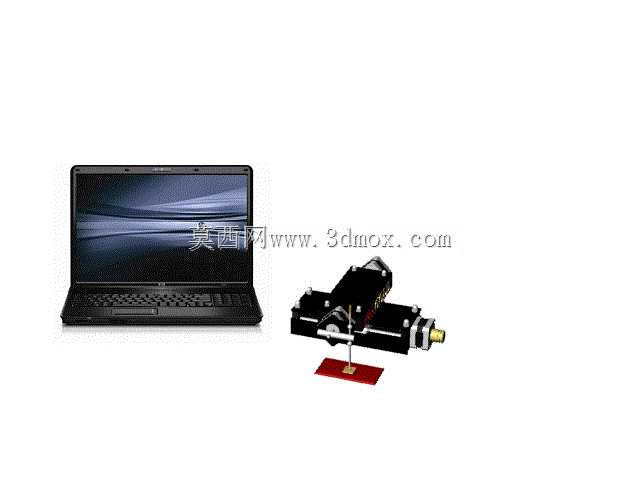

这款小型数控点阵加工设备的核心应用场景覆盖小尺寸工件的表面标识打刻、浅雕作业，常见于小型五金件批次打码、电子元器件标识制作、工艺礼品表面点阵图案加工等场景，相比传统激光打标设备，其采用物理点阵冲击的加工方式，不会在工件表面产生热影响区，对热敏材质、薄型金属件的加工适配性更强，也无需配套烟尘收集、激光防护等附属设施，桌面级的占地尺寸让其可以直接嵌入小型生产线的末端工位，或是作为个体加工户、工作室的独立加工设备使用。设备的有效加工幅面设定为50×100毫米，这个尺寸边界是经过实际工况调研确定的，覆盖了绝大多数小型标识、铭牌、小型工件表面加工的尺寸需求，同时控制了整体设备的体积，整机底座的安装孔位按照标准桌面设备的布局设计，无需额外浇筑安装基础，直接通过螺栓固定在标准工作台面即可完成安装，设备的Z向行程预留了足够的工件装夹空间，可适配最大30毫米厚度的工件装夹，配合可调式工件夹具，能够快速完成不同外形小工件的定位装夹。从结构设计思路来看，整机采用模块化的布局设计，X、Y轴的传动采用精密导轨配合步进驱动的方案，保证点阵加工过程中的点位精度，点阵执行头采用电磁驱动的冲击结构，冲击力度可根据加工材质的硬度进行多档位调节，在铝、铜等软质金属表面可以打出清晰的点阵标识，在硬质塑料、亚克力等非金属材质表面也不会出现打穿、崩边的问题。设备的控制部分采用独立的外置控制模块，可通过标准接口连接电脑端进行加工路径的导入，点阵加工的路径生成逻辑适配常规的矢量图、点阵图转换，无需使用专用的编程软件，降低了操作人员的使用门槛。在结构细节上，执行头的安装座设计了快换结构，长期使用后如果出现冲击头磨损，不需要拆解整个传动机构，直接松开锁紧螺钉即可完成冲击头的更换，设备的传动部位都设计了防尘护罩，避免加工过程中产生的细微金属碎屑进入导轨、传动副内部，延长设备的维护周期，整机的走线全部采用内置拖链布局，避免运动过程中出现线缆拉扯、磨损的问题，提升长期运行的稳定性。
