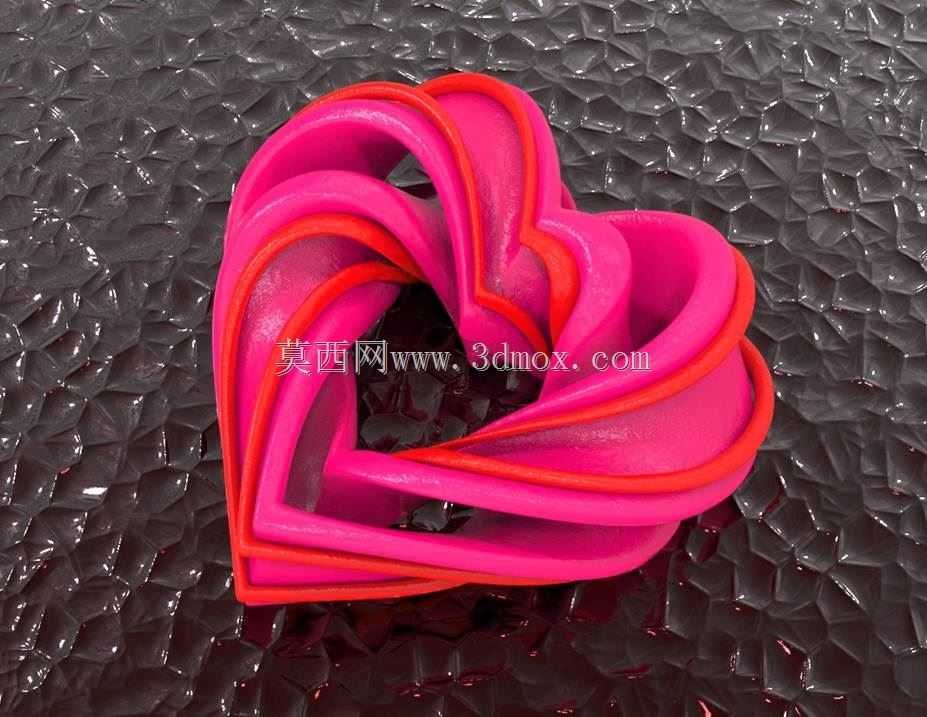

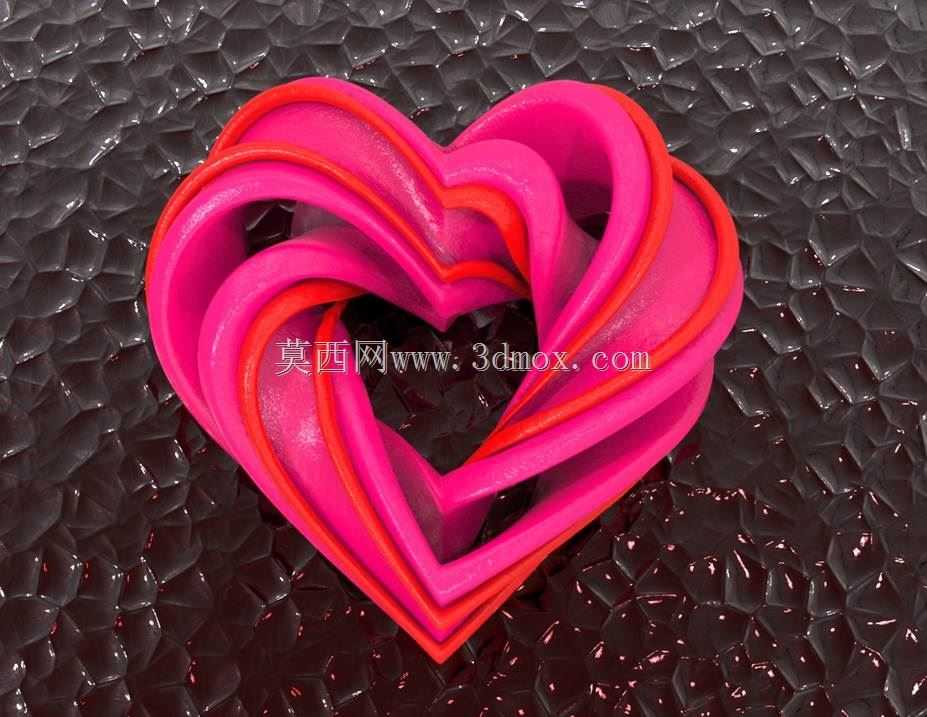

嵌套式三重心形装饰结构件

这款三重心形嵌套结构，最初的设计出发点是为FDM熔融沉积3D打印场景做适配性结构验证，同时兼顾文创装饰摆件的落地需求。从结构设计逻辑来看，三层心形环采用同曲率渐变偏移的曲面生成逻辑，每层环的截面为等径圆弧过渡，相邻两层环之间预留均匀的0.2mm间隙，这个间隙值是经过多轮打印测试确定的，既可以保证打印过程中相邻结构不会出现粘黏，又能让三层环在无额外连接件的情况下实现互相嵌套、可相对活动但不会脱离的装配效果，不需要后期组装，打印完成即可直接得到完整的活动结构件。

从实际应用场景来看，这类结构既可以作为3D打印教学中的曲面建模、装配间隙设计的实操案例，帮助建模学习者理解参数化曲面偏移、活动结构间隙预留的工程逻辑，也可以作为文创类装饰摆件，放置在桌面做装饰，或是搭配挂绳做成吊坠类饰品，还可以作为礼品定制领域的创意结构件，通过更换不同颜色的打印耗材，实现分层撞色的视觉效果。

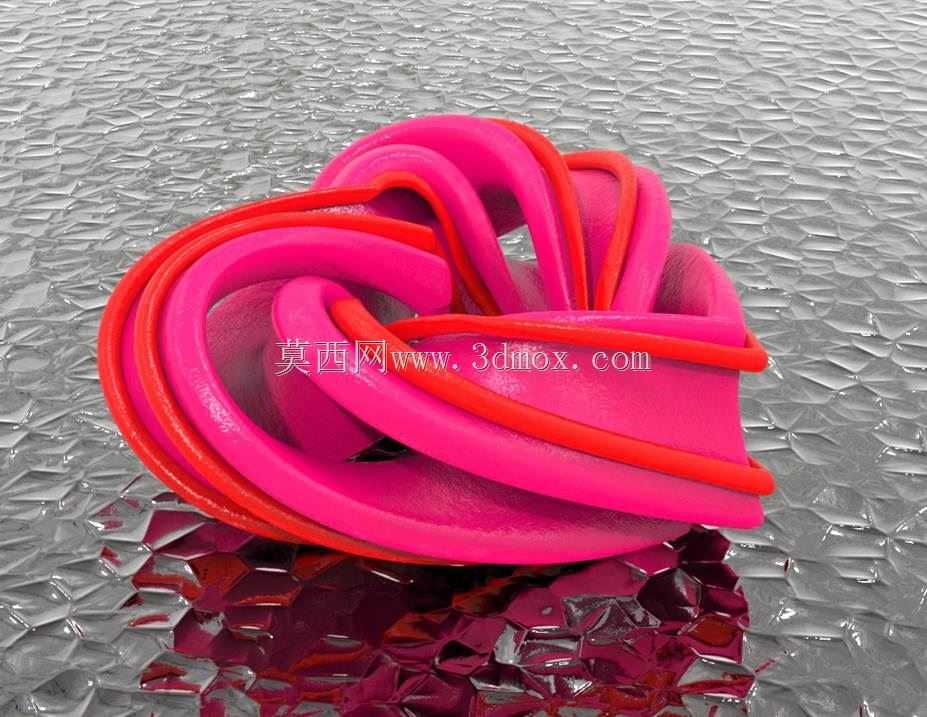

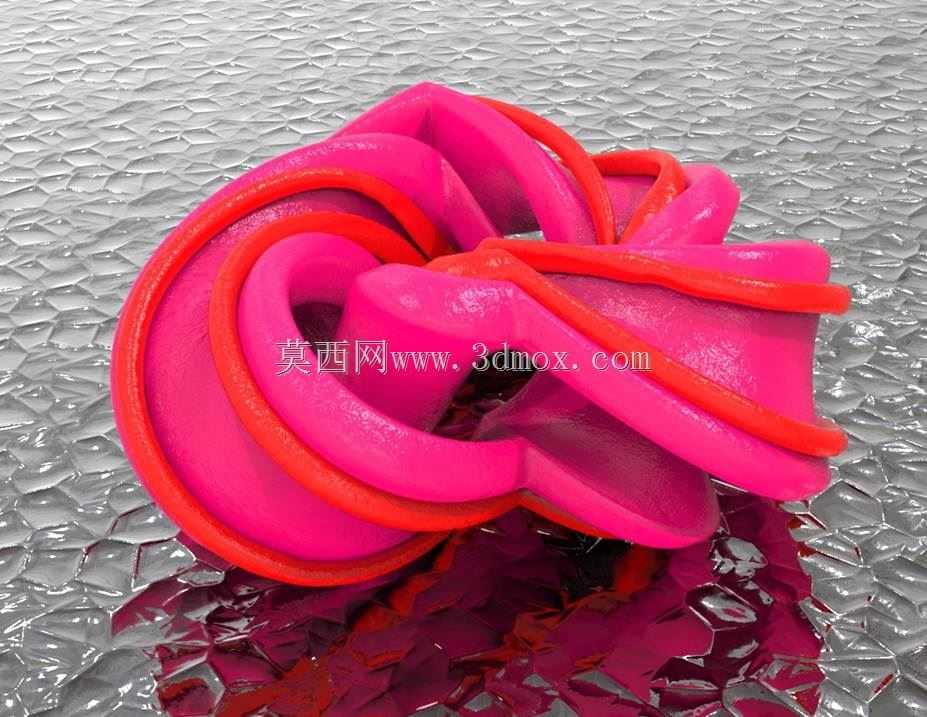

设计过程中，首先确定最内层心形的基准轮廓，采用参数化方程生成连续平滑的心形闭合曲线，之后沿着曲线法向向外做等距偏移，分别生成中间层和最外层的轮廓线，再对每层轮廓做扫掠生成环形实体，扫掠过程中特意调整了截面的扭转角度，让三层环在空间中形成互相穿插的空间结构，而非平面堆叠的结构，这样既提升了整体的视觉层次感，也让结构的稳定性更强，不会因为外力挤压出现层间错位。

从安装与使用边界来看，该结构整体外轮廓最大尺寸控制在80mm以内，适合大多数桌面级3D打印机的成型尺寸范围，打印时不需要额外添加支撑结构，因为所有曲面的自支撑角度都控制在45度以上，能够有效减少打印后的后处理工作量，表面不会残留支撑拆除的痕迹。结构的壁厚统一设置为1.5mm，这个厚度既可以保证PLA、ABS等常用打印耗材成型后的结构强度，不会因为轻微磕碰出现断裂，也不会因为壁厚过大导致打印时间过长、耗材浪费。在实际打印测试中，采用0.4mm喷嘴、0.2mm层厚的常规参数，整体打印时长控制在2小时以内，成型成功率能够达到95%以上，不需要对打印机做特殊调试，普通入门级3D打印机也能顺利完成制作。

这类嵌套心形结构的设计思路，也可以延伸到其他异形嵌套结构的开发中，比如替换外轮廓为其他几何形状，调整环的数量、截面形状，就能衍生出更多不同风格的创意结构，适配不同的装饰、教学、礼品定制场景。在建模过程中，需要特别注意三层环的空间干涉检查，每调整一次曲面参数都要做全局干涉校验，避免出现实体交叉导致的打印失败，同时要保证各层环的活动行程足够，不会在转动过程中出现卡滞，间隙值的设定还要考虑不同耗材的冷却收缩率，比如ABS耗材收缩率较高，间隙可以适当放大0.05mm，PLA耗材则可以维持原间隙值，保证活动的顺畅度。
