内啮合行星齿轮挂挡传动结构

项目分类:3D模型 发布时间:2021-10-07 ID:303985
  • 内啮合行星齿轮挂挡传动结构
  • 内啮合行星齿轮挂挡传动结构
  • 内啮合行星齿轮挂挡传动结构
  • 内啮合行星齿轮挂挡传动结构
  • 内啮合行星齿轮挂挡传动结构
  • 内啮合行星齿轮挂挡传动结构

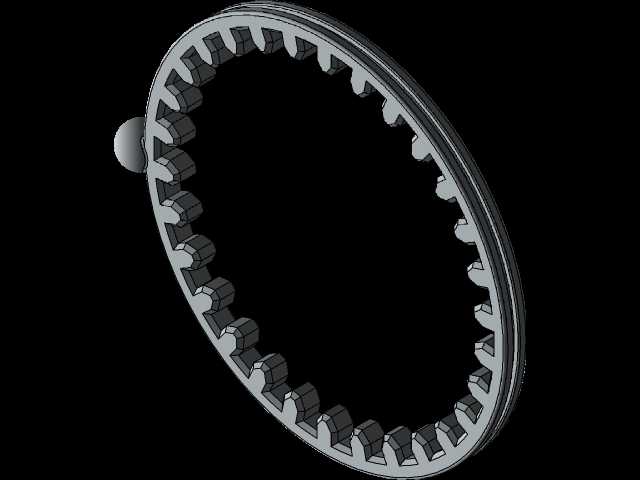

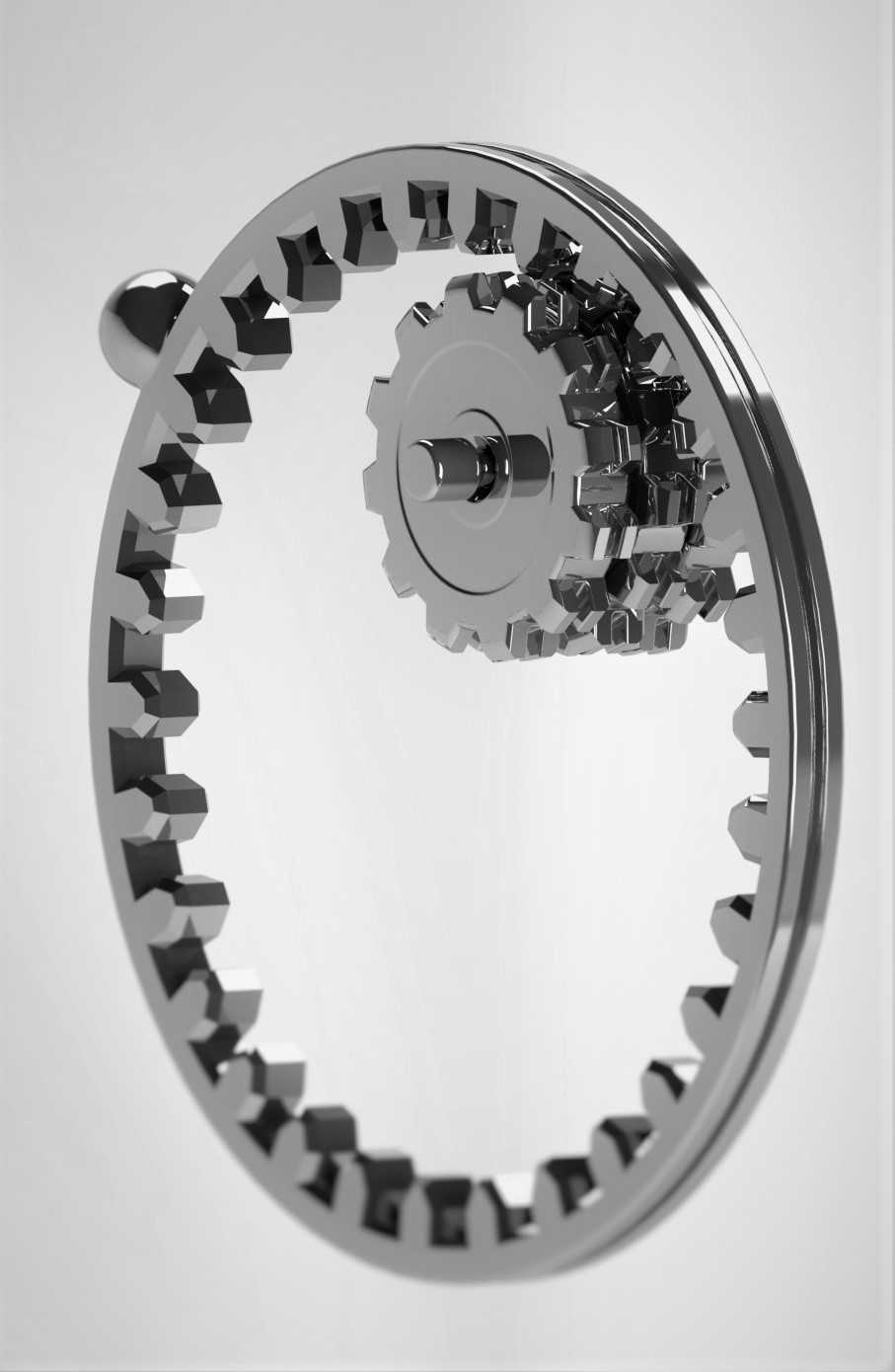

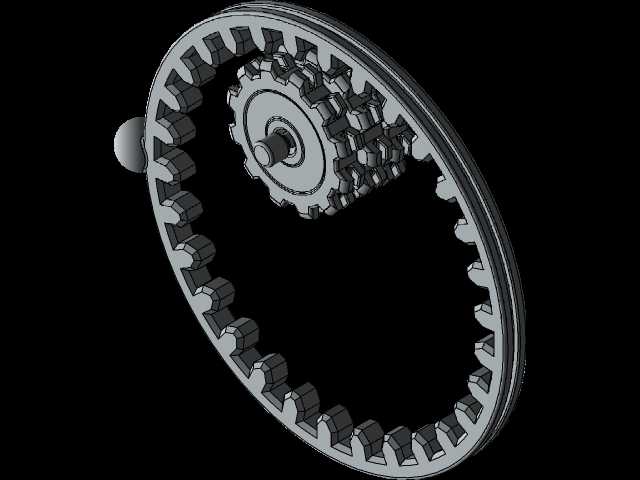

这套内啮合行星传动结构,核心采用内齿圈与小齿轮的啮合布局,在紧凑径向空间内实现大传动比传递,常见于小型动力切换机构、间歇传动工位以及需要换向挂挡的轻载传动场景。从结构布局来看,内齿圈采用环形薄壁设计,齿形沿内壁均匀分布,外圆预留挂挡拨叉的卡接凸台,凸台的径向高度与轴向宽度经过匹配设计,刚好适配常规拨叉的卡槽尺寸,安装时可直接嵌入拨叉槽内,拨叉动作时可带动内齿圈沿轴向小幅滑移,实现与中心行星轮的啮合与脱开,完成挂挡与断开的动作切换。中心小齿轮采用轴齿一体化设计,齿轮段与安装轴段同轴度公差控制在0.02mm以内,轴端预留标准键槽,可直接与动力输入轴或输出轴通过平键连接,避免额外的联轴器占用轴向空间。设计过程中优先考虑了啮合侧隙的控制,内齿圈与行星轮的齿侧间隙预留0.03-0.05mm,既保证常温工况下转动无卡滞,又能减少正反转切换时的回程误差,适配需要频繁换向的传动工位。齿形采用标准渐开线设计,压力角选取20°通用值,齿顶高系数取1,保证啮合重合度大于1.2,传动过程中至少有一对轮齿处于啮合状态,降低传动冲击与噪音。安装边界方面,内齿圈的最大外径为120mm,轴向总宽度为18mm,中心齿轮的轴径为12mm,整体结构的径向安装空间仅需预留130mm直径范围,轴向安装空间预留25mm即可完成装配,非常适合在小型自动化设备、桌面级传动装置、玩具动力模组这类空间受限的场景中使用。挂挡动作的行程设计为8mm,内齿圈轴向滑移8mm即可完全脱离与中心轮的啮合,断开动力传递,滑移过程中齿端做了15°倒角导向,避免挂挡时出现齿顶顶撞的情况,提升挂挡顺畅度。整套结构没有额外的冗余部件,所有零件均采用常规金属加工工艺即可生产,内齿圈可采用粉末冶金一次成型,中心齿轮可采用滚齿加工,加工成本低,装配难度小,后期维护仅需定期在啮合面涂抹润滑脂即可,无需复杂的保养工序。在实际应用中,这类结构常被用于小型代步工具的动力切换单元、自动化生产线的间歇送料工位、手动换挡的小型传动装置中,依靠内啮合结构的紧凑性优势,在有限空间内完成动力传递与通断控制,相比外啮合齿轮组,同等传动比下体积可缩小40%以上,传动平稳性也更优。
