薄型高压齿轮传动装置结构设计

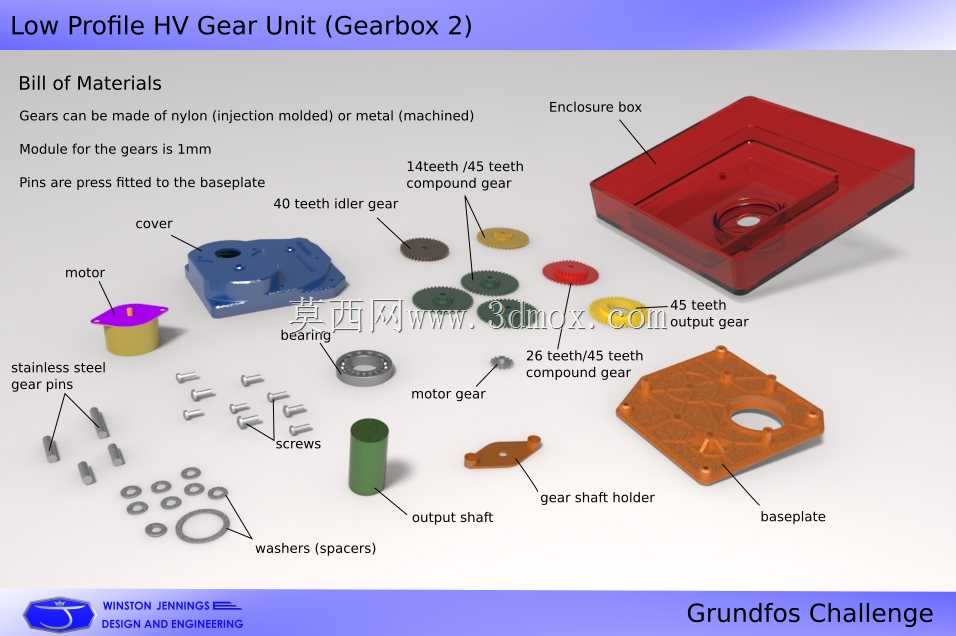

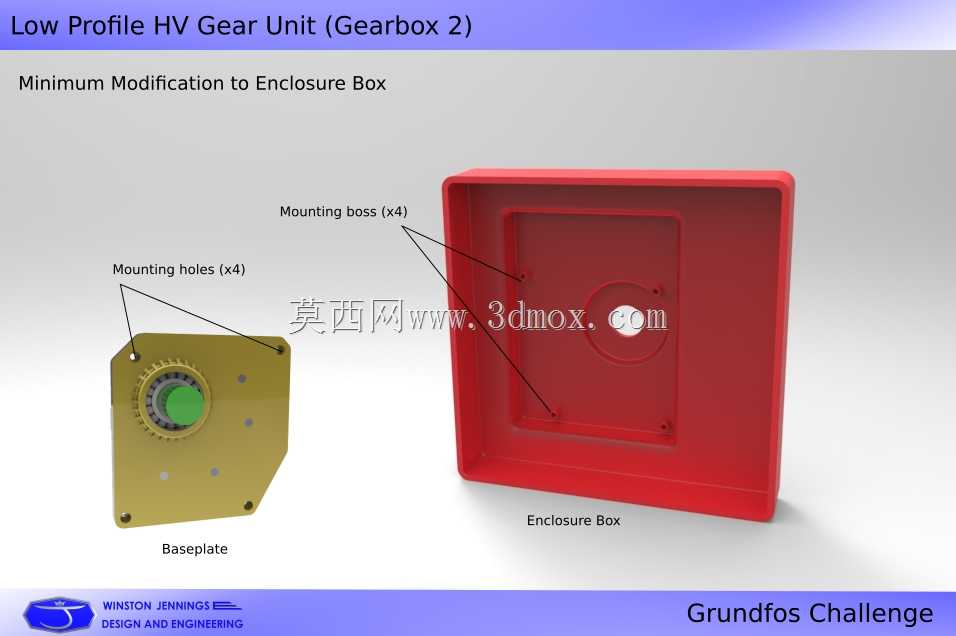

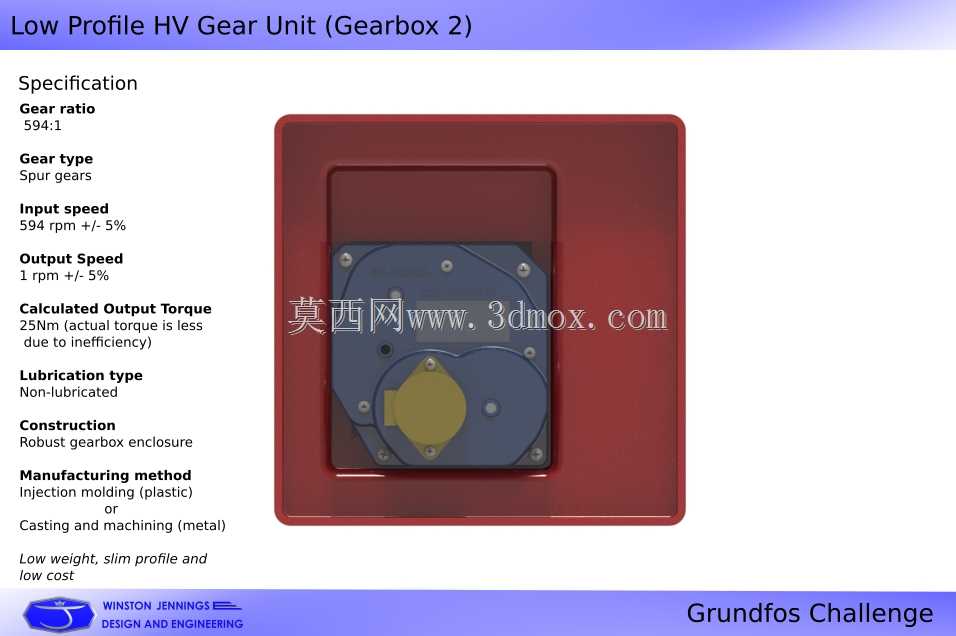

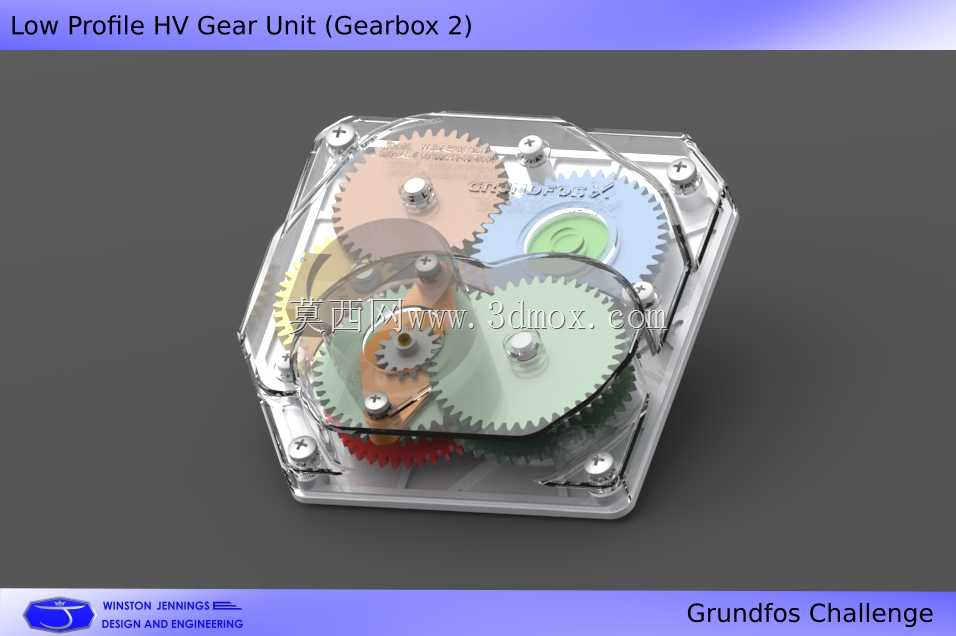

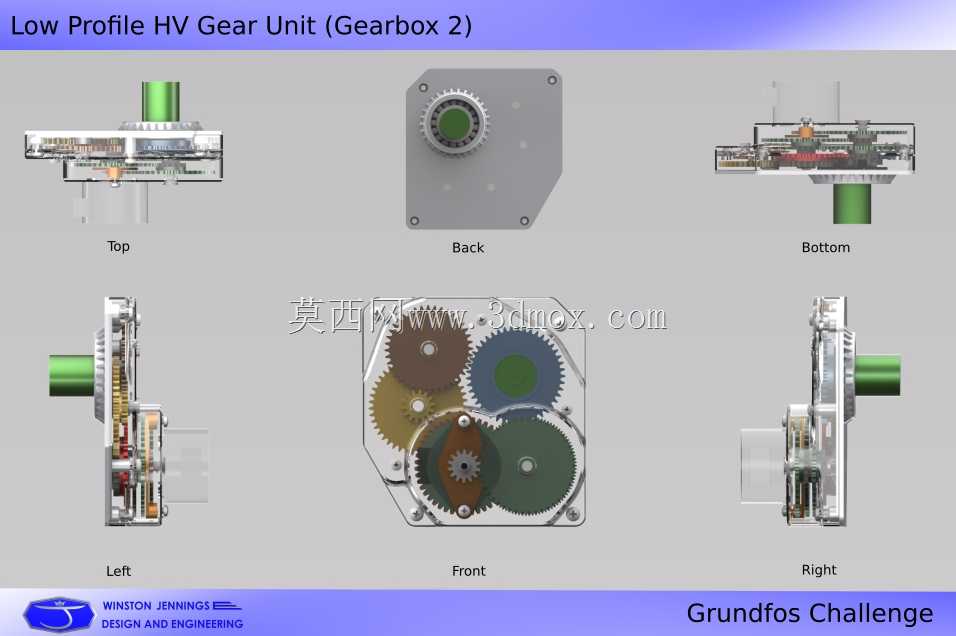

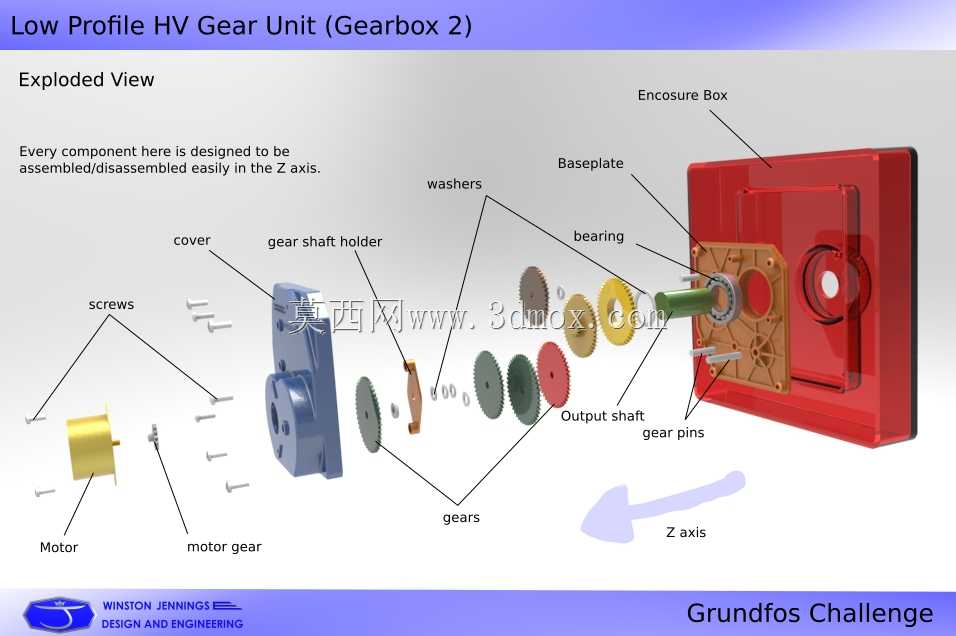

这款薄型高压齿轮传动结构，主要面向安装空间受限但需要高传动比输出的高压工况场景，常见于小型液压动力单元、紧凑型伺服传动系统、便携液压工具的动力传递环节，能够在狭小的安装腔体内完成大减速比的动力转换，适配对设备整体厚度有严格限制的集成化装备设计需求。从结构设计逻辑来看，该装置采用多层齿轮同轴叠装的布局方式，将不同模数、不同齿数的传动齿轮在有限的箱体内分层排布，在控制整体轴向厚度的前提下，实现了594:1的超大传动比，齿轮模块选用1mm模数，兼顾了传动精度与结构强度，齿轮啮合间隙经过优化控制，可在高压负载下保持稳定的传动效率，避免负载波动带来的传动卡顿或齿面冲击问题。箱体采用透明可视的上盖设计，既可以直观观察内部齿轮的啮合运行状态，方便日常运维时快速判断齿面磨损、润滑脂分布情况，也通过周边均布的紧固螺钉实现上下箱体的可靠压合，保证高压工况下箱体的密封性能，防止内部润滑介质泄漏，同时抵御外部粉尘、水汽侵入齿轮啮合区域。安装边界上，整体采用方形薄型轮廓，四角的安装孔位可直接与设备安装面贴合固定，不需要额外预留较大的操作空间，进出轴的位置可根据配套设备的动力输入、输出方向做适配调整，能够直接对接小型驱动电机与高压执行元件，减少额外的传动转接部件。在功能特性层面，该齿轮装置可适配高、低两种剖面规格的同系列传动单元，能够根据实际安装空间的限制灵活选型，齿轮组的传动路径经过多轮优化，各级齿轮的负载分配均匀，避免单级齿轮负载过大导致的齿面过早疲劳失效，内部齿轮采用不同材质搭配，高速级齿轮侧重耐磨性能，低速级齿轮侧重结构强度，平衡了整体使用寿命与制造成本。设计过程中充分考虑了高压工况下的受力变形问题，箱体的支撑筋位与齿轮轴的固定座做了一体化加强处理，在满负载运行时可将轴系挠度控制在允许范围内，保证齿轮啮合的接触面积始终处于合理区间，降低传动过程中的噪音与振动，即使在连续高压运行的场景下，也能保持稳定的动力输出精度，不会因为长期负载出现传动精度衰减过快的问题。
