Xtrac25传动系统空心轴类零件结构

该零件属于传动系统中的核心轴类构件，对应Xtrac25传动单元的配套组成部分，在动力传递链路中承担介质导通、扭矩承载与轴向定位的多重作用。从实际应用场景来看，这类带径向通孔、外圆环槽与阶梯轴段的空心轴，多应用于需要同时实现动力传输与流体通路的集成式传动结构中，常见于高性能传动箱、液压离合控制单元的配套组件，工作时既需要承受轴系转动带来的交变扭矩载荷，也要通过内部空心通道、径向通孔完成压力介质的输送，实现对应离合或换挡机构的动作驱动。

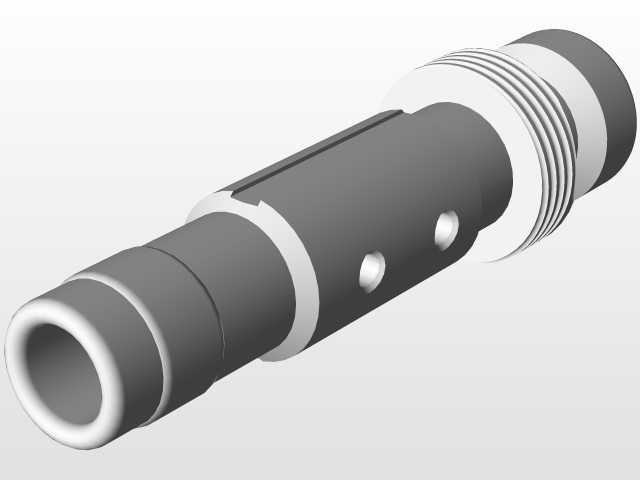

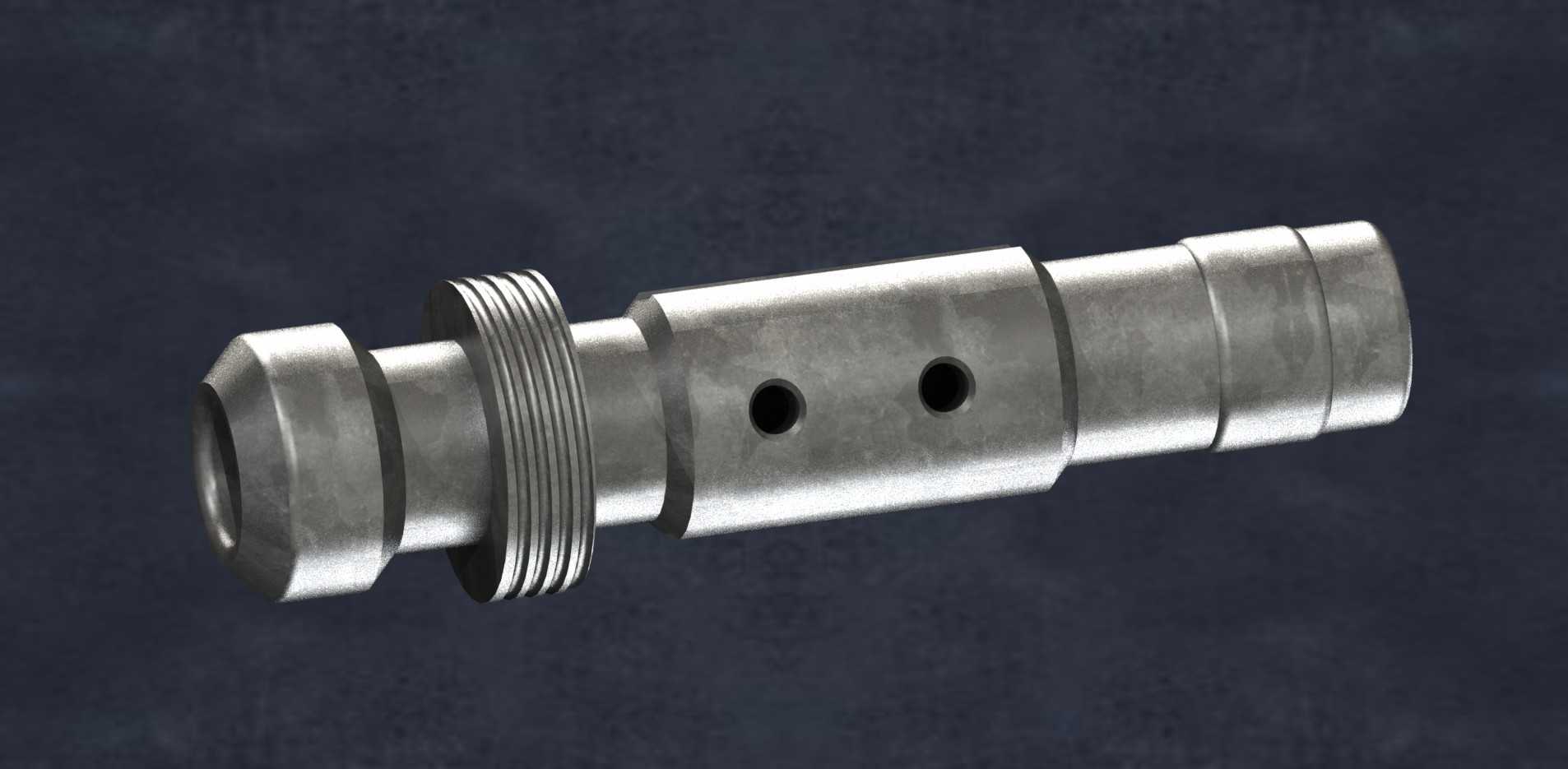

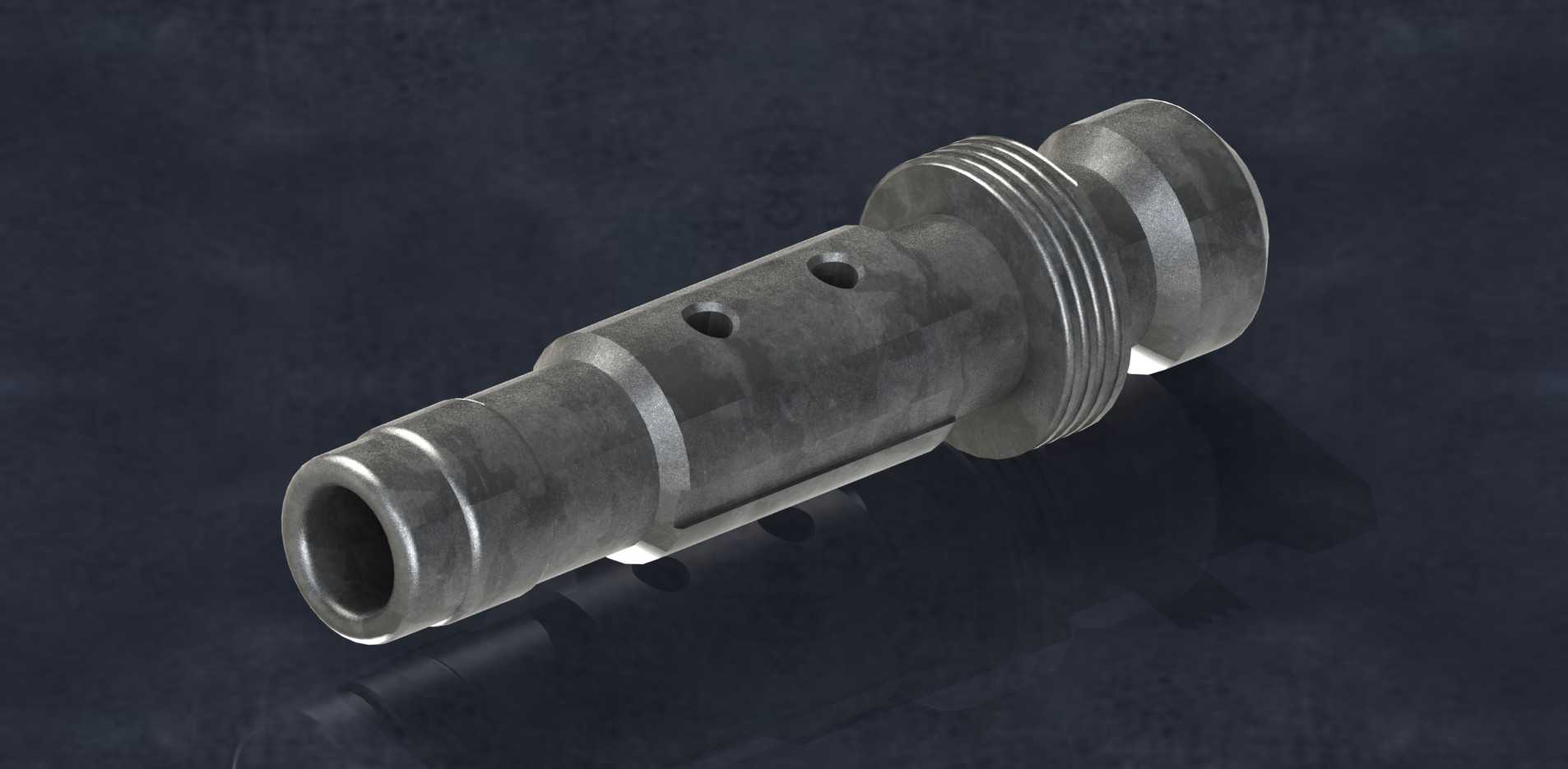

从结构设计思路来看，整体采用阶梯空心轴构型，一端为外扩式法兰端头，端头外侧设置多道环形密封槽，用于安装旋转密封圈，避免轴系转动时内部输送的压力介质出现泄漏；靠近法兰端的轴段设置多道等距环槽，用于安装轴用挡圈或调整垫片，实现轴系在壳体内部的轴向定位，限制轴工作时的轴向窜动量；轴身中段开设两个径向贯通的小孔，与中心空心孔道连通，作为压力介质的流通出口，对应壳体上的油道位置实现介质的定向输送；轴身一侧加工有轴向长键槽，用于安装传动平键，与配套的传动齿轮或连接套实现周向固定，保证扭矩传递过程中不会出现相对打滑；另一端为缩径式插接端头，外圆做光滑过渡处理，用于插入配套的衬套或对接管路，实现端部的定位与导通。

从安装边界来看，该零件的最大外圆位于法兰端头位置，安装时需要从传动箱壳体的对应安装孔穿入，法兰端的轴肩作为轴向安装的定位基准面，与壳体端面贴合后通过端盖实现轴向压紧；轴身各段的直径差形成的台阶面，分别对应不同功能组件的安装位置，键槽的长度与深度匹配标准平键的安装尺寸，径向孔的位置精度直接影响介质导通的效率，加工时需要保证孔口无毛刺、与中心孔道的连通处无台阶，避免介质流动时出现节流损失；外圆表面的粗糙度需要满足密封件的工作要求，密封槽的槽宽与槽深公差控制在合理范围内，保证密封圈安装后有合适的压缩量，既不会因为压缩量过大导致密封圈过早磨损，也不会因为压缩量不足出现介质泄漏。这类集成式轴件的设计，将动力传递与介质通路功能整合在单一零件上，能够有效减少传动单元的零件数量，缩小整体结构的占用空间，提升传动系统的集成度，在紧凑式高性能传动装置中应用十分广泛。
