六叶螺旋桨式散热风扇结构设计

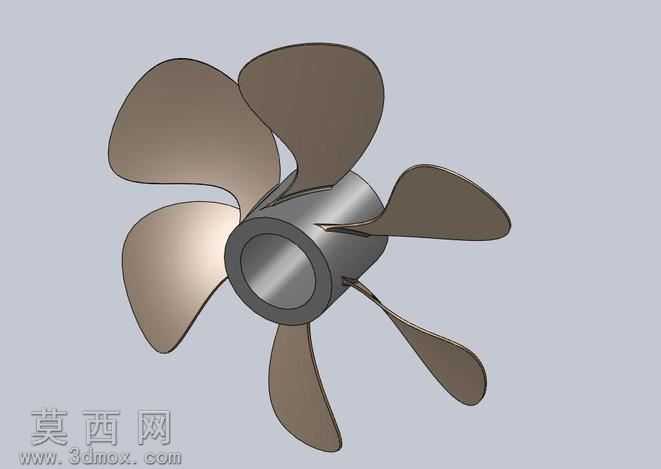

本作品为六叶螺旋桨结构风扇，采用三维参数化建模方式完成整体设计，建模过程中先以中心轮毂为基准定位，确定中心安装轴孔的尺寸与公差配合基准，轴孔内壁做适配电机输出轴的圆柱面结构，轮毂外表面做平滑过渡的曲面造型，保证与叶片衔接处无应力集中的突兀棱角。六片叶片采用非对称螺旋曲面造型，建模时通过多截面曲面命令生成叶片的翼型截面，沿螺旋升角路径逐段放样，保证每片叶片的曲面曲率连续，叶片从根部到梢部做厚度渐变处理，根部厚度更大以满足转动时的结构强度需求，梢部做薄型收边处理，降低转动过程中的空气阻力与风切噪音。材质设置上，轮毂部分采用哑光深灰色工程塑料材质，添加细微的磨砂质感参数模拟真实注塑件的表面肌理，叶片部分采用半通透的棕褐色硬质塑料材质，调整材质的反射与折射参数，还原塑料材质在光照下的柔和反光效果，同时在叶片曲面边缘添加细微的圆角特征，避免锐边结构带来的加工与使用安全隐患。结构设计上，六片叶片沿轮毂周向呈等角度均匀分布，每片叶片的安装倾角经过流体力学角度优化，保证转动时能够稳定推动空气形成定向气流，叶片与轮毂的衔接处做加厚的过渡圆角处理，模拟实际注塑生产中的加强筋过渡结构，提升整体结构的抗疲劳强度，避免长期高速转动下叶片根部出现断裂风险。渲染阶段采用三点布光方式，主光源从斜上方45度投射，突出叶片曲面的螺旋造型起伏，辅助光源从侧方补光弱化阴影死区，背光源添加轮廓光勾勒叶片边缘形态，整体渲染效果真实还原了实物的材质质感与结构细节，可直接用于散热结构选型、家用风扇结构参考、流体力学教具演示等场景，建模过程中所有特征均保留参数化历史记录，可根据实际使用需求调整叶片数量、倾角、轮毂直径等核心参数，适配不同转速、不同风量需求的使用场景。
