壁挂式台扇外观结构三维设计作品

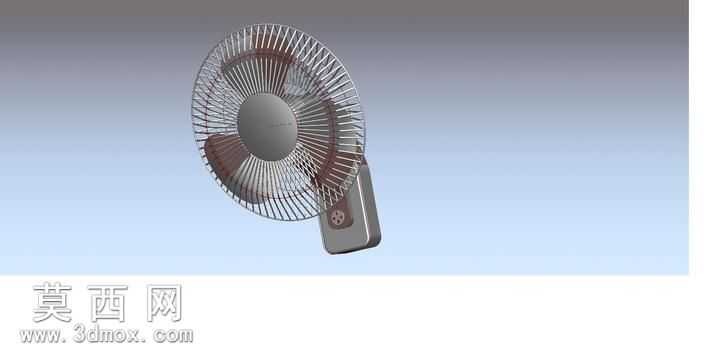

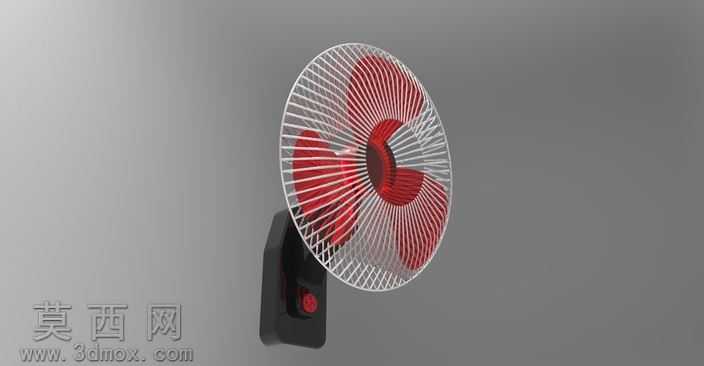

本作品为壁挂式台扇的三维建模设计成果，建模过程依托主流三维机械设计软件完成，全程遵循工业产品建模的规范逻辑，从结构拆解到细节还原均贴合实际家用壁挂风扇的生产设计逻辑。建模初期先完成整体结构的框架搭建，将产品划分为风叶组件、防护网罩、驱动电机舱、壁挂固定支架四大核心模块，先通过基准面定位确定各模块的装配位置关系，确保整体安装角度符合壁挂使用的送风倾角要求，避免后续建模出现装配干涉问题。风叶部分采用曲面建模方式，精准还原扇叶的弧度曲面与倾斜角度，每一片扇叶的曲面都经过曲率连续校验，保证曲面过渡顺滑无折痕，还原真实扇叶的气动外形特征；前后防护网罩采用环形阵列建模方式，先完成单根网丝的实体建模，再通过环形阵列命令均匀排布所有网丝结构，同时还原网罩外圈的固定包边结构，网丝的粗细、排布间距均参考实际家用风扇的安全防护标准设置，兼顾结构合理性与外观还原度。驱动电机舱部分采用实体建模结合圆角过渡处理，还原电机舱的圆润外壳造型，同时预留电机舱与网罩、壁挂支架的连接卡位结构，确保各部件的装配逻辑符合真实产品的组装流程；壁挂固定支架部分重点还原结构强度特征，支架的弯折角度、安装固定孔位、与电机舱的连接转轴结构都做了精细化建模，支架的壁厚设置符合五金冲压件的实际生产厚度要求，连接转轴部分还原了角度调节的卡位结构，能够直观体现壁挂风扇俯仰角度调节的功能特性。材质渲染阶段针对不同部件匹配对应材质属性，网罩与支架部分赋予哑光金属材质，模拟真实产品的五金喷塑质感，扇叶部分赋予半透明硬质塑料材质，电机舱外壳赋予亮面白色塑料材质，渲染时添加柔和的环境光效果，突出各部件的材质质感与结构轮廓，整体渲染效果清晰展现产品的外观形态与结构层次。整个建模过程严格遵循自顶向下的设计思路，各部件之间保留完整的装配约束关系，既可以直观展示壁挂台扇的整体外观效果，也能够清晰呈现各核心部件的结构形态与装配逻辑，可用于产品外观展示、结构参考等相关场景。
