带金属安装支架的Bb门禁读卡器结构设计

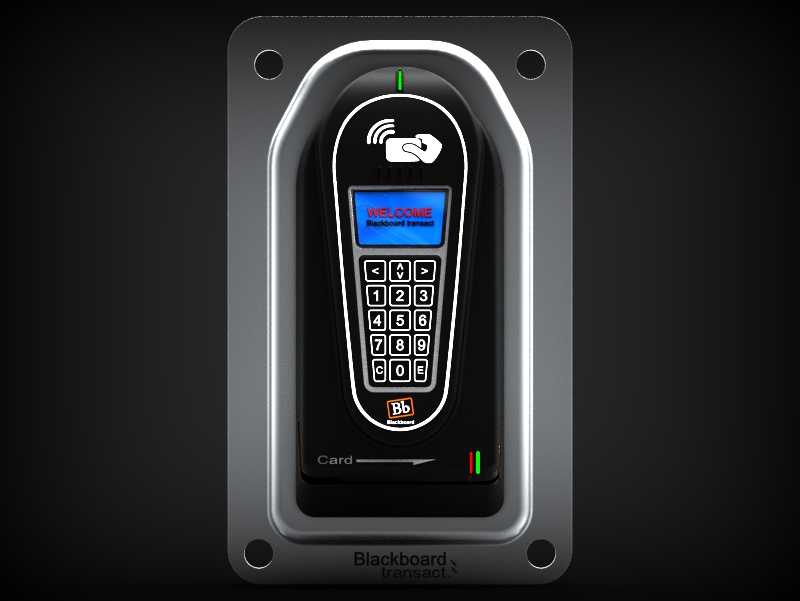

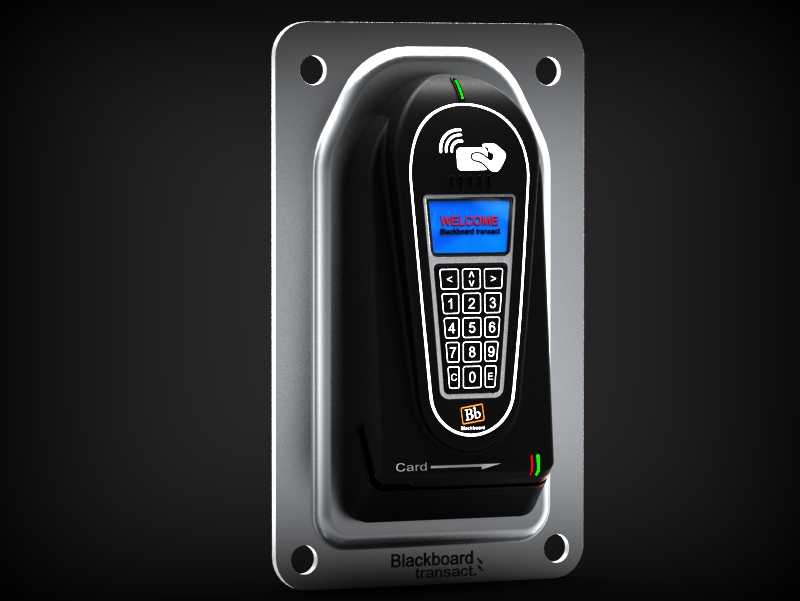

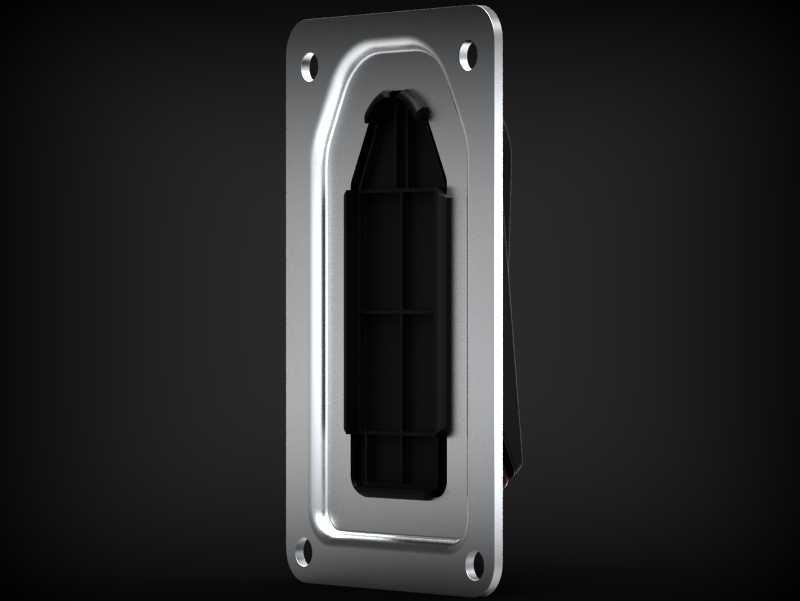

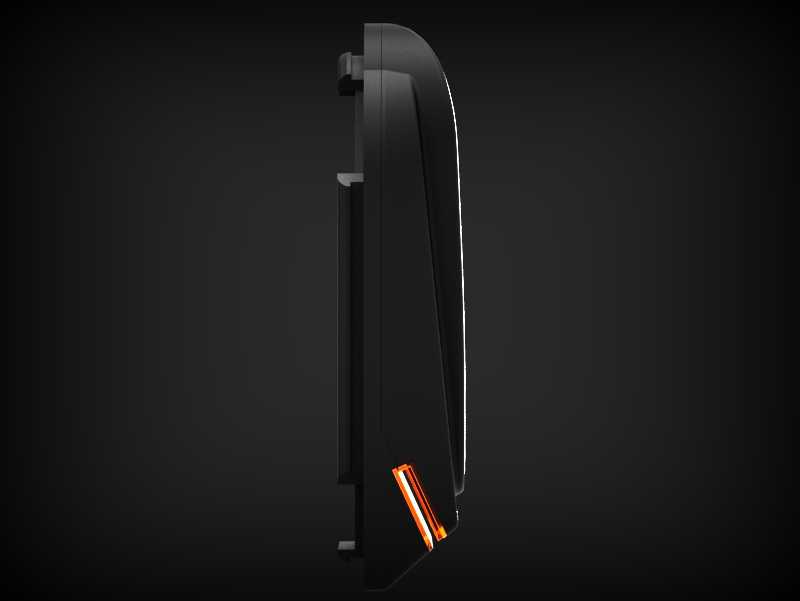

这款门禁读卡器主要应用于办公园区、校园出入口、写字楼单元门、厂区通道等需要身份核验的门禁管控场景，日常使用中可同时支持非接触式IC卡刷卡识别、密码按键核验两种身份验证方式，适配不同使用人群的操作习惯，比如忘带门禁卡的人员可通过输入预设密码完成通行核验，持有效卡片的人员只需将卡片靠近感应区即可快速完成识别，有效提升通道通行效率。设备正面集成了点阵式数字按键区、状态显示屏与非接卡感应标识，屏幕可实时显示设备工作状态、核验结果提示，按键采用凸起式结构设计，按压反馈清晰，即便在光线不足的场景下也能依靠触觉完成密码输入操作，感应区设置在按键上方区域，刷卡感应距离控制在合理区间，避免邻道干扰误识别问题。结构设计上采用分体式安装思路，配套的金属安装支架为嵌入式固定结构，支架四角设置安装孔位，可直接通过膨胀螺丝固定在墙面、立柱等安装基体上，支架内侧设置导向滑槽与锁止定位结构，读卡器主体可顺着滑槽直接推入支架完成装配，不需要额外在设备本体上拧装固定螺丝，后期设备维护拆卸时只需触发锁止结构即可将主体取出，大幅降低现场安装与后期运维的操作难度。设备外壳采用高强度工程塑料材质，边缘做圆弧过渡处理，避免安装使用过程中磕碰划伤，金属支架采用钣金冲压成型工艺，表面做防锈喷塑处理，可适配室内外不同安装环境的防腐蚀需求，安装后设备整体突出墙面的厚度控制在合理范围，不会对通道通行造成剐蹭阻碍。底盖部分对应导向结构设置了定位凸台，推入支架后可自动卡入锁止位，避免长期使用后设备松动脱落，设备侧面预留了接线走线槽位，安装时线材可从支架后方的穿线孔直接引入设备内部，不会出现线材外露影响美观与防护性能的问题。设备同时设置了多组状态指示灯，分别对应电源接通、刷卡识别、验证通过、异常告警等不同工作状态，现场运维人员可远距离通过指示灯状态快速判断设备运行情况，不需要近距离操作屏幕排查故障。
