烟油滴液瓶外观结构三维建模设计

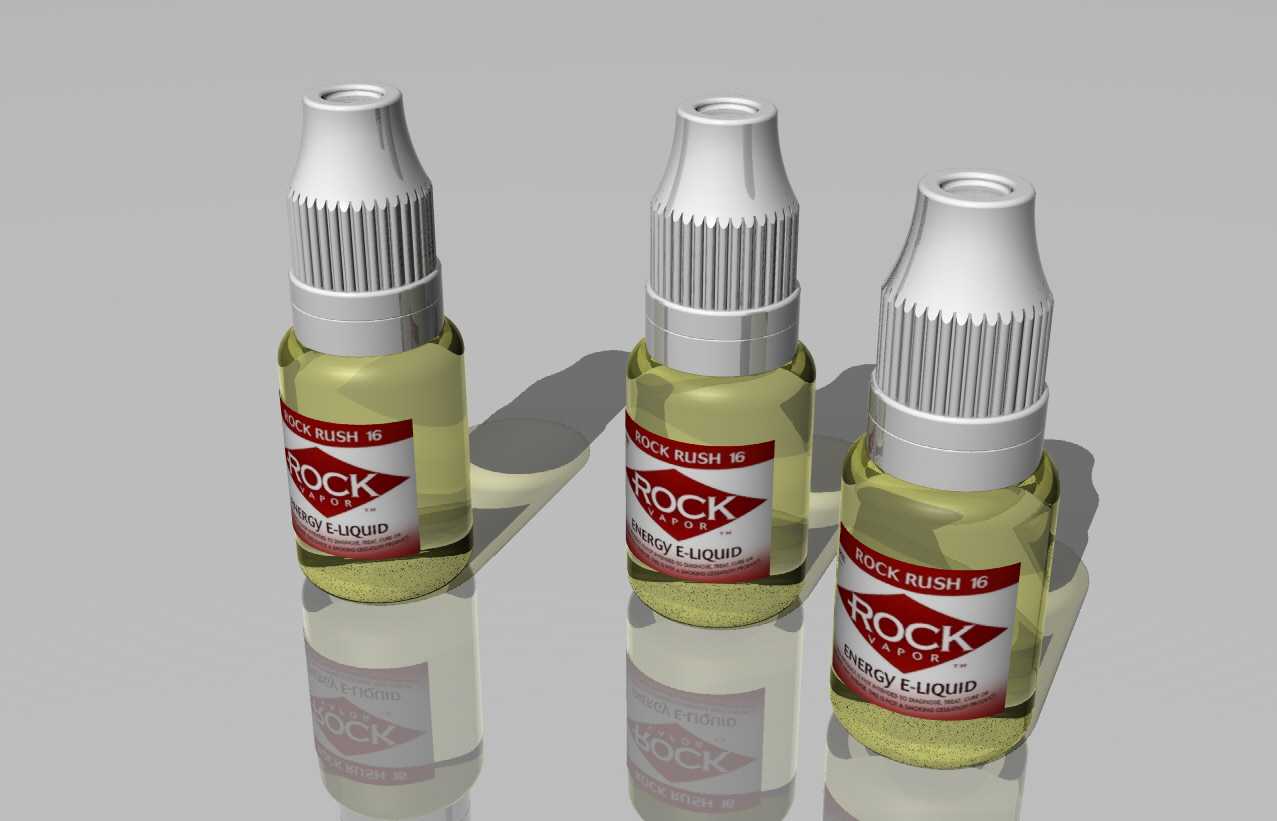

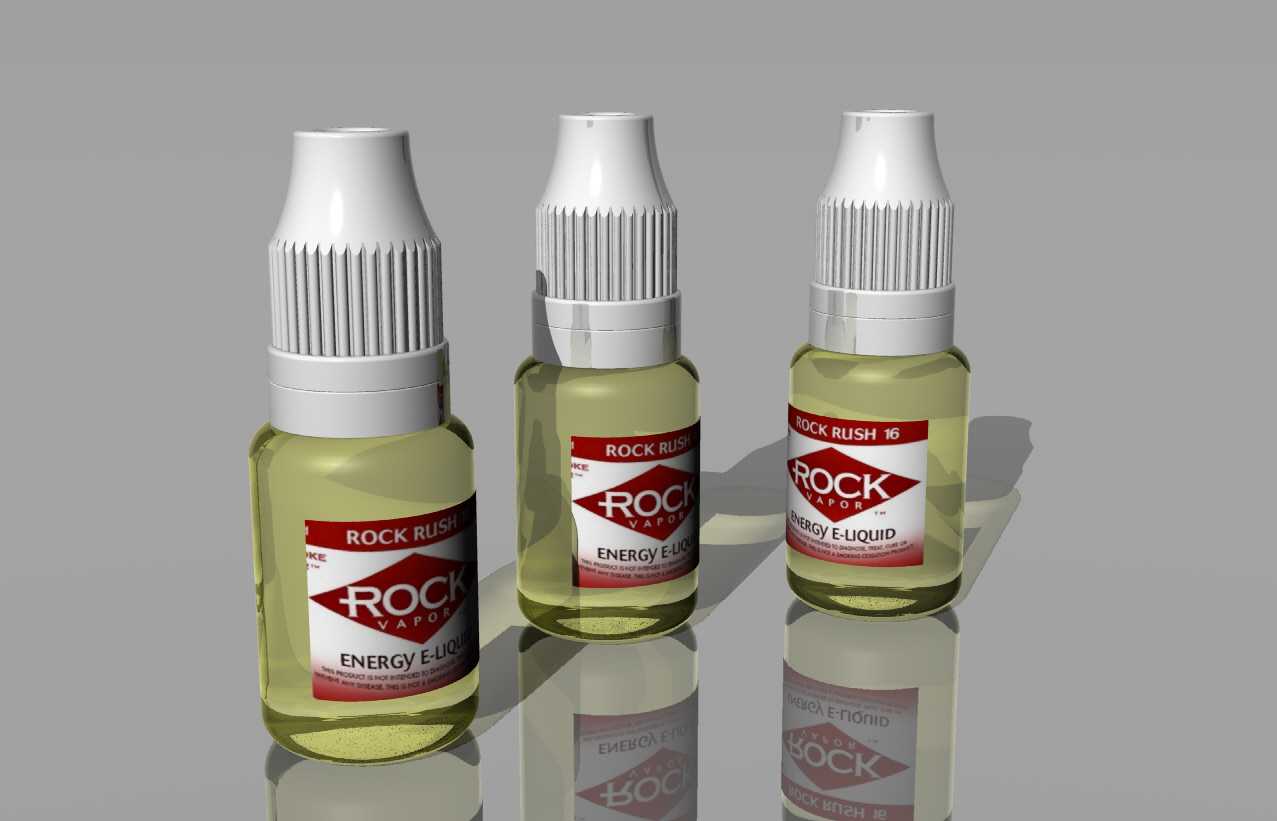

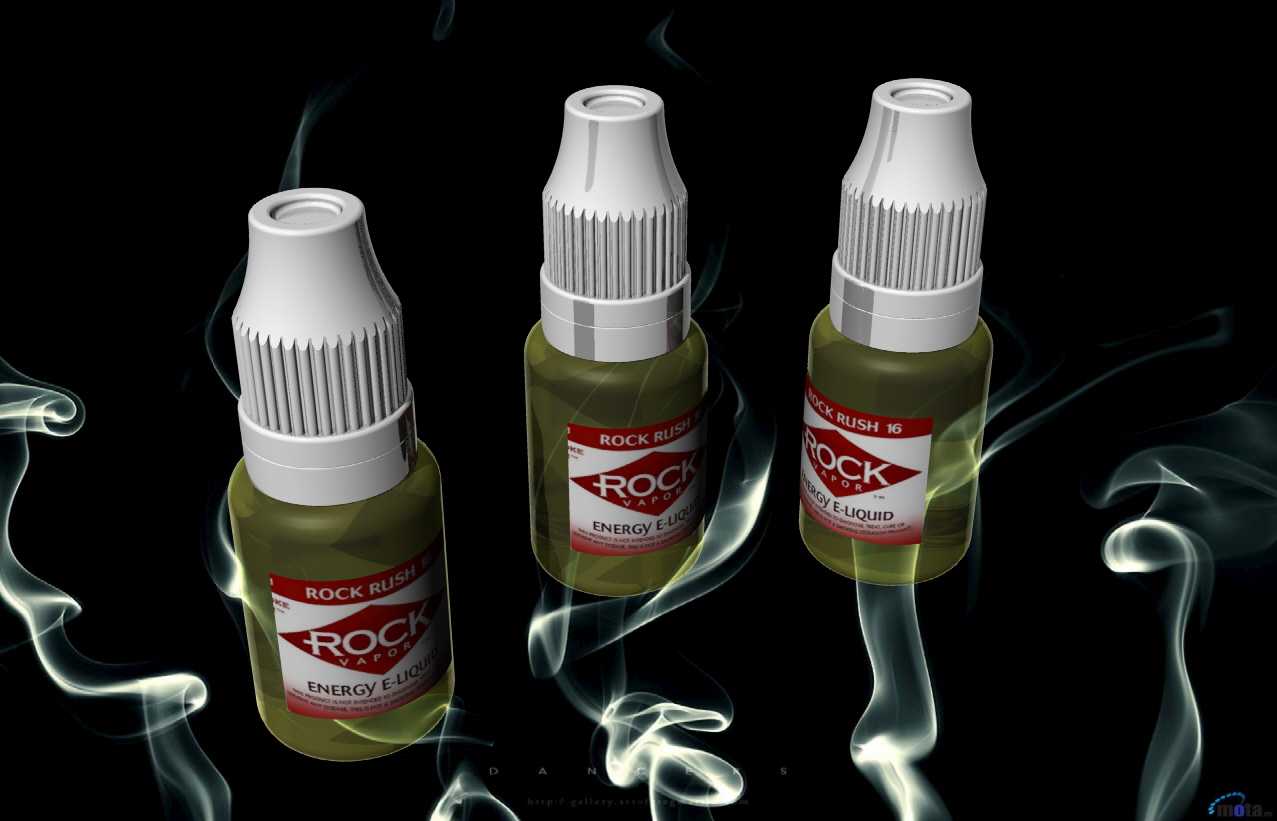

本次建模的滴液储液瓶，主要面向电子雾化液分装、小型精油存储、试剂滴加类场景使用，日常在日化分装、实验室小剂量试剂取用、电子烟耗材配套领域都有广泛应用。瓶身整体采用圆柱收肩结构，底部做了加厚平底设计，放置在平面上时重心落在瓶底中心区域，不会出现侧翻倾倒的问题，瓶身直径控制在常规手持握持的舒适区间，单手握持时拇指与食指可轻松完成瓶盖旋拧、滴液操作，不需要额外借助工具。瓶盖部分采用行业通用的压旋防盗盖结构，内置滴液塞与密封胶圈，滴液塞的出液孔径经过适配调整，倒置瓶身时液体可逐滴滴出，不会出现连续流液导致的过量取用问题，压旋结构需要向下按压瓶盖才能完成旋开动作，可避免儿童随意开启造成内容物泄漏或误食，符合这类储液容器的安全设计要求。建模过程中优先还原了瓶身的壁厚分布，瓶身主体壁厚均匀，肩部与瓶口衔接位置做了渐变加厚处理，避免注塑生产时出现缩痕、应力集中的问题，瓶口位置做了标准螺纹适配，螺纹参数匹配通用的10mm口径滴液瓶盖，可直接与市面同规格瓶盖互换，不需要额外开模定制。瓶身标签区域预留了平整的环形贴标位，贴标位上下做了细微的凸棱限位，贴标时标签不会出现上下滑移错位的问题，贴标区域的曲面弧度经过优化，自动贴标设备作业时标签可完全贴合瓶身，不会出现翘边、气泡的问题。从安装适配的角度来看，该瓶型可适配常规的10ml液体灌装生产线，瓶身外径与现有灌装机的卡瓶位、旋盖头尺寸完全匹配，不需要对现有产线的工装夹具做调整即可直接上线生产，瓶身总高度控制在现有产线的输送轨道限高范围内，输送过程中不会出现卡瓶、倒瓶的问题。瓶身材质默认采用半透明PET材质建模，可直观观察内部剩余液位，瓶盖采用乳白色PP材质，两种材质的收缩率差异在建模时已经做了预留，开模生产时可直接根据模型尺寸加工模腔，不需要反复调整尺寸参数。
