双杆式便携岩石蒸汽雾化设备结构设计

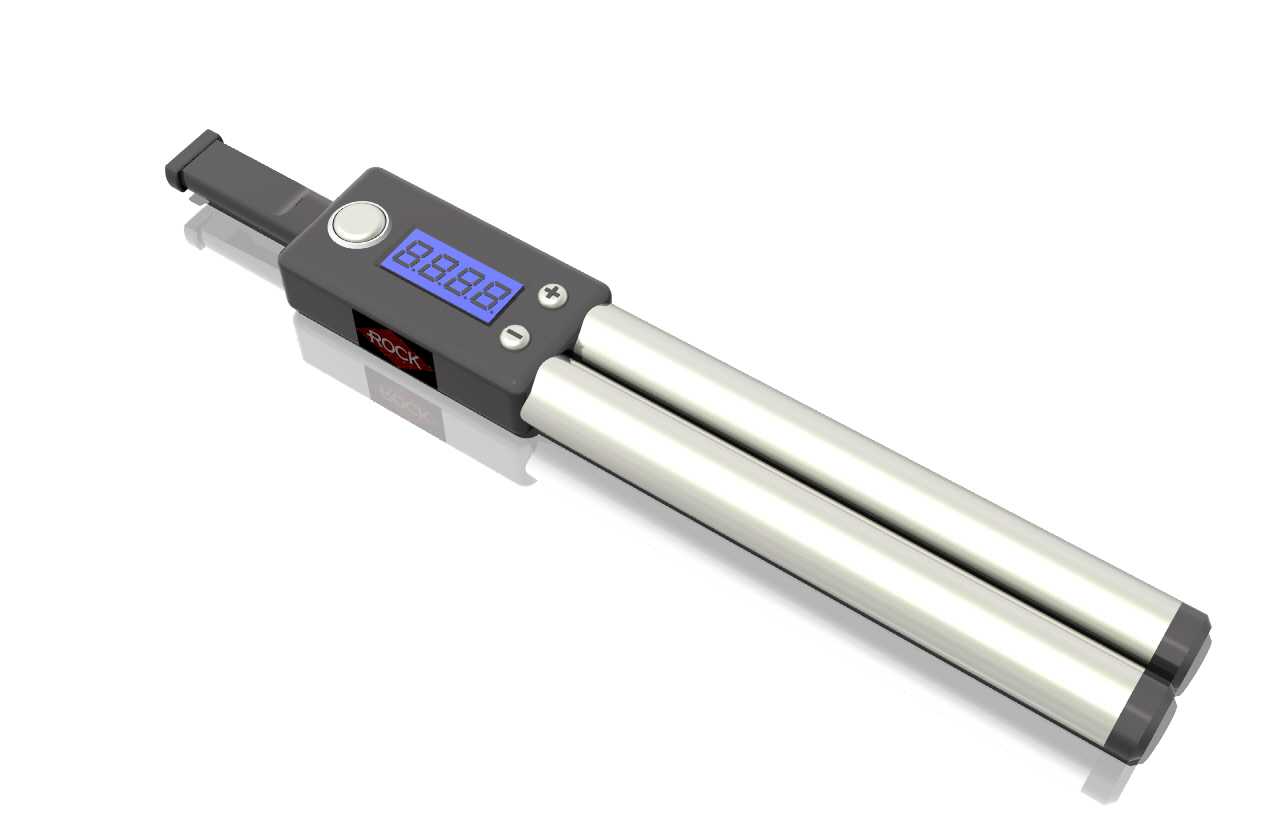

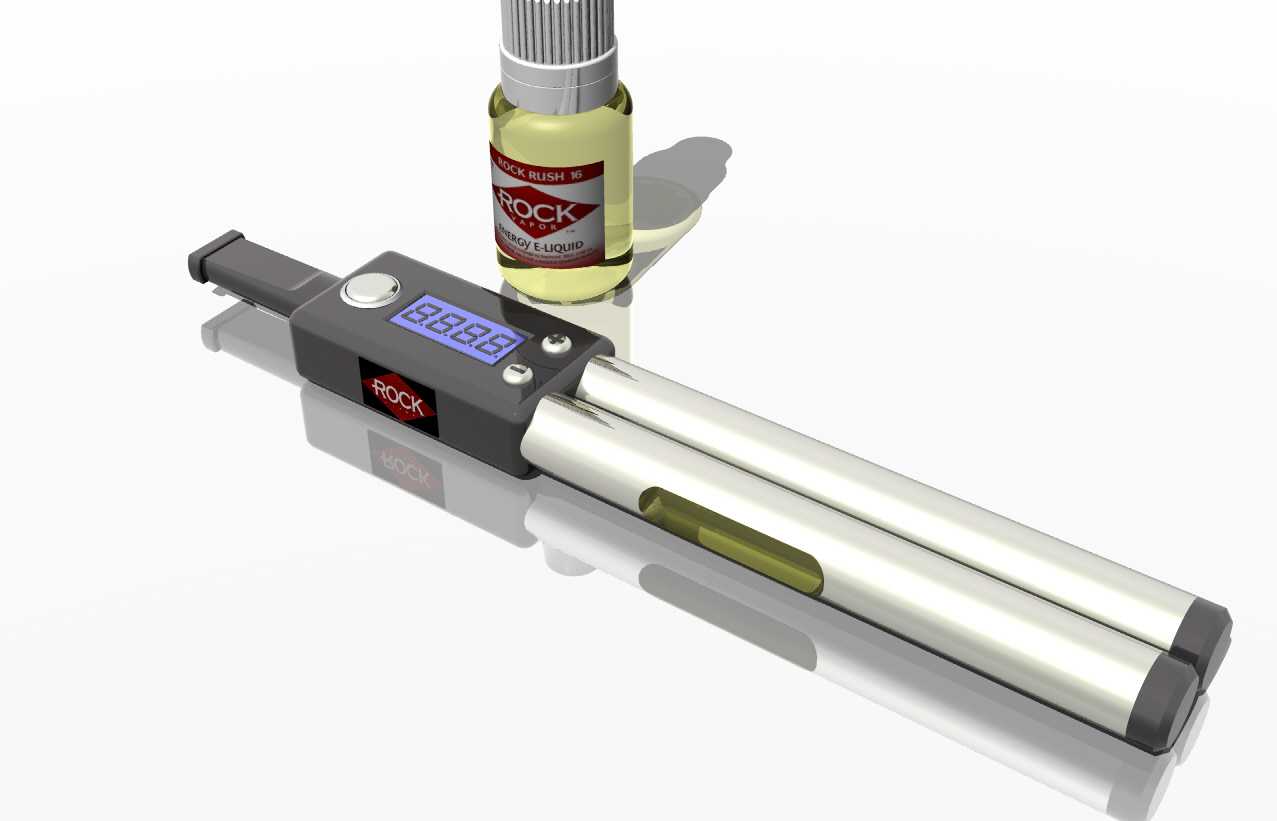

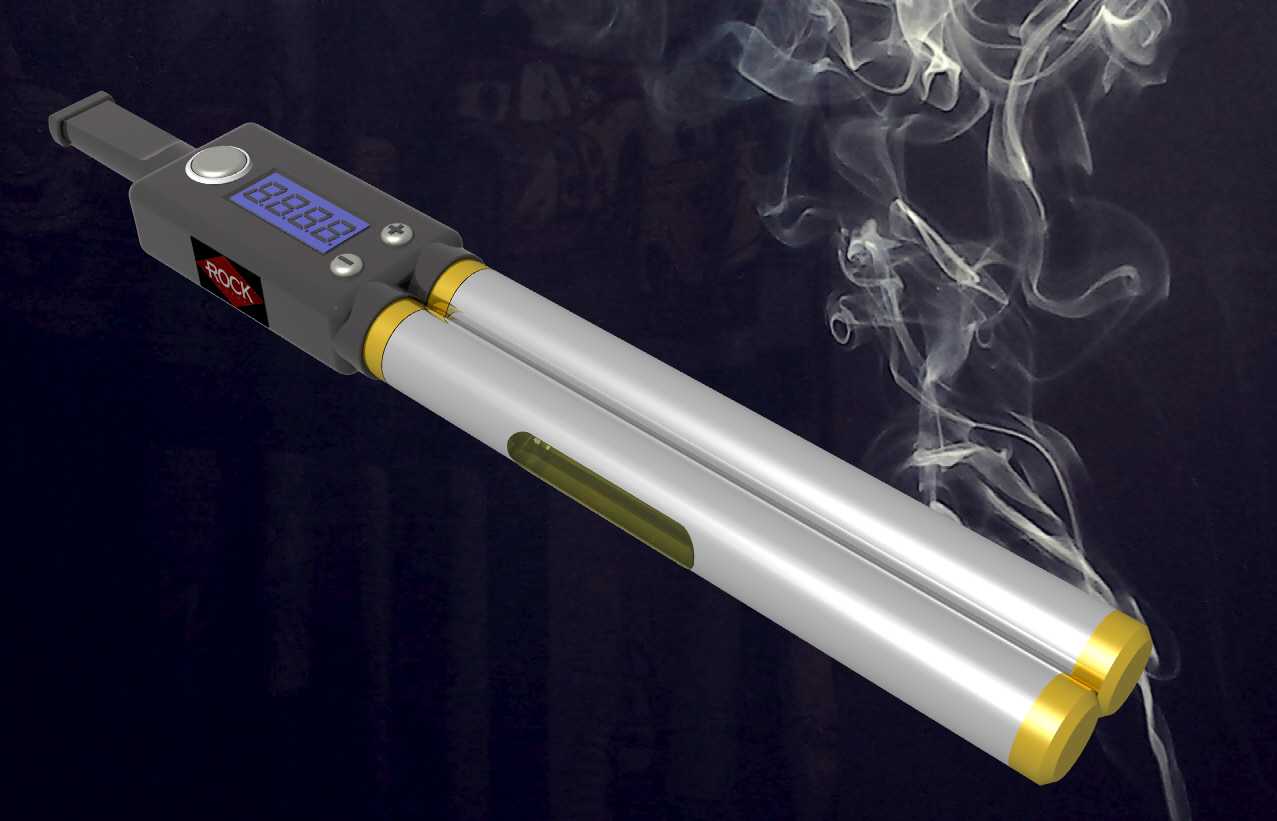

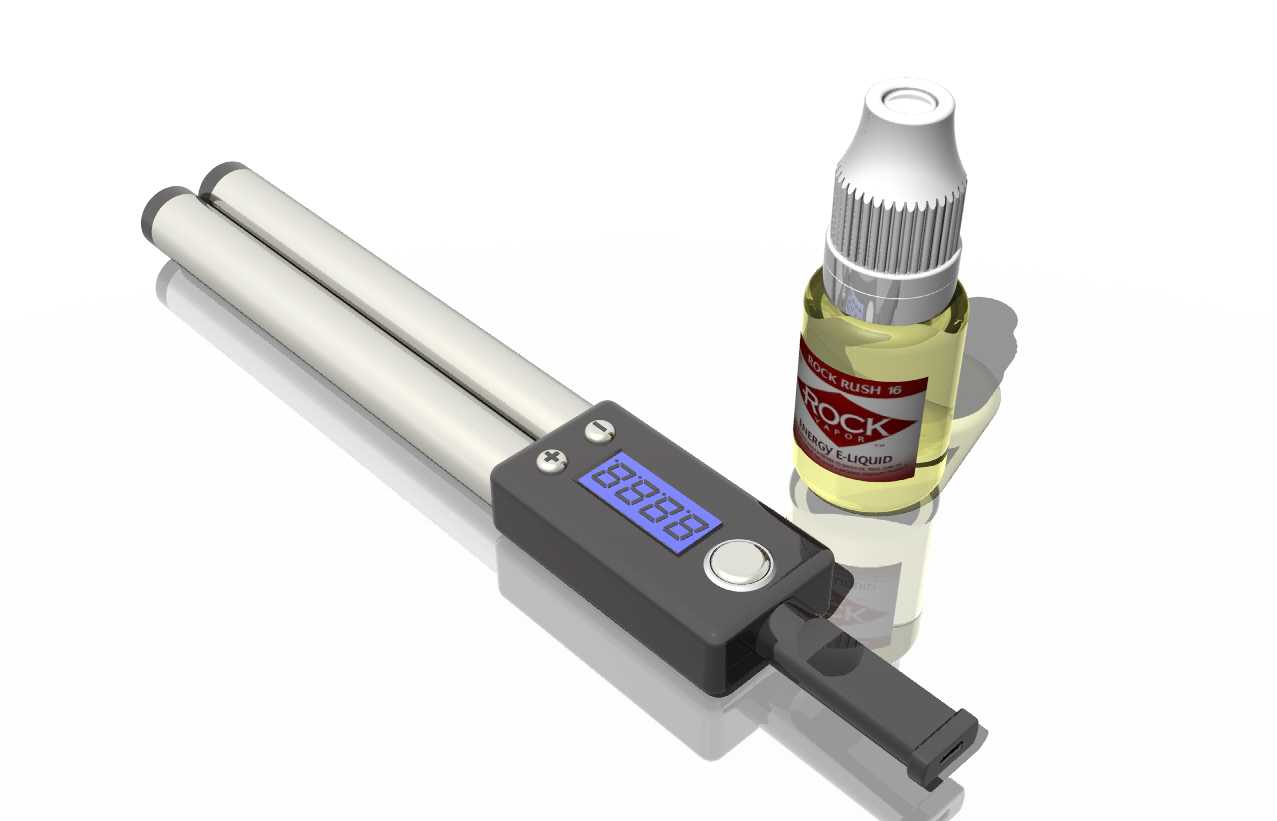

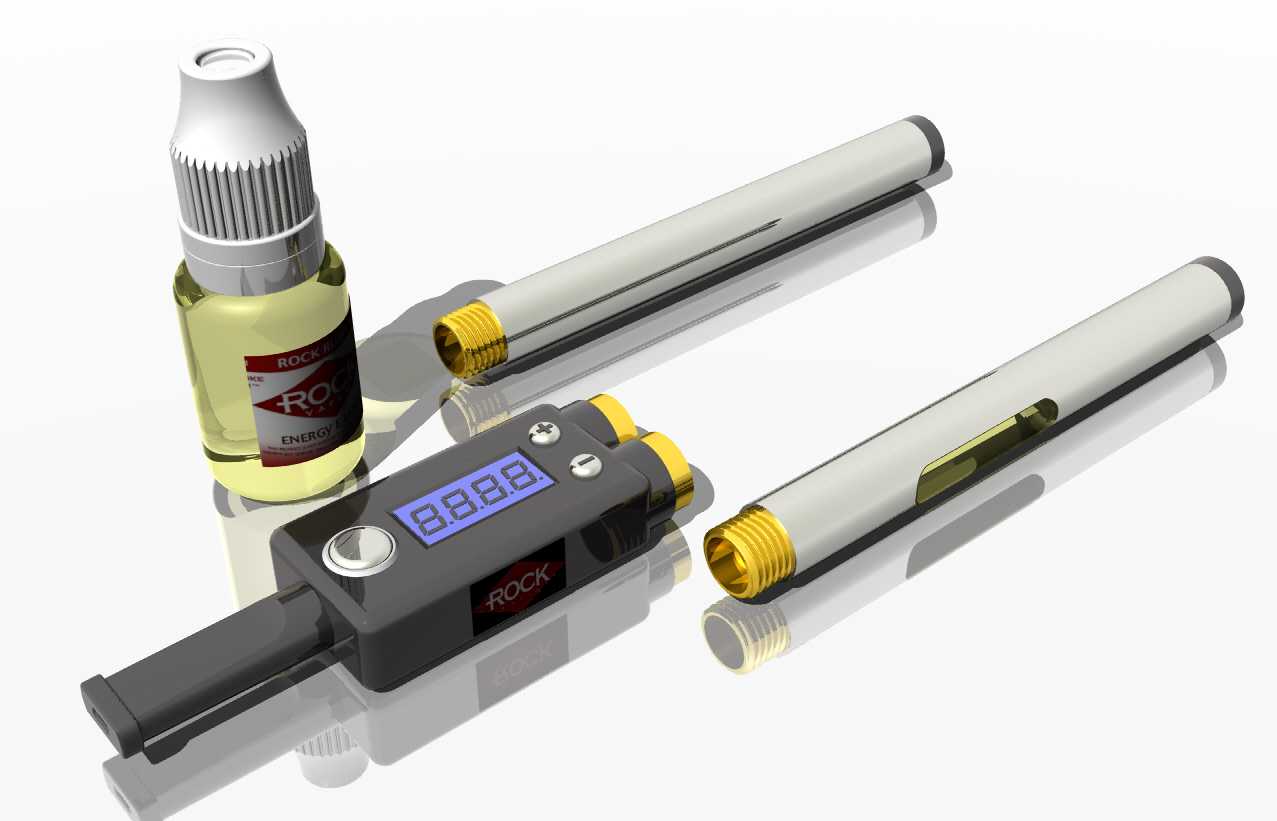

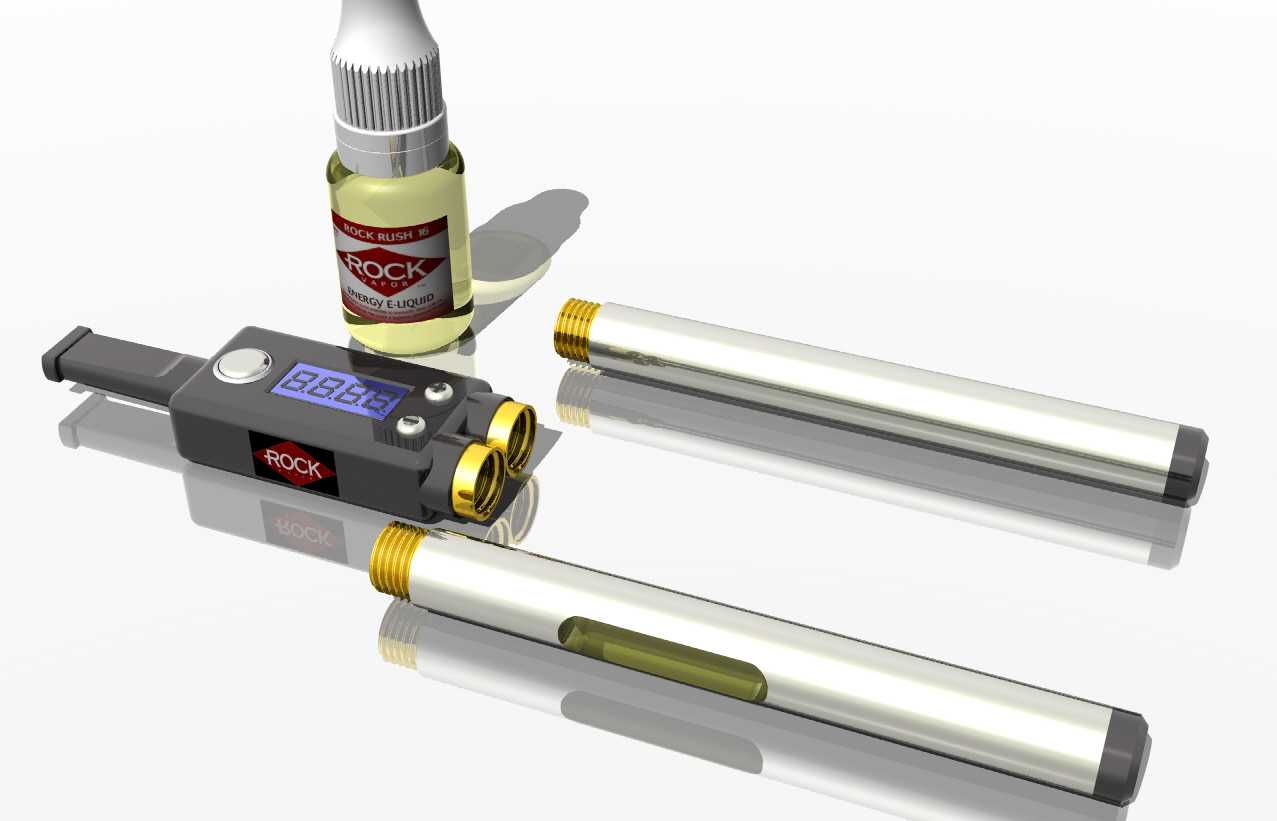

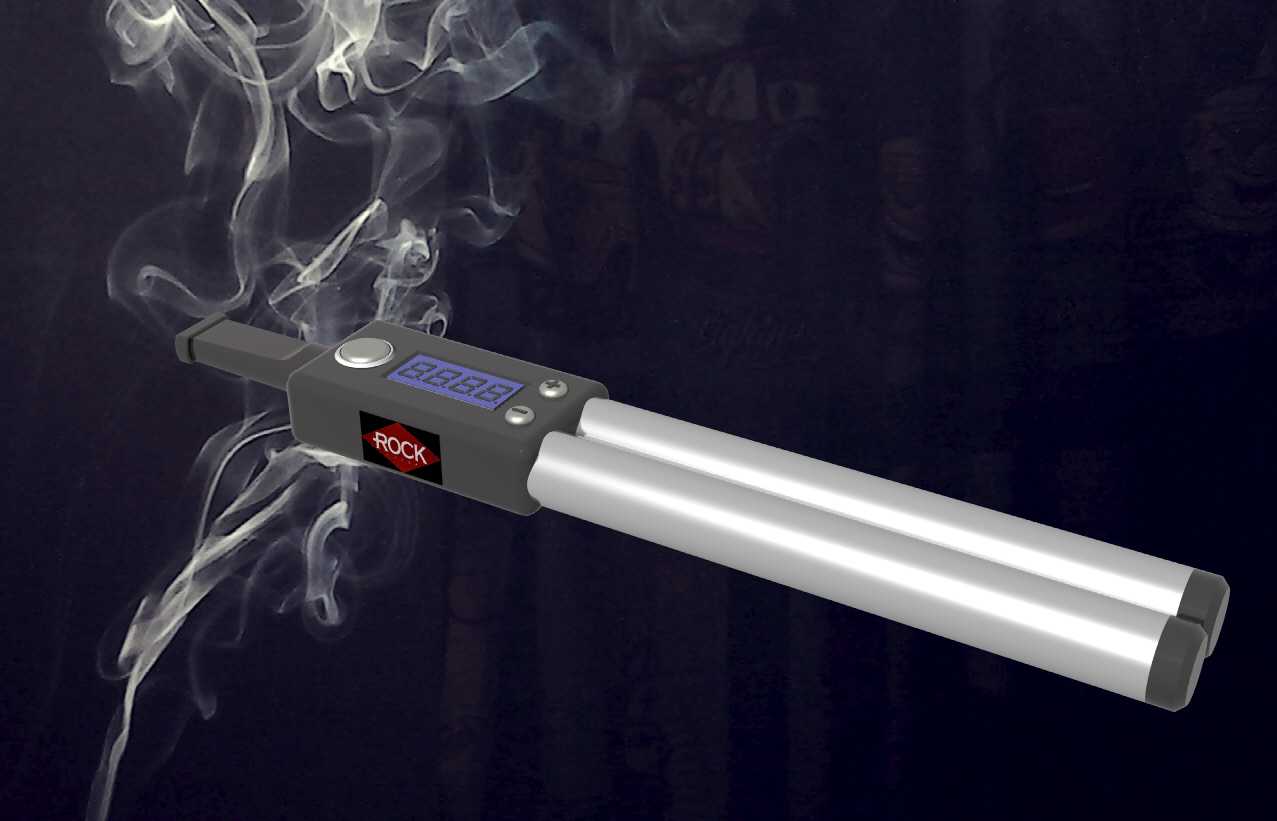

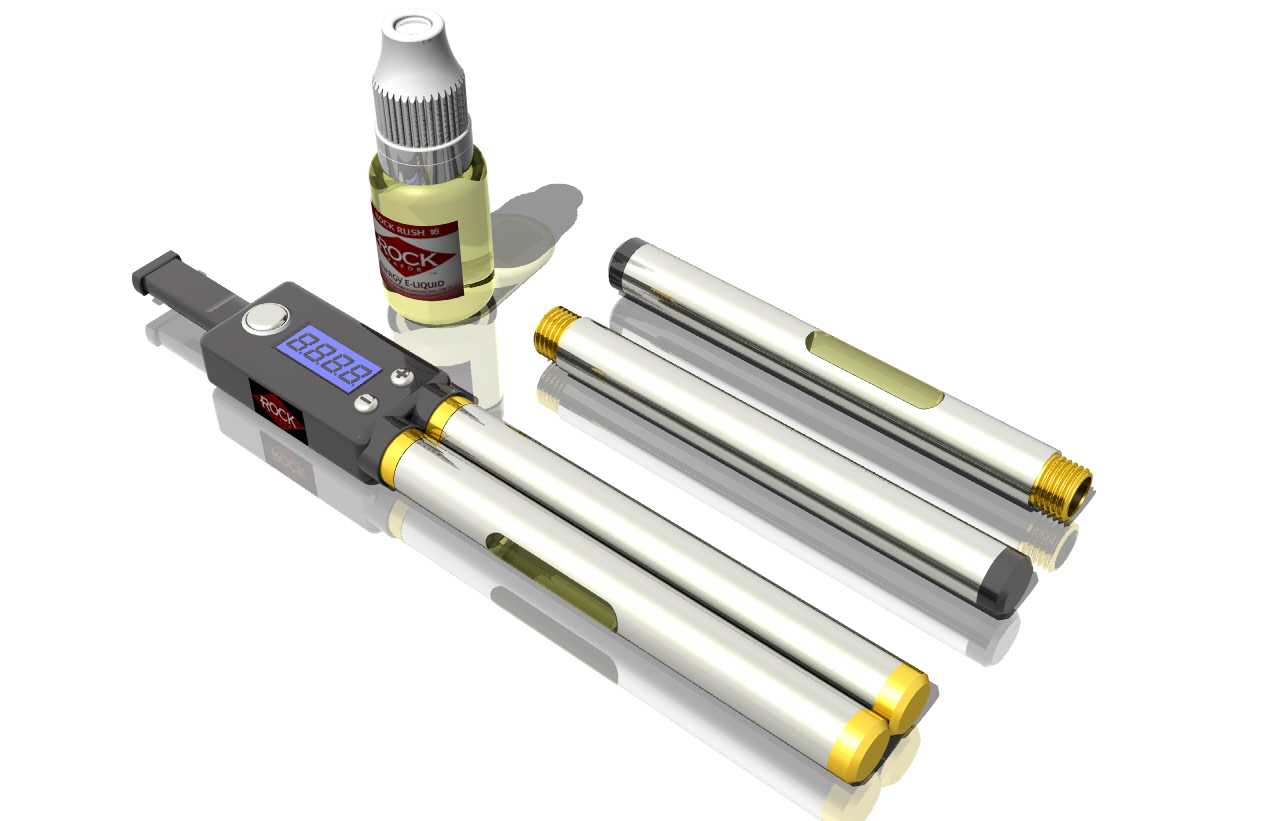

这款双杆式便携雾化设备的结构设计，首先围绕手持便携场景的使用需求展开，整体采用平行双圆柱杆排布的主体构型，单杆直径控制在18mm区间，整体握持段长度适配成年人手掌抓握范围，设备总长度控制在210mm以内，可轻松放入常规裤袋或小型随身包内，满足日常外出携带的使用边界要求。从功能分区来看，设备上端集成控制与显示模块，设置数显屏用于输出工作状态参数，搭配物理按键实现功率调节、功能切换的操作逻辑，控制模块下方做了收窄过渡结构，衔接下方两根平行布置的功能杆体，其中一根杆体集成供电单元，采用可抽拉更换的结构设计，无需拆解整机即可完成电池替换，保障户外无充电场景下的续航连续性；另一根杆体集成储液与雾化发生单元，同样支持快拆更换，可快速替换不同口味的储液组件，无需清理残留即可切换使用体验，杆体端部设置密封结构，避免储液渗漏污染随身物品。设计过程中针对双杆平行排布的受力特性做了结构强化，上端控制模块与两根杆体的衔接处采用内嵌金属衬套的连接方式，避免日常使用中摔落、挤压造成衔接位断裂，杆体外壳采用薄壁金属拉伸成型工艺，表面做阳极氧化处理提升耐磨性能，同时控制整体重量在120g以内，长时间握持不会产生明显的负重感。数显屏嵌入控制模块的下沉式槽位，屏幕表面覆盖透明防护片，与外壳表面保持齐平，避免日常摩擦刮花显示区域，按键采用微凸的硅胶材质，按压行程控制在1.2mm，既保证清晰的按压反馈，又不会突出外壳过多造成误触。储液杆侧面设置透明观察窗，可直观查看内部储液剩余量，提醒用户及时更换储液组件，观察窗与金属外壳之间采用超声波焊接密封，杜绝渗漏风险。供电杆与储液杆的端部都做了圆弧倒角处理，避免尖锐边角划伤衣物或皮肤，杆体与控制模块的衔接处设置环形装饰圈，同时兼具定位密封作用，防止灰尘、汗液从衔接缝隙进入设备内部造成电路故障。从实际应用场景来看，该结构设计既满足个人日常便携使用的需求，快拆式的电池与储液结构也适配长时间户外出行的使用场景，整体结构拆分后零件数量少，装配工序简单，适合批量量产加工，各部件的公差配合经过反复调校，快拆结构的插拔力度控制在合理区间，既不会轻易松脱，又不需要过大的力气即可完成更换操作。
