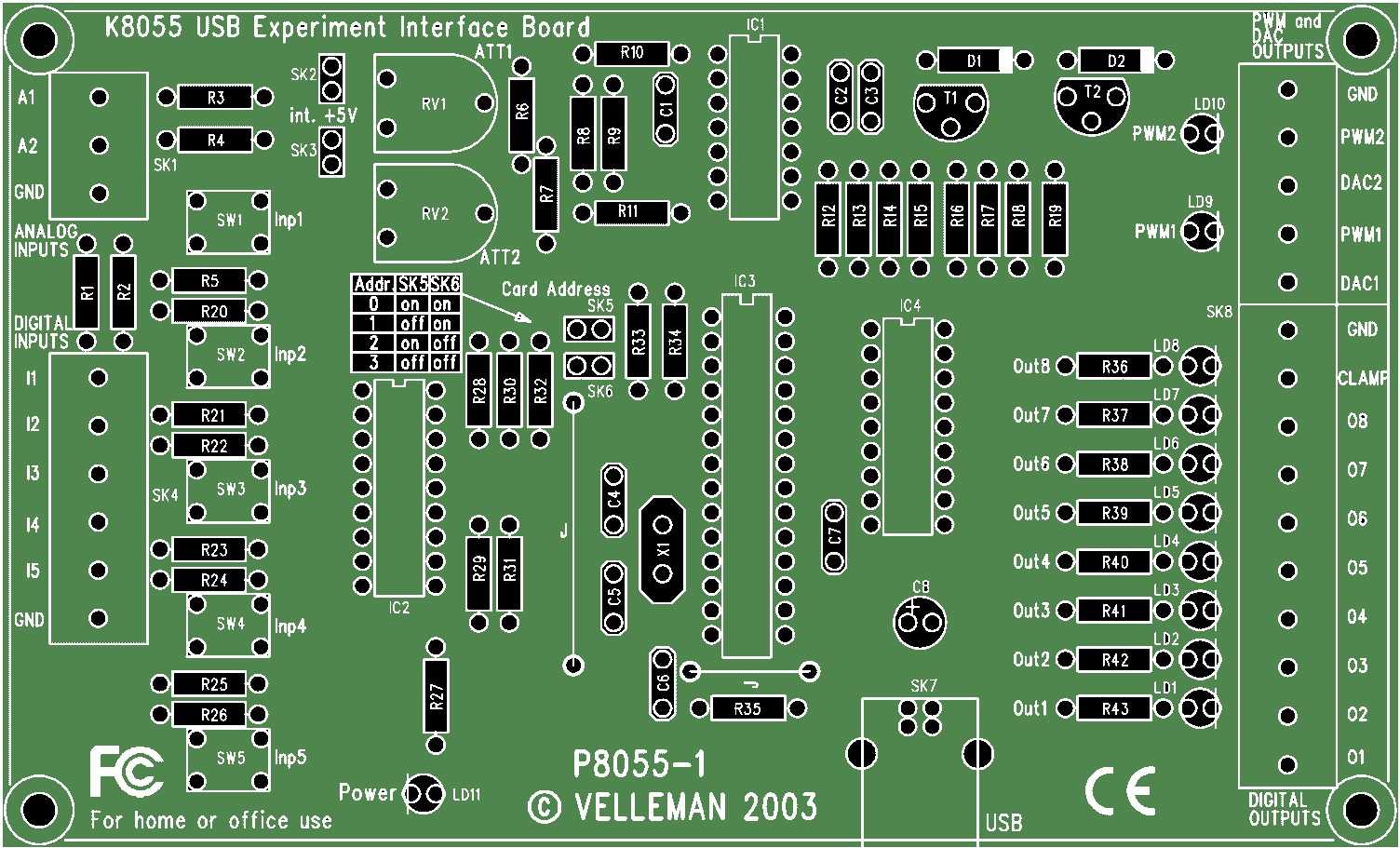

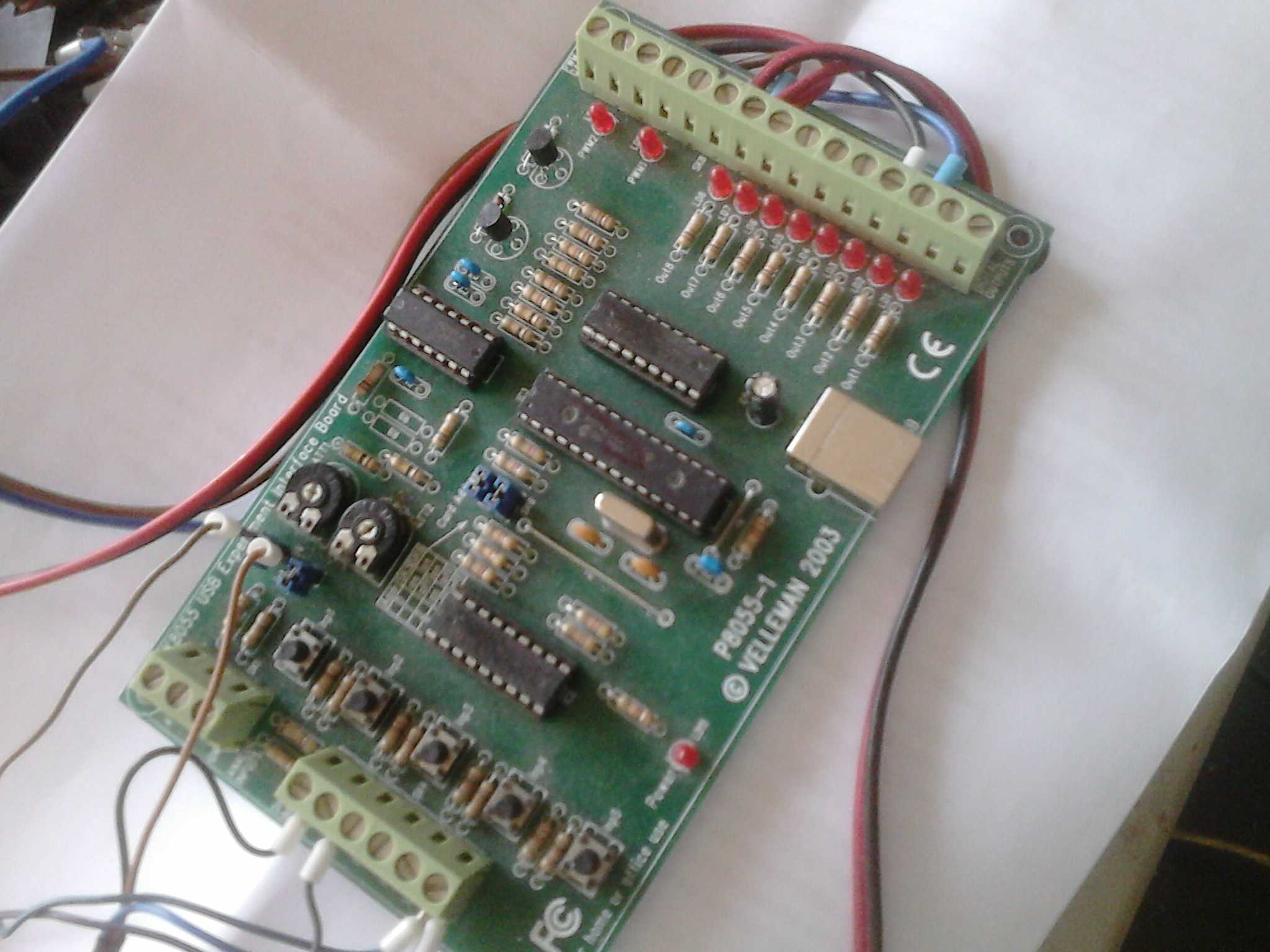

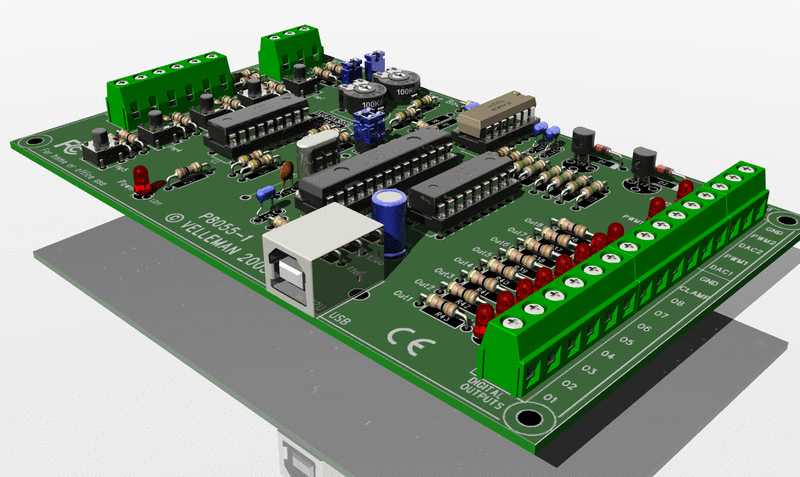

VellemanK8055USB实验接口电路板

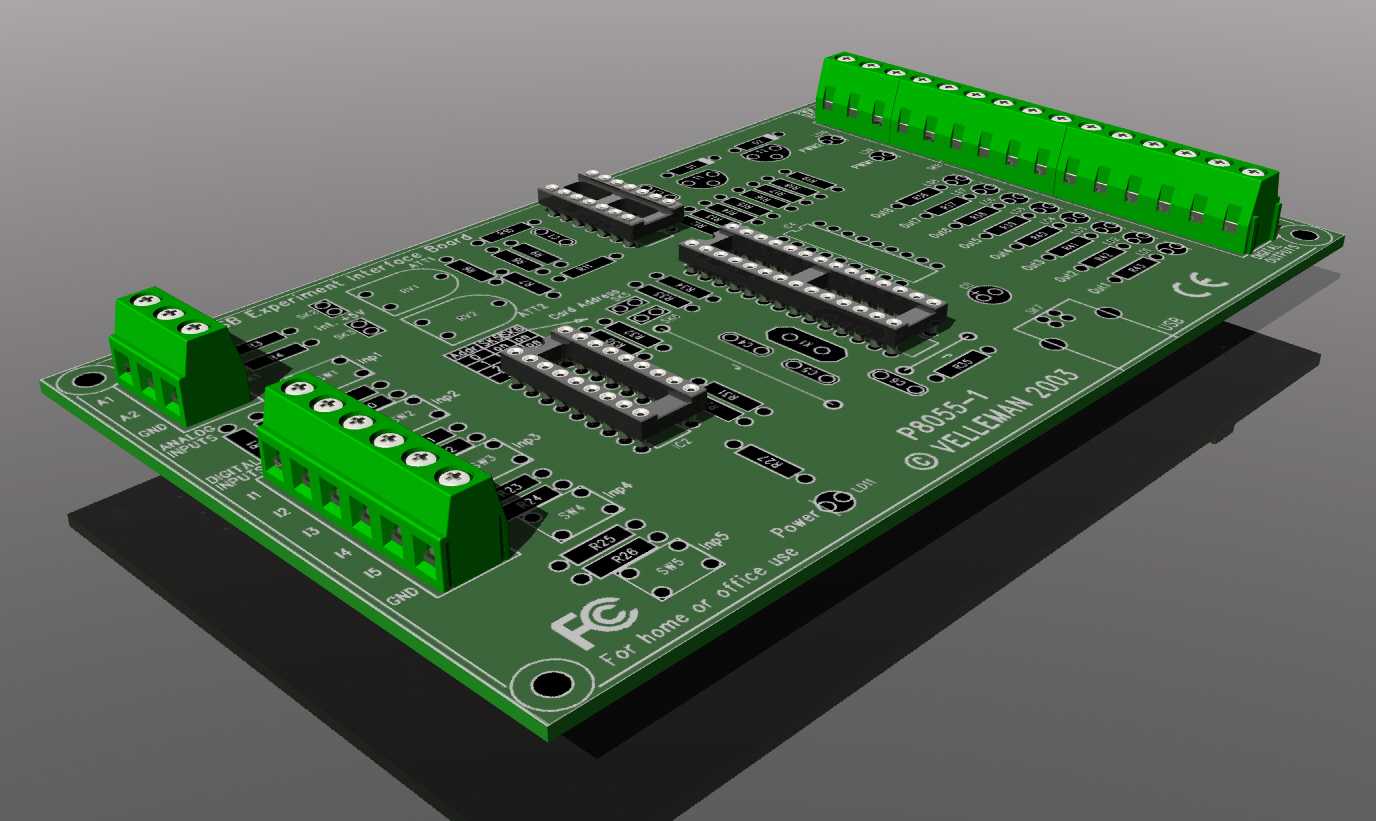

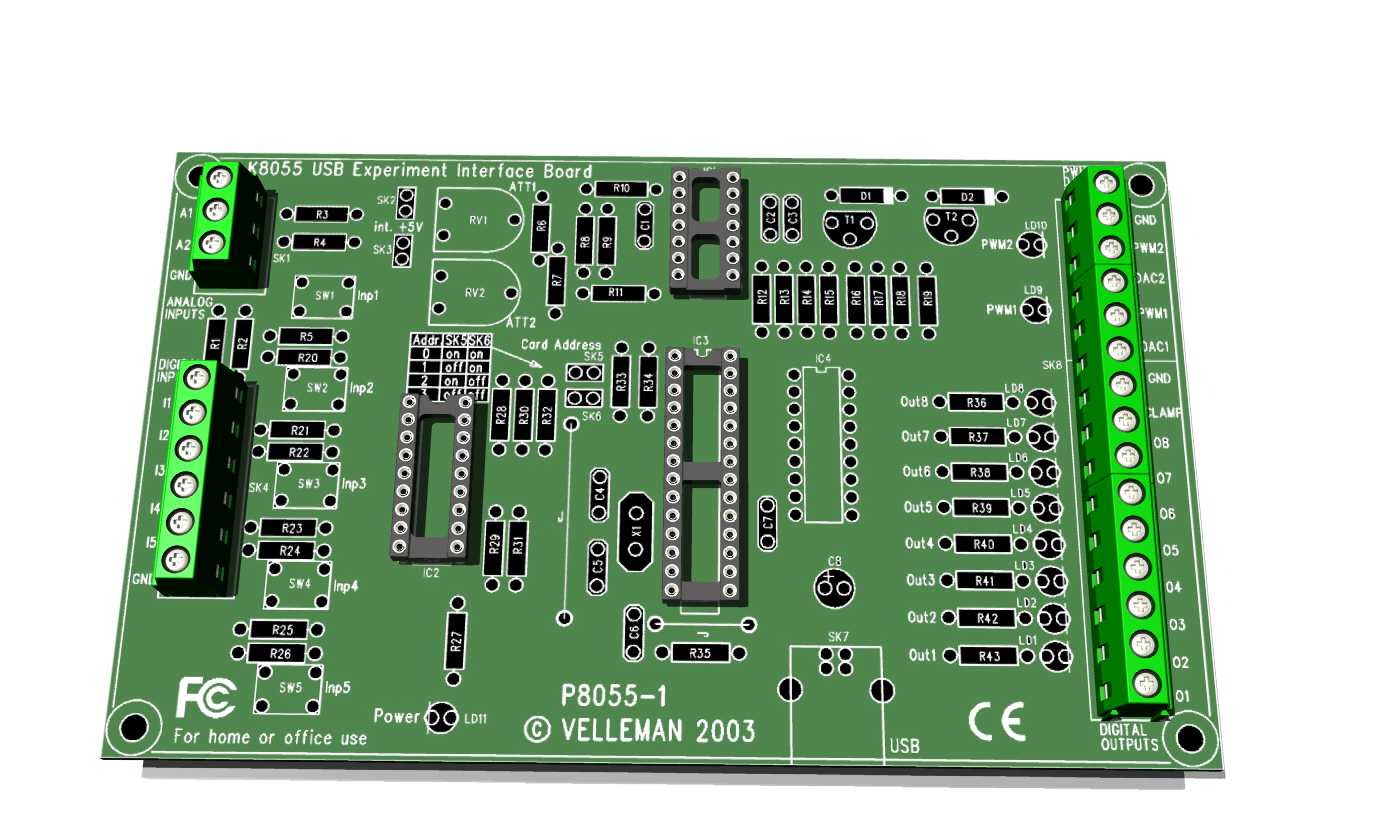

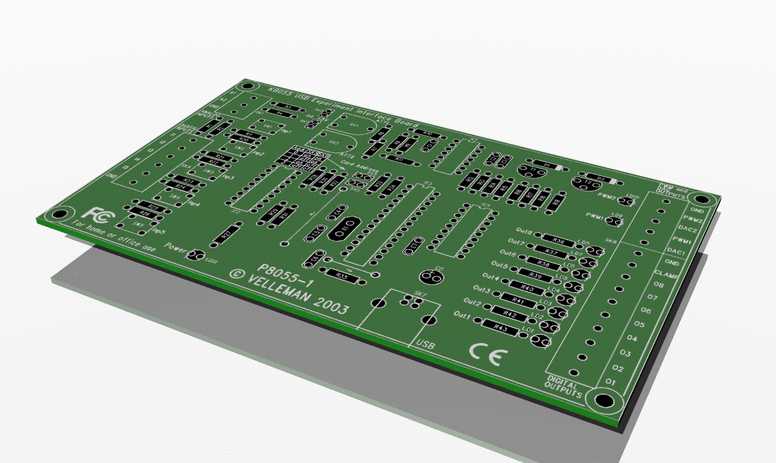

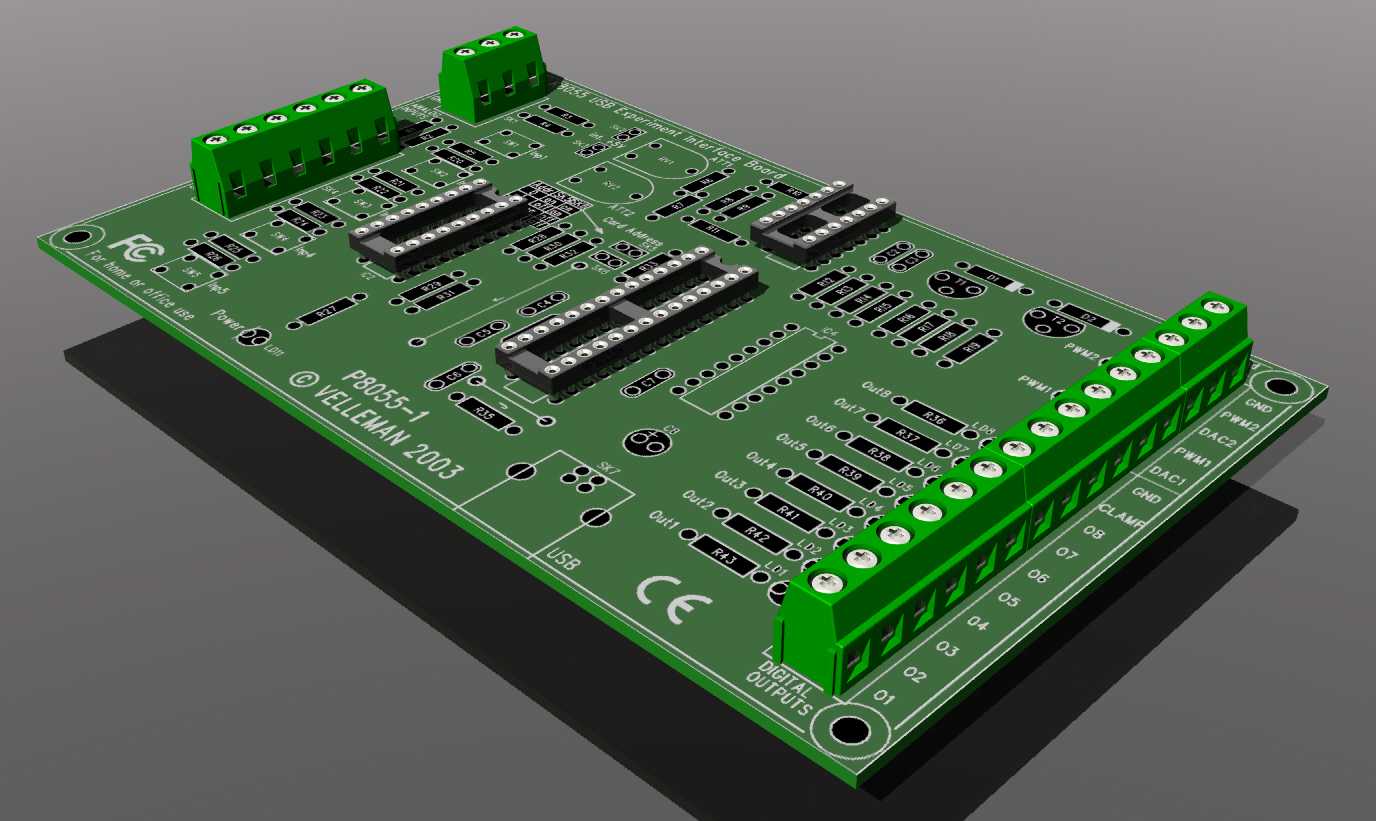

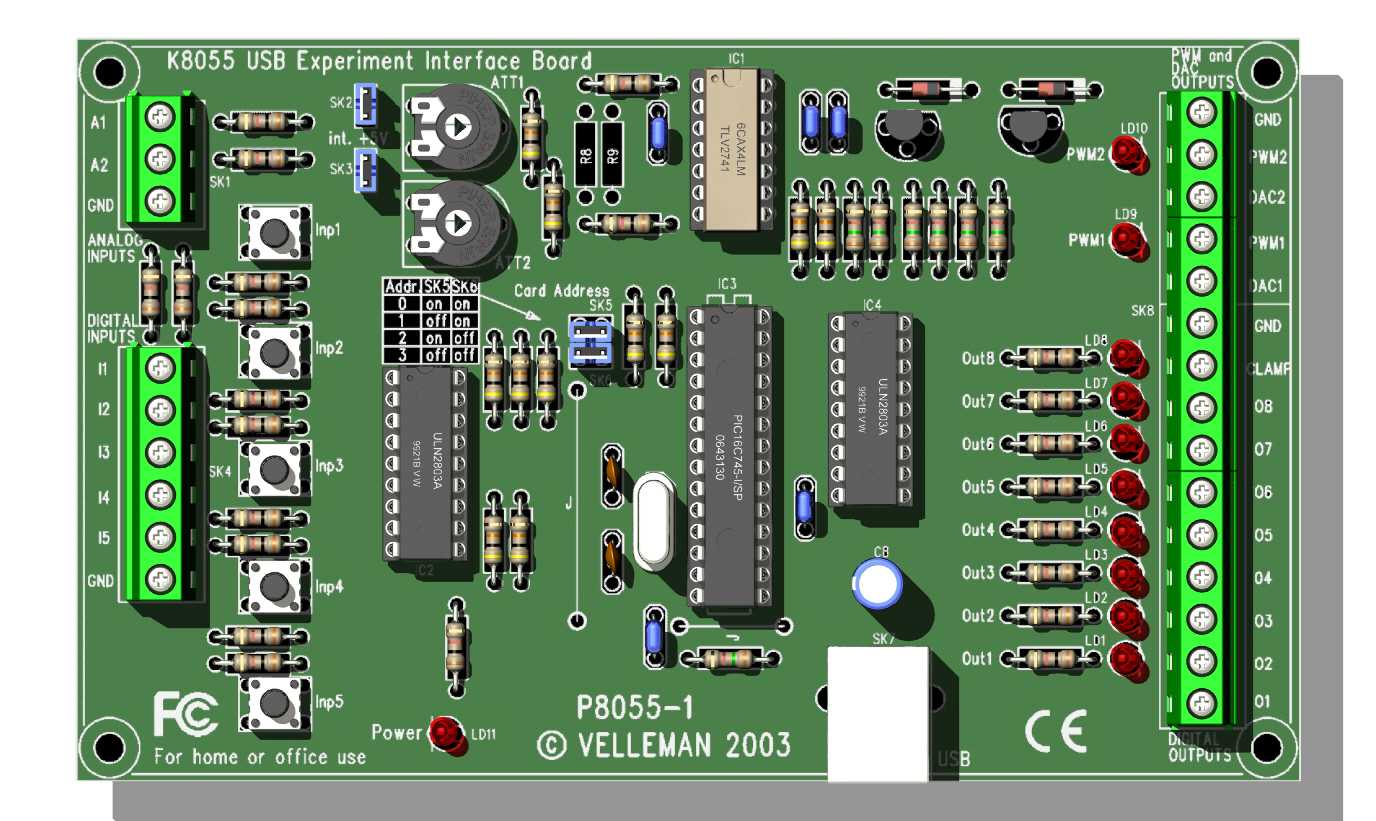

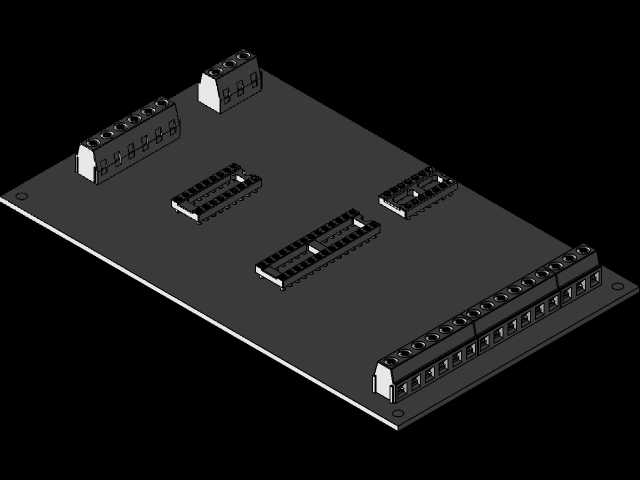

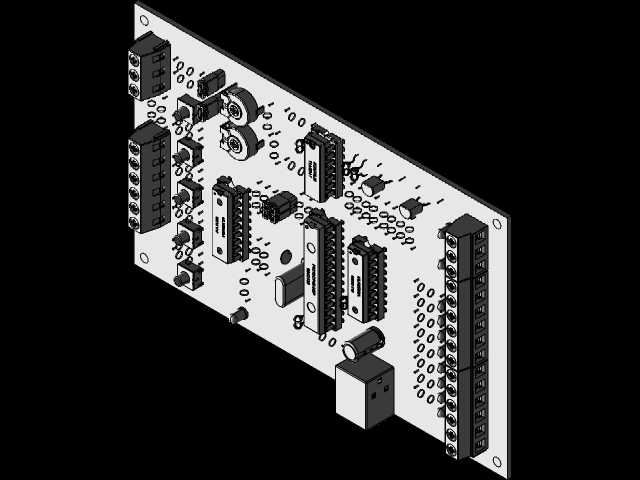

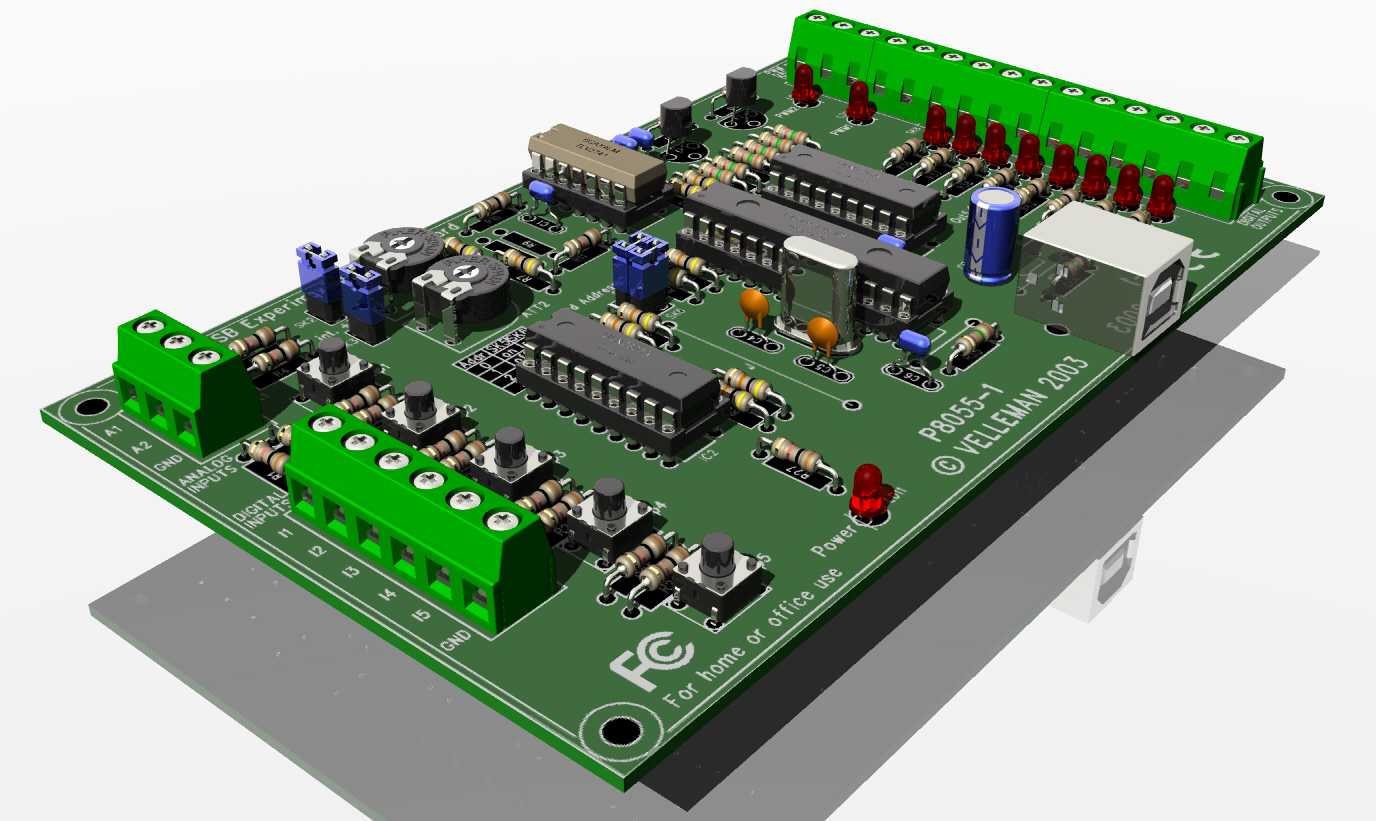

这款USB实验接口板主要面向电子实验、小型测控系统搭建场景，常被用于高校电子实训课程、个人DIY测控项目、小型工业设备的IO扩展场景中，能够为上位机与外部硬件搭建起稳定的数字量、模拟量传输通道，解决普通PC端原生IO接口不足、无法直接对接外部传感与执行器件的问题。板载集成了USB通信芯片、多路数字输入输出通道、模拟量采集与输出通道，配套的接线端子排沿板边排布，能够直接对接外部按钮、传感器、继电器、小型指示灯等常见外设，无需额外焊接转接线路，大幅降低实验阶段的接线复杂度。从设计思路来看，整块板采用FR-4环氧玻纤基板，元件布局遵循信号流向规则，USB接口放置在板侧边缘位置，方便直接插接USB线缆与上位机连接；功率元件与信号处理元件分区排布，减少电源回路对弱信号采集的干扰，板上预留的固定安装孔位于板体四角，适配标准M3规格螺丝，可直接固定在实验台架、设备电控仓内的安装位上。板体边缘的绿色接线端子采用螺丝压接式设计，能够适配0.2-1.5平方毫米的多股铜芯导线，接线后抗拉扯能力强，适合实验场景下频繁改接线的使用需求。板上集成的五路数字输入通道可直接对接干接点信号、NPN型集电极开路输出信号，两路模拟量输入通道支持0-5V电压信号采集，两路数字输出通道可直接驱动小型继电器、LED指示灯等负载，两路模拟量输出可输出0-5V电压信号用于控制外部调压模块、小型驱动装置。在安装边界上，板体整体为矩形结构，所有外接元件的最高高度不超过15毫米，安装时预留20毫米的上方空间即可满足接线与元件散热需求，板底无突出元件，可直接贴合金属安装面固定，无需额外预留底部间隙。板上的滤波电容沿电源输入回路排布，能够有效滤除USB端口供电的纹波干扰，保障通信与信号采集的稳定性，板载的状态指示灯可直观显示电源状态、通信状态与各通道输出状态，方便调试阶段快速排查接线与程序问题。
