MELF封装DO-213AB贴片二极管外壳结构

项目分类:3D模型 发布时间:2021-10-07 ID:304610
  • MELF封装DO-213AB贴片二极管外壳结构
  • MELF封装DO-213AB贴片二极管外壳结构
  • MELF封装DO-213AB贴片二极管外壳结构
  • MELF封装DO-213AB贴片二极管外壳结构
  • MELF封装DO-213AB贴片二极管外壳结构

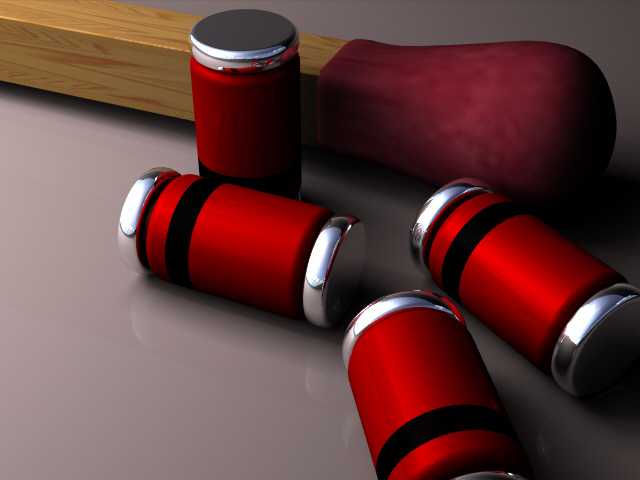

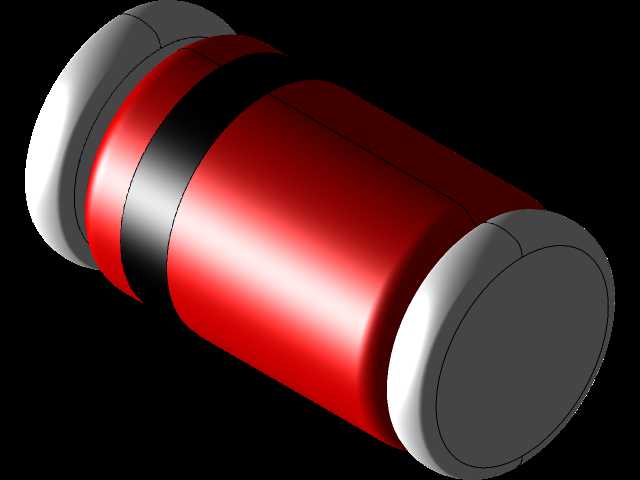

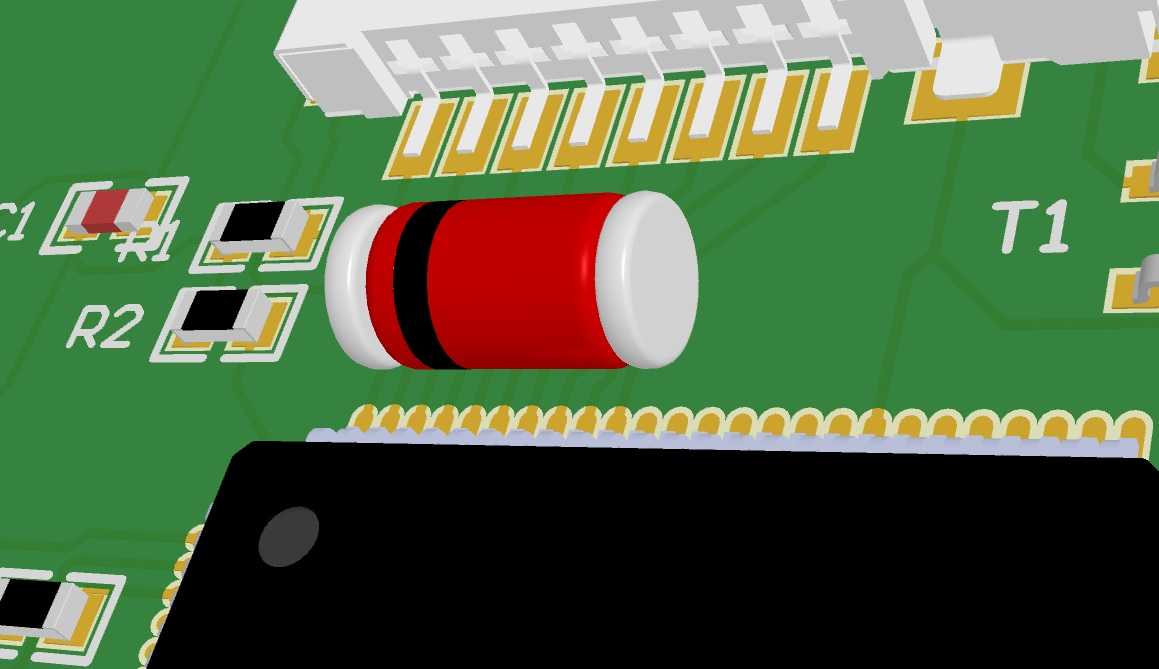

在消费电子、工业控制板卡、汽车电子控制单元的PCB表面贴装产线环节,这类圆柱形无引脚贴片封装的元件外壳,是小功率二极管、齐纳稳压管实现自动化贴装的核心载体结构。不同于常规方形塑封SMD元件,MELF封装的圆柱外形在早期高速贴片机作业中曾存在吸嘴吸附偏移的问题,因此这款DO-213AB外壳在两端金属电极端做了精准的平面度管控,端面粗糙度控制在贴装吸附要求的范围内,避免高速取料过程中出现打滑、抛料的情况,适配主流中高速贴片机的吸嘴尺寸公差。从结构设计逻辑来看,外壳主体采用红色绝缘封装材质,中部的黑色环带是元件极性标识的预留位,生产环节可通过色环印刷快速区分元件正负极与稳压值档位,无需额外增加激光打标工序,适配大批量卷带包装的生产节拍。两端的金属帽采用压合工艺与绝缘主体结合,金属帽的镀层厚度满足无铅波峰焊、回流焊的耐高温要求,焊接过程中不会出现镀层脱落、焊盘浸润不良的问题,同时金属帽的外径与主体绝缘层的外径差控制在极小范围内,避免卷带封装时出现卡带、元件翻转的情况。这款外壳的外形尺寸严格控制为长度5.2毫米,直径2.6毫米,对应的PCB焊盘设计需要匹配圆柱外形的焊接接触面,焊盘间距不能超过元件本体长度的公差范围,否则会出现立碑、虚焊的焊接缺陷;同时在PCB布局时,这类圆柱形元件需要避开板边的拼版V-CUT位置,以及螺丝固定孔的应力集中区域,避免组装过程中外壳受应力挤压出现开裂,导致内部芯片受潮失效。在实际电路应用中,这类封装的元件通常用于小电流信号整流、端口浪涌钳位、低压参考电压稳压等场景,外壳的绝缘耐压等级满足常规低压电子设备的安规要求,两端金属电极的接触电阻足够低,不会对小信号回路的阻抗匹配造成额外影响。设计三维结构时,需要重点管控两端金属帽的同轴度,以及主体圆柱的圆柱度公差,若同轴度偏差过大,会导致贴片机视觉定位时识别偏移,直接造成贴装坐标偏差,拉低产线良率;同时绝缘主体的外表面不能有明显的合模线凸起,否则会导致卷带包装时元件卡滞,影响供料器的正常送料节奏。
