带保险丝仓的IEC电源接插件结构设计

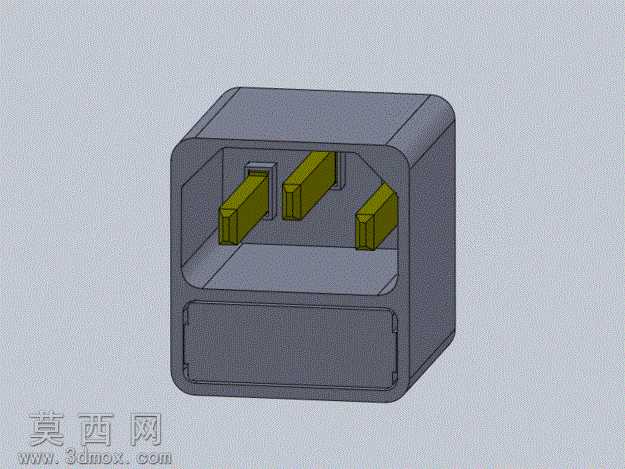

本作品为集成保险丝收纳仓的IEC电源接插件三维结构设计，建模过程中首先依据IEC电源接插件的通用尺寸规范，确定整体外壳的外轮廓尺寸，采用圆角过渡的立方体外壳造型，避免尖锐棱角带来的装配剐蹭问题，同时提升外壳的结构抗形变能力。建模阶段优先完成外壳主体的腔体结构绘制，在腔体内部精准预留三个接插端子的安装定位槽，每个定位槽的尺寸与端子的插装公差匹配，保证端子装配后不会出现松动偏移，接插时的对位精度符合电气连接要求。端子部分采用导电铜件的常规造型设计，为长方体带导向倒角的插片结构，建模时还原了插片根部的定位凸台结构，确保端子装入外壳后可以与壳体卡合固定，不会在插拔过程中出现移位。外壳正面下方预留了独立的保险丝仓腔体，腔体边缘设计了卡扣式的仓盖安装位，仓盖与壳体采用薄壁卡扣配合，无需额外紧固件即可实现仓盖的开合，方便后期更换保险丝，同时仓盖与壳体的配合缝隙控制在合理范围内，避免灰尘进入腔体内部影响电气安全。材质渲染阶段，外壳部分采用哑光阻燃工程塑料材质，调整材质的粗糙度参数还原塑料外壳的细腻磨砂质感，接插端子部分采用黄铜金属材质，添加轻微的金属反光效果还原铜件的导电件外观，仓盖部分与外壳采用同色系材质，仅在边缘做细微的分模线处理还原真实注塑件的工艺特征。结构设计上充分考虑了实际使用的安全性，接插端子与保险丝仓之间设置了隔离挡墙，避免保险丝熔断时的电弧影响接插端子的连接稳定性，外壳的壁厚均匀一致，符合注塑成型的工艺要求，不会出现壁厚不均导致的注塑缩水问题，整体腔体内部的走线空间预留充足，方便内部导线的焊接与排布，所有棱角位置均做了圆角处理，避免装配时划伤操作人员，同时提升整体结构的抗冲击性能，在日常插拔使用过程中不易出现外壳开裂的问题。
