带防尘盖结构双列球轴承三维建模作品

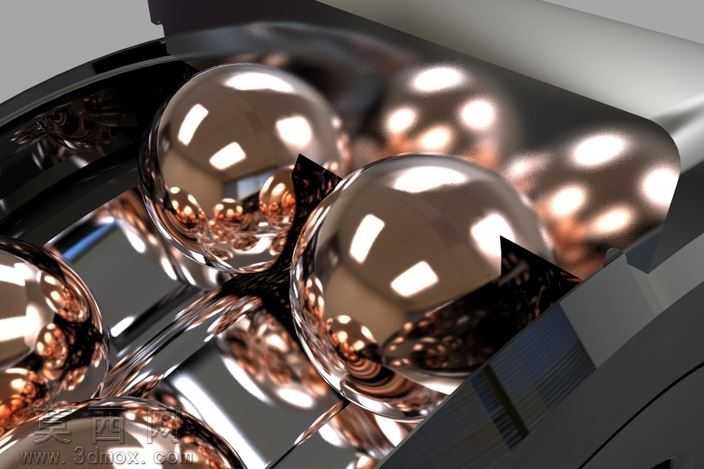

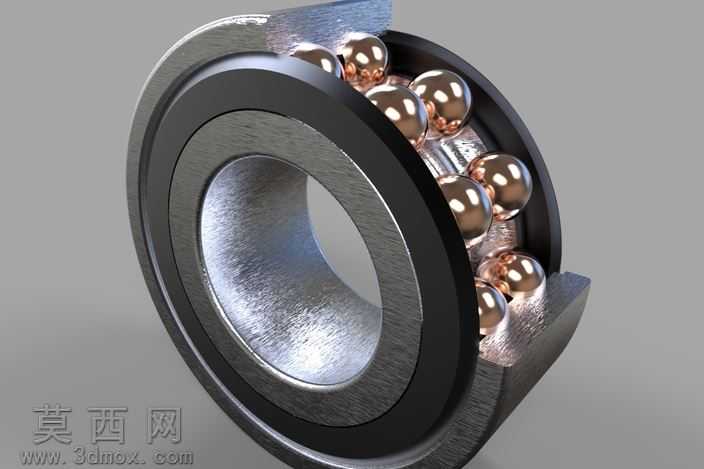

本作品为带防尘盖结构的双列球轴承三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计标准中滚动轴承的尺寸规范与结构逻辑，从整体布局到细节特征均还原真实工业轴承的设计要求。建模初始阶段先完成基准轴与基准面的搭建，以轴承的中心轴线为核心定位基准，依次绘制内圈、外圈的回转截面草图，通过回转特征生成内外圈的基础基体，过程中严格控制内外圈的滚道曲率半径、沟道位置偏移量，确保双列滚道的同轴度与平行度符合双列球轴承的载荷承载设计要求，可同时承受径向载荷与双向轴向载荷的结构特性通过滚道的空间布局得到精准体现。滚动体建模部分，先绘制单个钢球的球体特征，根据轴承的节圆直径计算钢球的分布圆周参数，通过圆周阵列命令生成整列的滚动体，两列滚动体的排布位置严格对应内外圈的双列滚道，保证滚动体与滚道的接触位置贴合实际装配关系，还原滚动体在滚道内的滚动支承逻辑。防尘盖结构的建模重点还原密封防护的功能特性，根据内外圈的防尘盖卡槽尺寸，绘制防尘盖的截面轮廓，通过回转特征生成环形防尘盖，精准匹配卡槽的装配间隙，既体现防尘盖阻隔外界粉尘、杂质进入轴承内部的防护作用，也还原了防尘盖与内外圈的配合结构，避免出现结构干涉的设计问题。材质与渲染环节，针对轴承不同部件的工业材质特性进行参数调整：内外圈与滚动体采用轴承钢材质，调整金属材质的反射率、粗糙度参数，还原高碳铬轴承钢经淬火磨削后的光亮金属质感，表面呈现细腻的磨削纹理与冷调金属光泽；防尘盖根据常用的冲压钢板或橡胶密封材质特性，调整对应的漫反射与粗糙度参数，区分金属防尘盖的哑光金属质感或橡胶防尘盖的非金属质感，让不同部件的材质区分清晰可辨。渲染阶段采用工作室光照环境，通过多角度光源布置突出轴承的结构层次，半剖视角的展示方式可以清晰呈现内部双列滚动体的排布、滚道的配合结构以及防尘盖的安装位置，让观看者可以直观理解双列球轴承带防尘盖结构的内部构造与装配关系。整个建模过程遵循自上而下的设计思路，先确定整体的外形尺寸与核心参数，再逐步细化各个部件的细节特征，所有特征均采用参数化驱动，可根据不同的轴承型号调整尺寸参数快速生成同系列不同规格的轴承模型，兼顾了模型的还原度与可编辑性，可用于机械装配演示、轴承结构教学、设备虚拟装配等多个场景。
