赛车改装用锥形高流量空气滤清器

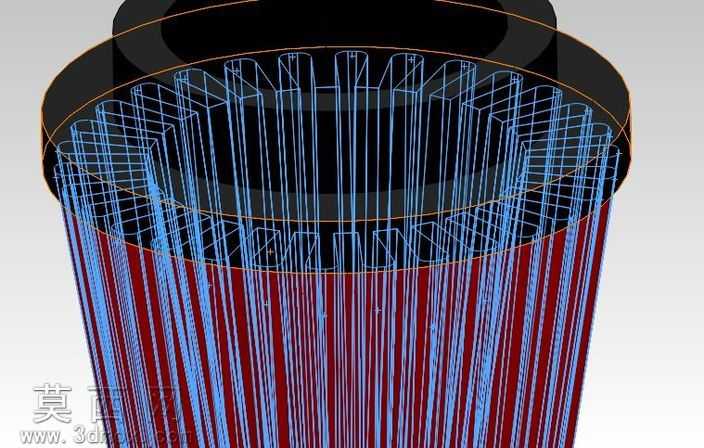

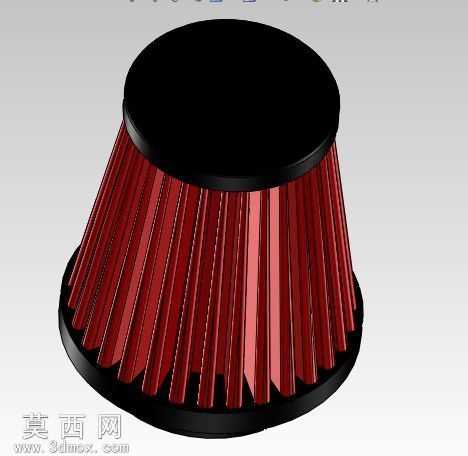

本作品为赛车进气系统专用的锥形空气滤清器三维模型，建模阶段以实际改装用高流量空滤的实物尺寸为基准，先通过旋转特征构建上下两端的密封端盖基体，上端盖为封闭的圆形平面结构，下端盖为带中心进气通孔的环形结构，两端盖边缘均做了适配滤材安装的卡位凸台结构，保证装配后滤材与端盖的密封性能，避免未过滤空气直接进入进气道。滤材部分采用褶状锥形结构设计，建模时先绘制单道褶皱的截面轮廓，通过圆周阵列生成整圈的褶皱滤材形态，褶皱的深度、折角间距均参考竞技级空滤的参数设置，既保证足够的过滤接触面积，又能降低进气阻力，满足赛车大马力工况下的进气流量需求。材质渲染阶段，上下端盖赋予哑光黑色硬质工程塑料材质，添加细微的磨砂颗粒质感，还原橡胶改性塑料的触感与视觉效果；褶皱滤材部分赋予多层复合过滤纤维材质，主体为饱和度较高的正红色，在褶皱的棱边位置添加细微的高光反射，模拟纤维滤材经定型处理后的挺括质感，褶皱缝隙处添加轻微的阴影层次，突出褶状结构的立体形态，同时在滤材表面添加极细微的纤维纹理贴图，提升模型的真实度。结构设计上，整体呈上窄下宽的圆锥台形态，相比普通圆柱形空滤拥有更大的过滤面积，锥形的导流结构能够让进气气流更顺畅地汇入进气管道，减少进气紊流；下端盖的中心通孔尺寸适配常见的赛车进气喉管规格，端盖内侧预留了卡箍安装的卡位结构，可直接与进气管道对接固定，上下端盖与滤材的结合处做了包边结构设计，模拟实际产品中聚氨酯胶封的固定结构，保证滤材在高负压进气工况下不会出现脱胶移位的问题。建模过程中对所有棱角做了符合实际生产工艺的圆角处理，避免出现尖锐的不合理结构，各部件的装配间隙控制在合理范围内，既可以拆分展示内部结构，也可直接用于赛车进气系统的装配模拟、改装方案的效果展示，模型的尺寸比例完全符合实物规格，可直接用于渲染出图、3D打印验证或者改装教学演示使用。
