小型便携气泵式微型压缩设备结构设计

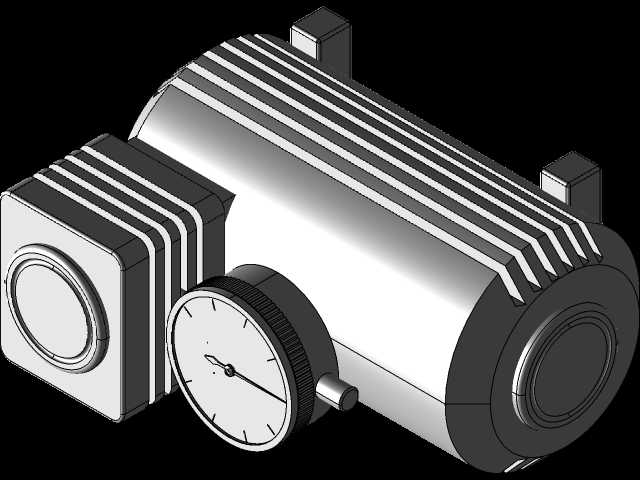

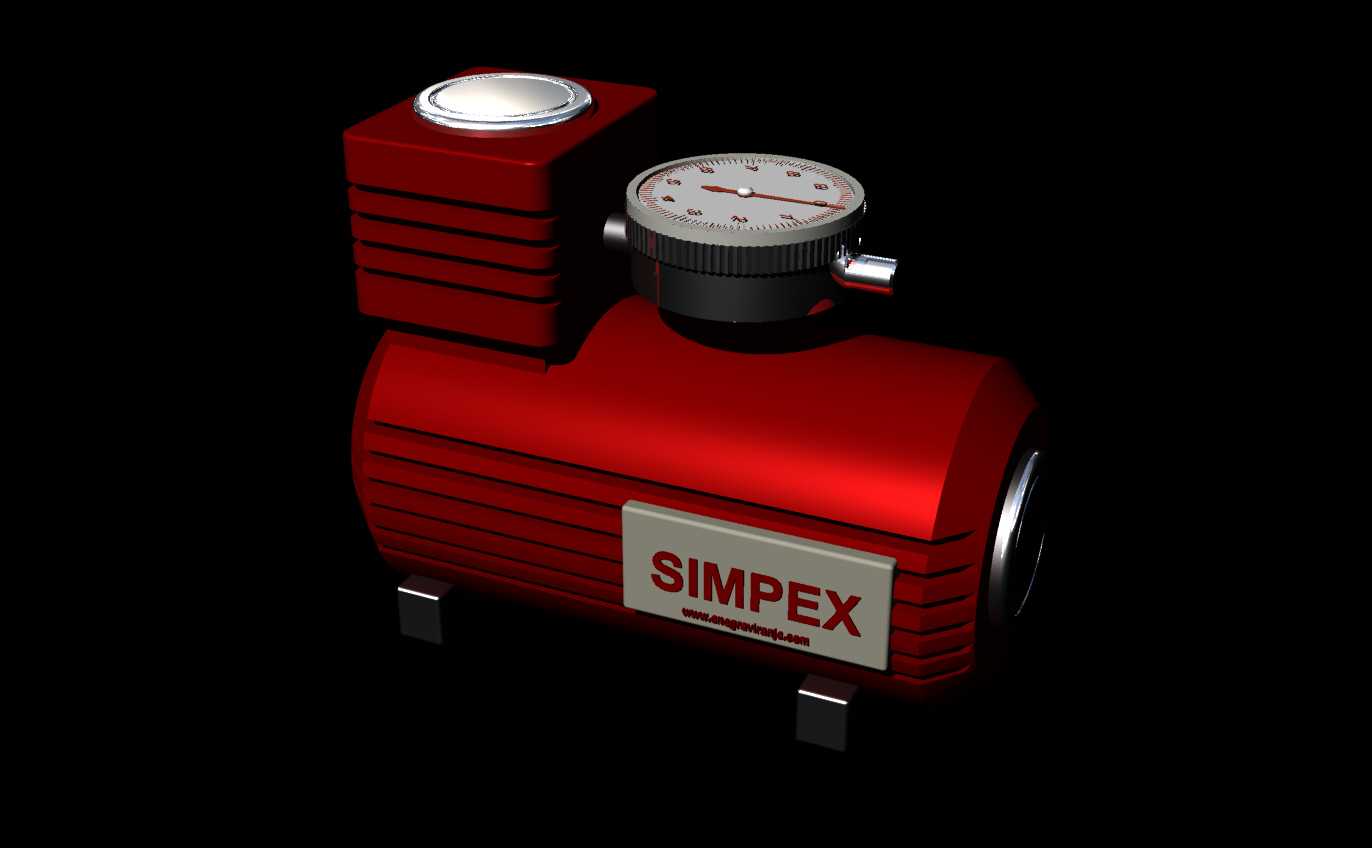

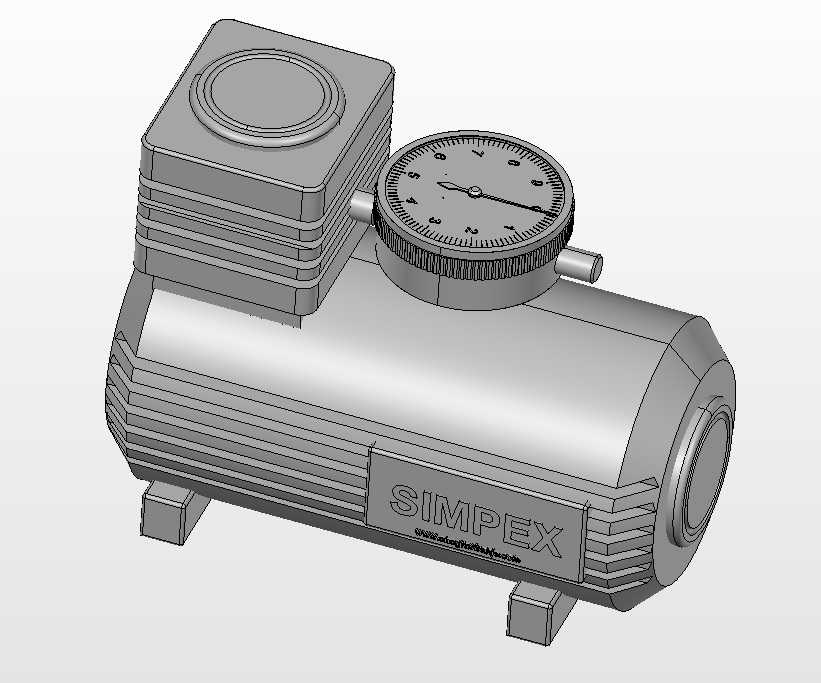

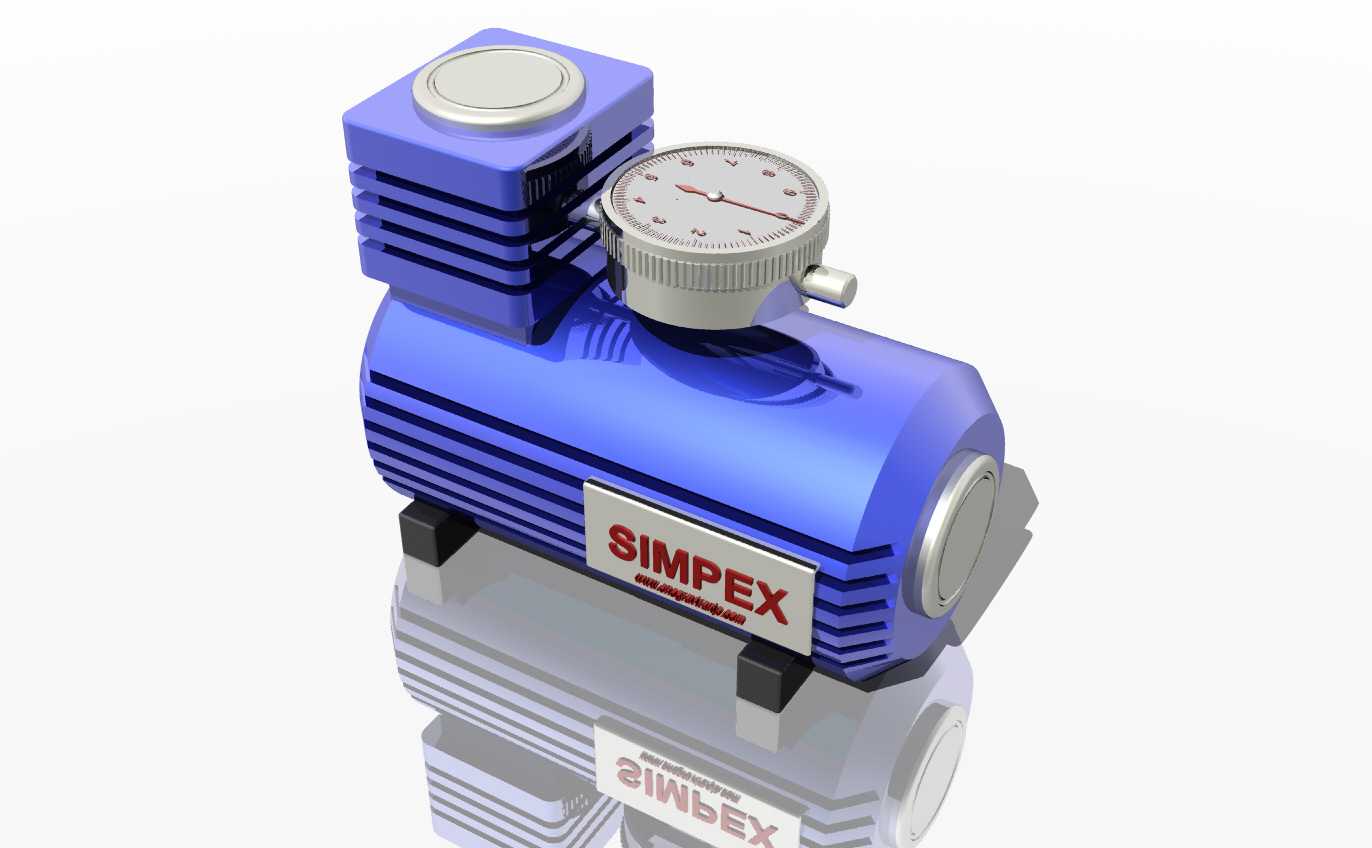

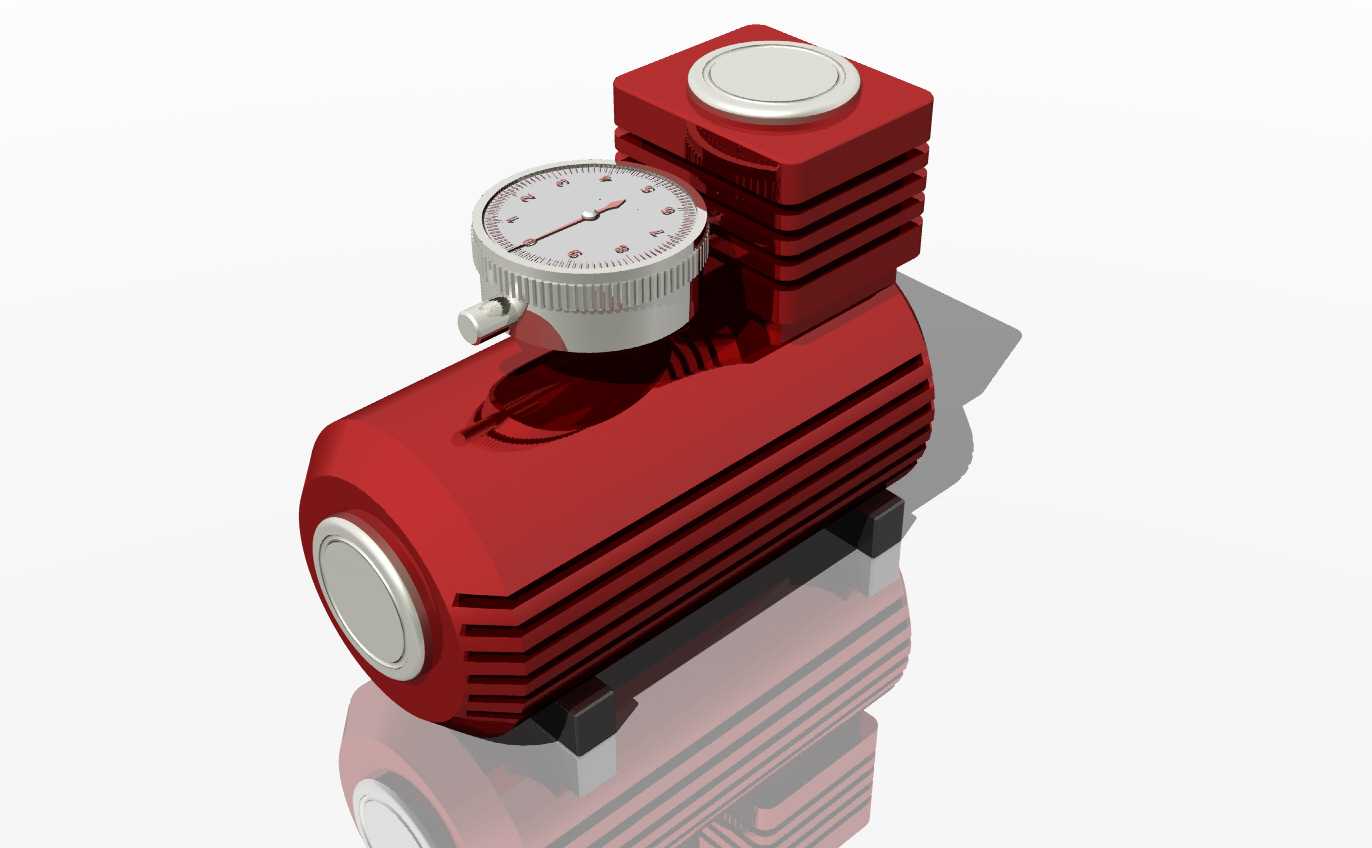

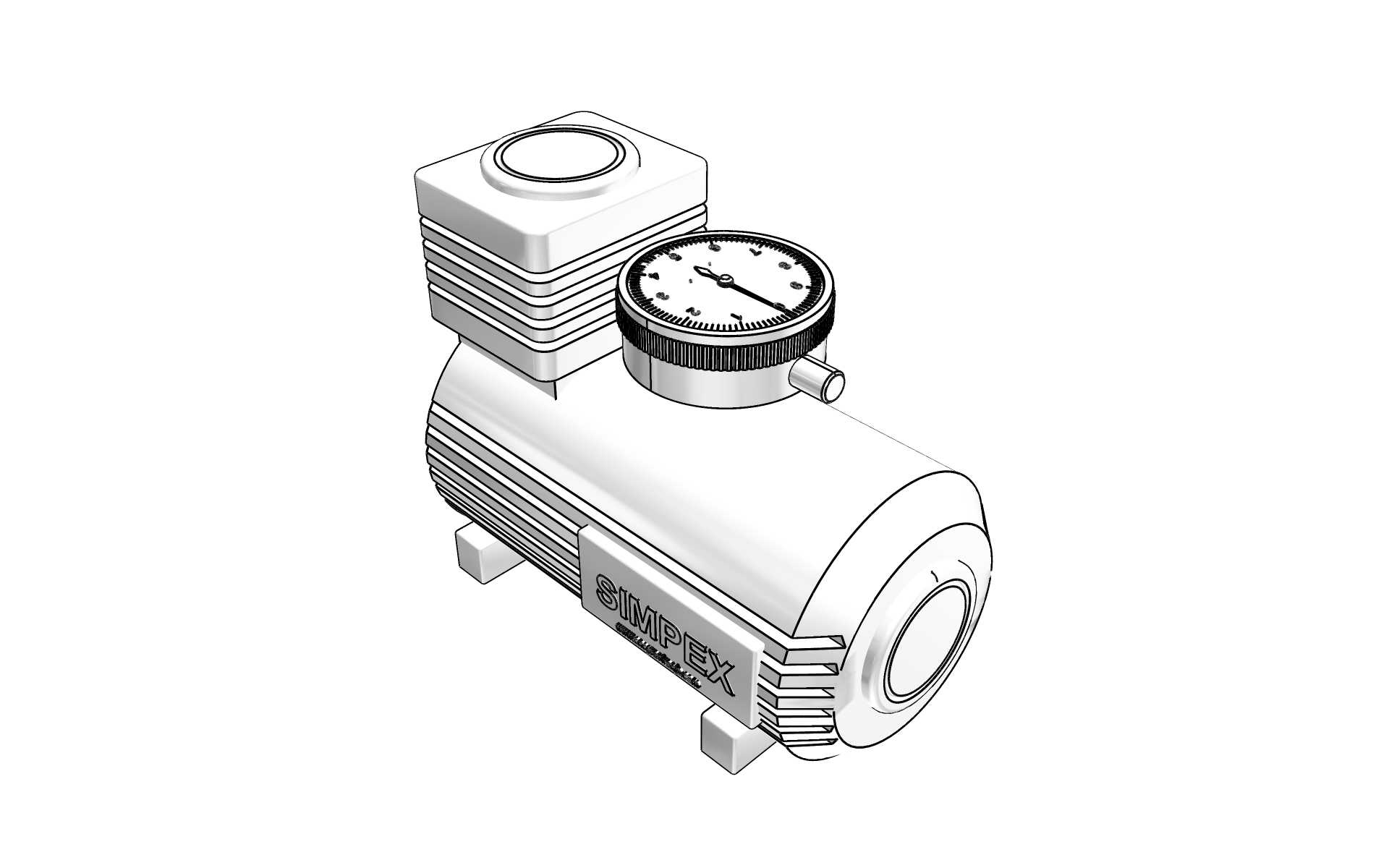

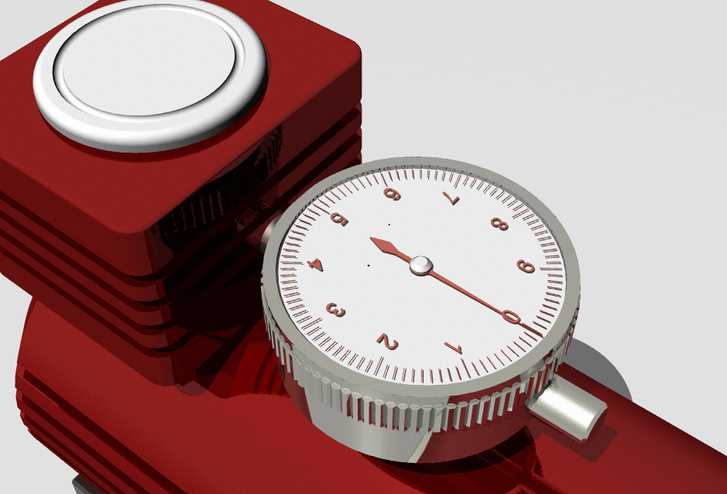

这款微型压缩设备主要面向小流量气源需求场景设计，常见应用包括小型气动工具供能、实验台低压气源供给、便携气动维修设备配套、小型气动执行元件驱动等场景，相较于工业级大型压缩机，其体积紧凑、重量轻，可集成在小型设备机柜内部或便携作业箱中，无需单独设置大型气源站，适配分散式、小体量的气动作业需求。设备采用卧式缸体搭配顶部散热翅片的结构布局，卧式布置的主压缩缸可降低整体设备重心，减少运行过程中的振动偏移，顶部独立设置的散热翅片结构对应压缩过程中的高温区域，通过增大空气接触面积强化自然散热效果，无需额外加装散热风扇即可满足连续小功率运行的散热需求，降低设备自身能耗与运行噪音。设备顶部集成的压力表可实时反馈输出端气压数值，方便操作人员快速判断气源压力是否满足作业需求，无需额外外接压力检测元件，简化配套管路的连接复杂度。机身侧面的品牌标识区域采用嵌入式铭牌安装位，避免外凸结构在安装、搬运过程中出现磕碰损坏，底部设置的四个减震支脚采用橡胶材质，可缓冲压缩运行过程中活塞往复产生的振动，减少振动向安装基面的传递，降低配套设备的共振风险。从安装边界来看，设备整体外形为近似长方体布局，横向长度适配多数小型设备机柜的内部安装深度，竖向高度预留了压力表的操作与读数空间，安装时仅需预留底部支脚的固定孔位，侧面预留进出气接口的管路连接空间即可，无需额外预留过大的检修操作空间，日常维护仅需定期检查压力表数值、清理散热翅片表面积尘即可。设计过程中针对压缩腔的密封结构做了优化，活塞环采用低摩擦耐磨材质，既保证压缩过程的气密性，减少气压泄漏损失，又降低活塞往复运动的摩擦阻力，延长设备无故障运行时长，进出气接口采用标准通用气动接头规格，可直接适配常规气动软管，无需额外制作转换接头，降低现场安装的配套成本。设备的外壳散热筋条沿缸体轴向布置，既可以引导空气沿轴向流动带走热量，又能提升缸体外壳的结构强度，减少缸体在气压循环变化过程中的形变，保证压缩腔的尺寸稳定性。
