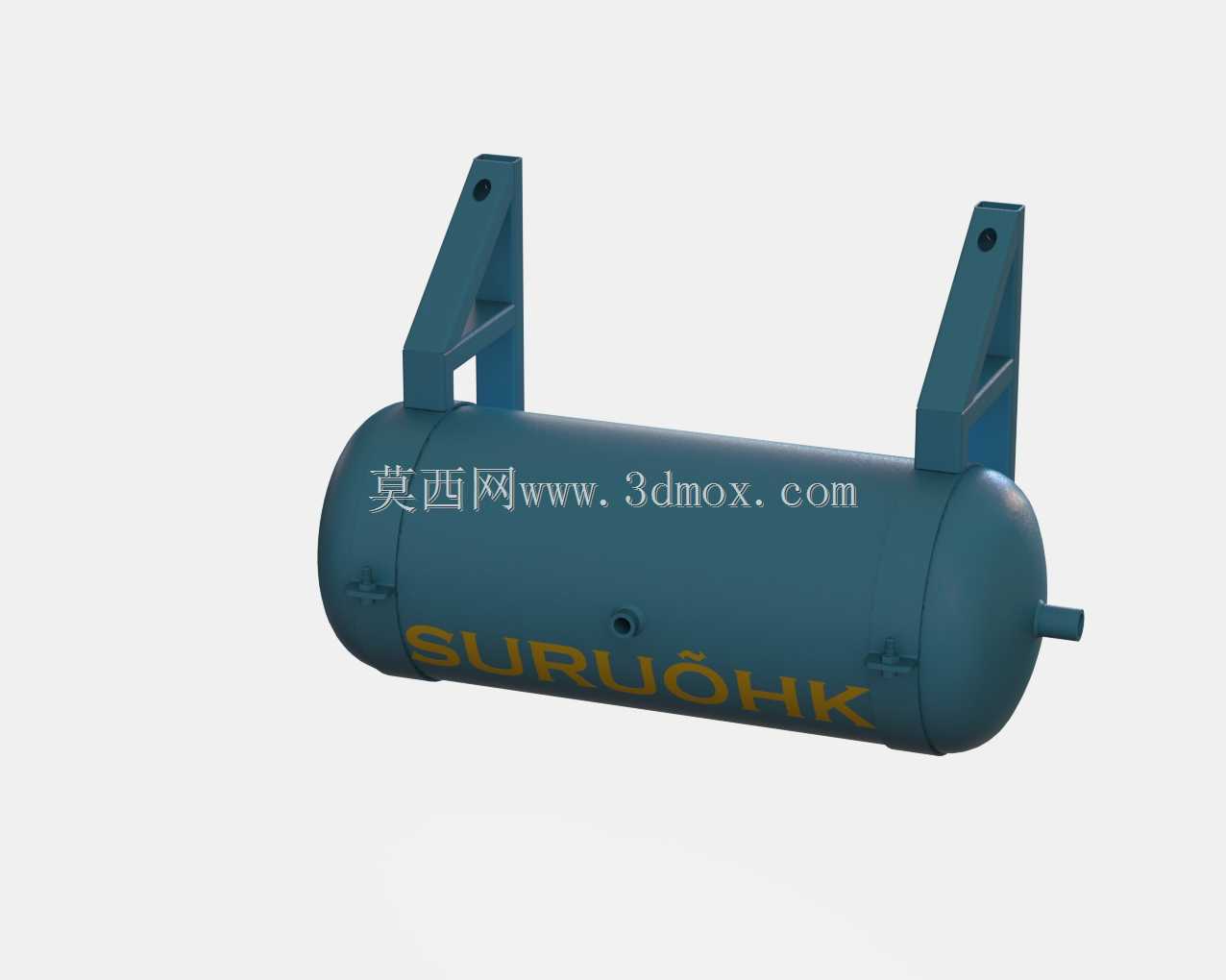

卧式带安装支座压缩空气储气罐体

在工业气动系统的搭建与运维场景中，这类卧式压缩空气储气罐体是不可或缺的核心辅件，主要承担缓冲系统压力波动、储存压缩空气、分离冷凝液态水的作用，广泛适配车间集中供气站、小型独立气动设备、移动气动作业单元等不同场景的气源配套需求。从结构设计逻辑来看，罐体采用圆柱形筒体搭配标准椭圆封头的结构形式，这种结构能在既定壁厚下最大化承压能力，同时避免应力集中带来的结构失效风险，筒体上预留的接口分别对应进气、出气、排污、压力检测的功能需求，接口位置的排布充分考虑了现场接管的操作空间，不会出现管路干涉的问题。两侧的安装支座采用折弯焊接式支腿结构，支腿上预留的安装孔可直接通过膨胀螺栓或连接螺栓固定在设备机架、混凝土基础上，支腿的高度设计预留了底部排污阀的操作空间，日常维护时无需额外抬高罐体即可完成排污操作。设计过程中需要重点考量罐体的安装边界，卧式布置的形式相比立式罐体对安装空间的垂直高度要求更低，适合布置在车间层高有限、或是设备内部机架的空余位置，支腿的跨距经过匹配计算，既能保证罐体满压状态下的支撑稳定性，也不会过度占用横向安装空间，避免与周边其他设备部件产生位置冲突。从功能特性上看，这类罐体可以在空压机间歇工作时维持系统压力稳定，减少空压机的频繁启停频次，延长主机的使用寿命，同时罐体内部的大容积空间可以让高速流入的压缩空气流速降低，便于混杂在空气中的液态水、油滴沉降到罐体底部，通过底部排污口定期排出，提升下游气动元件的使用寿命与供气稳定性。建模过程中需要重点关注筒体与封头的焊接坡口结构、支腿与筒体的连接加强结构、各接口的管螺纹或法兰连接尺寸，这些细节直接决定了后续出图加工的可行性，同时要注意罐体壁厚的取值要匹配额定工作压力的强度要求，支座的承重载荷计算要覆盖罐体自重加上满水状态的总重量，避免安装后出现结构变形。在实际选型配套时，需要结合气动系统的总用气量、空压机的排气量来匹配对应容积的罐体，同时核对安装位置的预留尺寸是否满足罐体的横向长度、支腿跨距、垂直高度要求，预留出接管与维护的操作空间，避免出现到场后无法安装的问题。
