摩托车轮胎拆装换刀工具三维设计

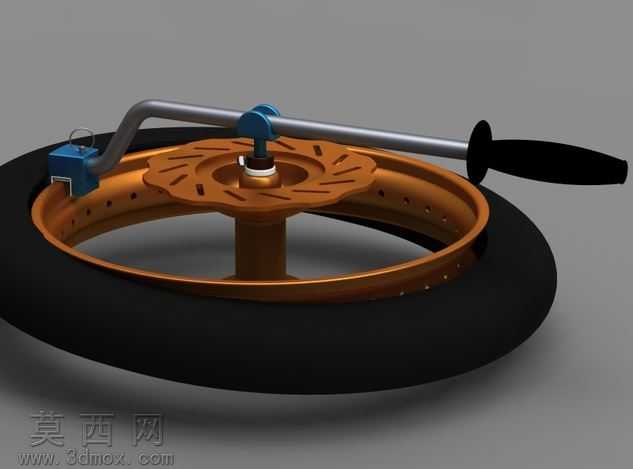

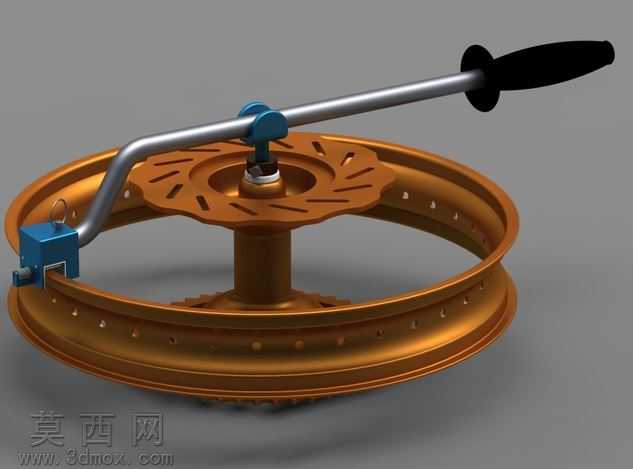

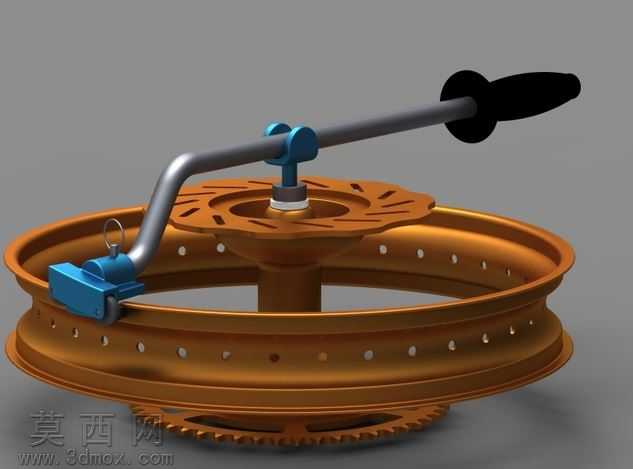

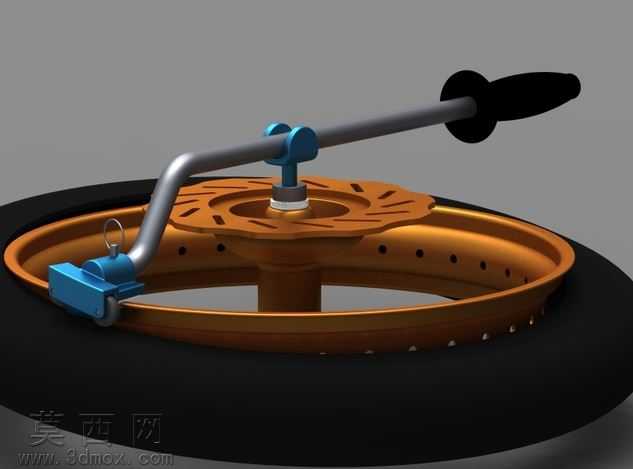

该作品为摩托车轮胎拆装换刀工具的三维建模成果，建模过程中严格遵循手动维修工具的人机工程与功能逻辑，先通过草图绘制勾勒整体布局：以弯折金属操作杆为主体受力结构，顶端设置符合手部握持弧度的黑色防滑握把，握把表面做细微凹凸纹理建模，模拟橡胶防滑材质的触感，降低操作时的打滑风险。操作杆中部设置蓝色可转动枢轴结构，枢轴与轮辋定位盘做同轴配合设计，定位盘表面建模出均匀分布的镂空散热孔与定位卡槽，可适配摩托车轮毂的中心安装位，保证作业时工具与轮辋的同轴度，避免拆装过程中刮伤轮毂表面。工具前端设置蓝色卡紧压头结构，压头底部建模出带圆角的贴合弧面，可紧密贴合轮胎胎唇与轮辋的衔接位置，压头侧边设置小型金属挂环结构，可在作业时辅助固定工具位置，防止施力过程中工具移位。建模阶段对各部件的装配间隙做精准设定，枢轴转动部位预留合理的配合公差，保证操作杆可绕枢轴顺畅转动，实现施力时的杠杆力传递。材质渲染阶段，操作杆主体赋予磨砂金属钢材质，调整金属粗糙度参数模拟冷轧钢的哑光质感，枢轴、压头等受力部件赋予亮面蓝色烤漆金属材质，握把赋予黑色软质橡胶材质，轮辋部分赋予古铜色金属烤漆材质，轮胎部分赋予黑色哑光橡胶材质，通过不同材质的粗糙度、反光度参数调整，清晰区分各部件的材质属性与功能分区。结构设计上充分考虑轮胎拆装的作业流程：工具通过定位盘固定在轮毂中心后，前端压头卡入胎唇与轮辋的缝隙，通过下压操作杆利用杠杆力将胎唇从轮辋止口压出，转动工具即可沿轮辋周向完成整圈胎唇的剥离，反向操作即可完成轮胎的安装复位，整体结构无多余冗余部件，力传递路径直接高效，可有效降低摩托车轮胎拆装的作业强度，避免传统撬棍作业对轮辋、轮胎造成的不可逆损伤。建模过程中对所有棱角位置做圆角过渡处理，既符合实际五金工具的加工工艺要求，也避免尖锐棱角在使用过程中造成安全隐患，各连接部位的结构强度通过建模时的壁厚、加强结构设计做保障，可承受轮胎拆装时的较大施力载荷。
