工业用多槽位T型槽工装底板结构设计

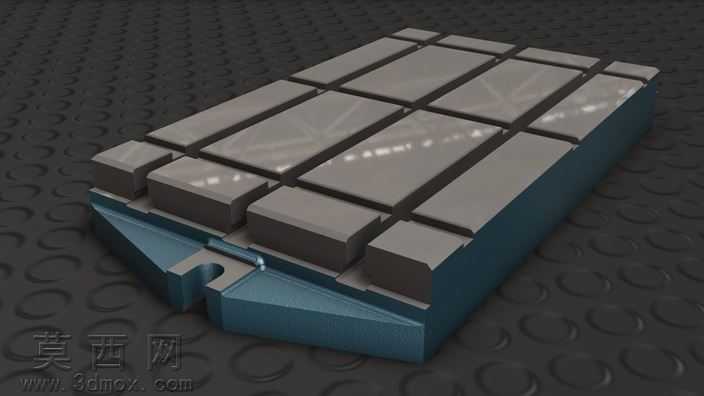

本T槽底板采用三维参数化建模方式完成整体结构设计，建模过程中以实际工装定位的使用需求为核心基准，先通过草图绘制勾勒底板的整体外轮廓，确定基础块体的长宽高比例，再通过拉伸凸台命令生成底板的基体结构。针对表面的多组平行T型槽结构，建模时先绘制单组T型槽的截面轮廓，通过线性阵列命令按照等间距参数完成所有槽位的排布，保证各槽位的平行度与间距公差符合工装装夹的精度要求，同时对槽体的转角位置做了合理的圆角过渡处理，避免应力集中问题，提升构件的结构强度。底板侧边的定位凸台与连接卡槽结构，通过切除拉伸与凸台拉伸的组合命令完成，确保该底板能够与配套工装组件实现精准的卡扣式对接，无需额外复杂连接件即可完成快速装配。渲染阶段采用金属质感的哑光钢材材质作为底板主体材质，对槽体的内凹面做了细微的粗糙度调整，模拟实际机加工后的金属表面纹理，同时搭配深色调的防滑纹理背景布光，采用三点布光法突出底板的结构层次感，让T型槽的凹凸结构、侧边的定位结构都能清晰呈现，直观展示构件的细节特征。设计思路上，该T槽底板主要面向工装装夹场景，多组平行T槽可适配不同规格的T型螺栓，实现对不同尺寸工件的灵活装夹定位，底板底部的加强筋结构在不增加整体重量的前提下提升了底板的抗弯强度，避免装夹重载工件时出现底板变形的问题，整体结构兼顾了装夹灵活性、结构刚性与装配便捷性，可直接应用于机床工作台配套工装、检测平台定位基座等实际工业场景，建模过程中所有结构参数都预留了可编辑的参数接口，可根据实际使用场景的尺寸需求快速调整槽位间距、底板整体尺寸等参数，无需重新绘制基础结构，大幅提升了后续衍生设计的效率。
