4升加仑壶吹塑成型模具结构设计

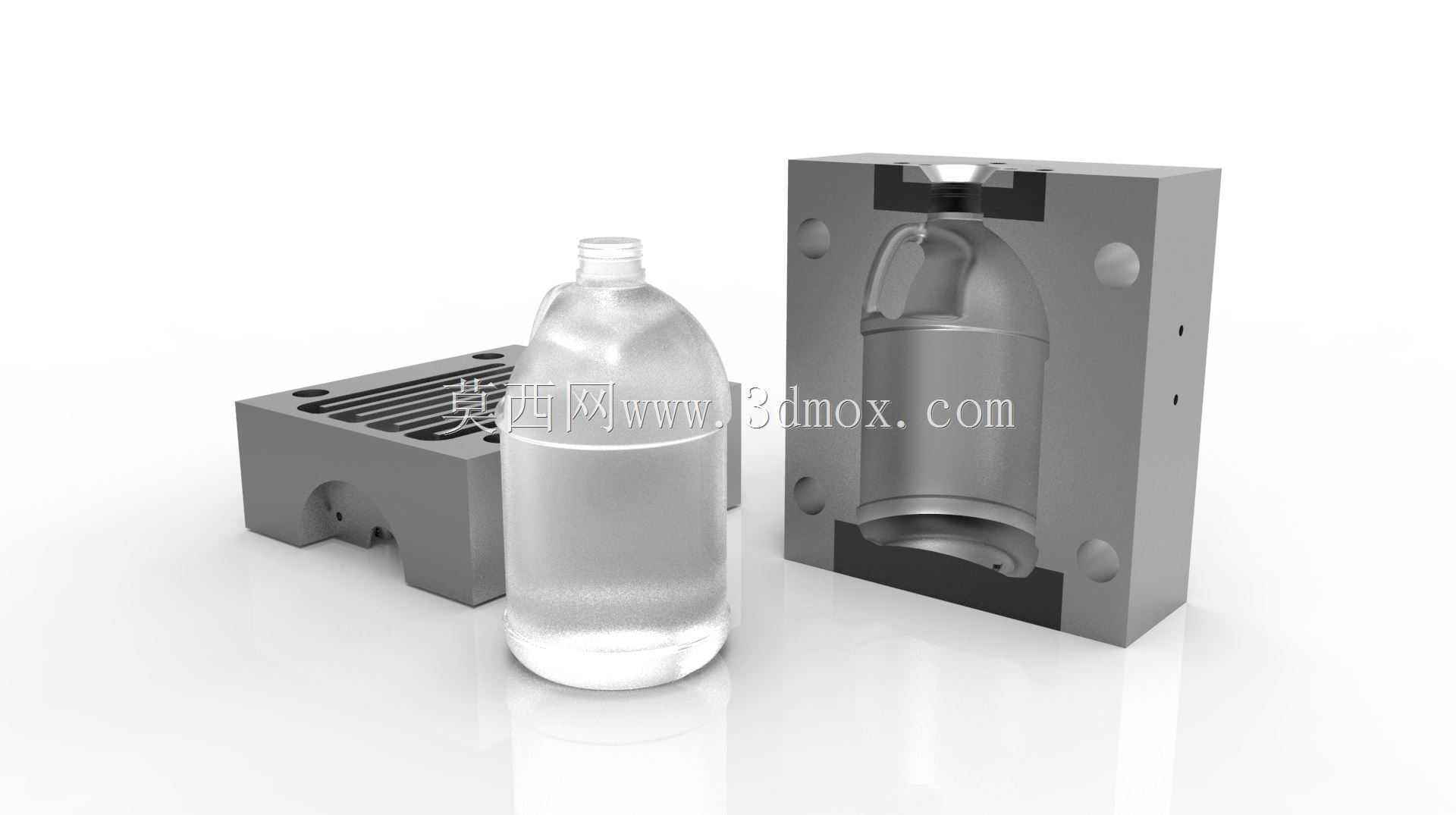

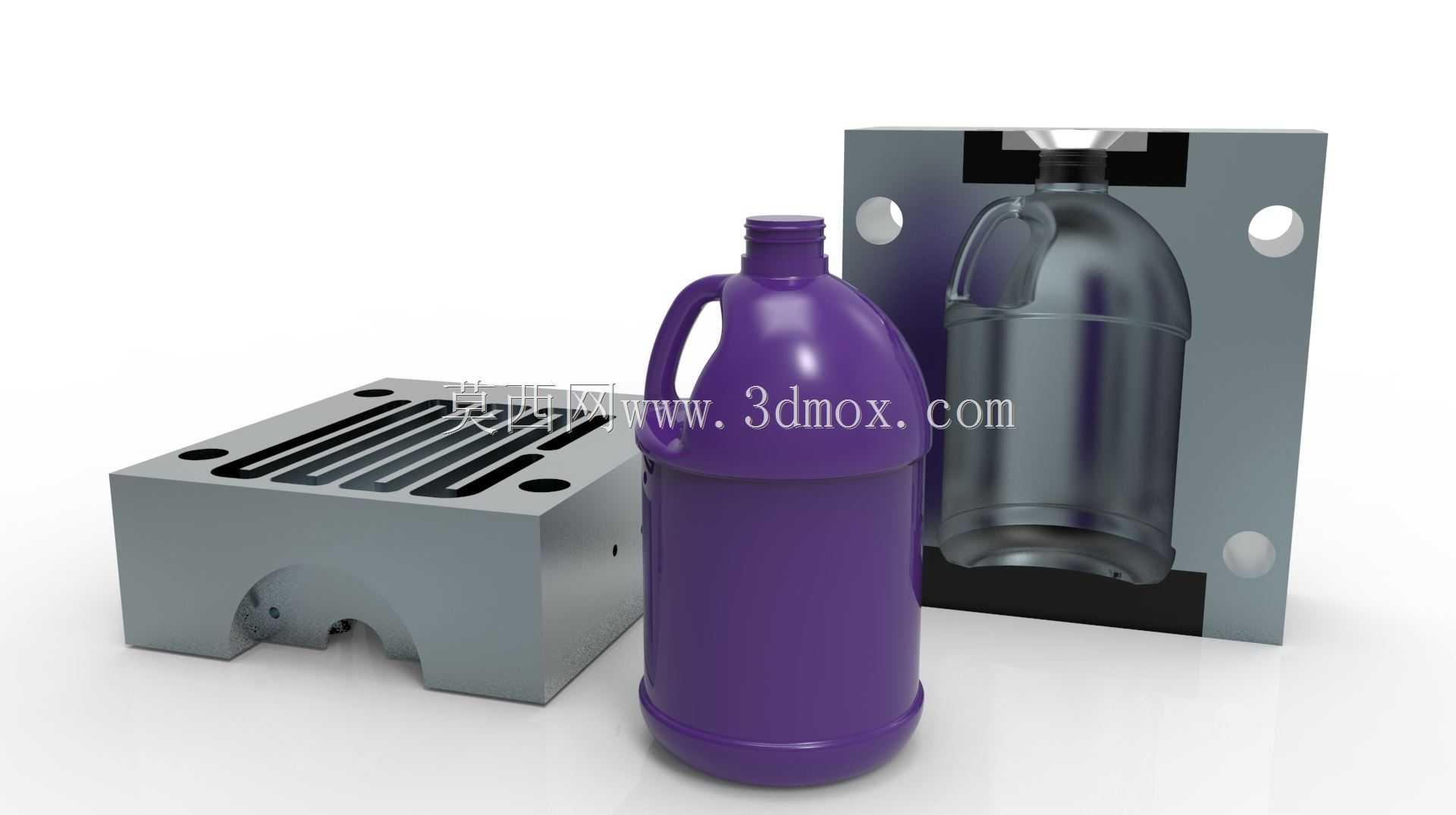

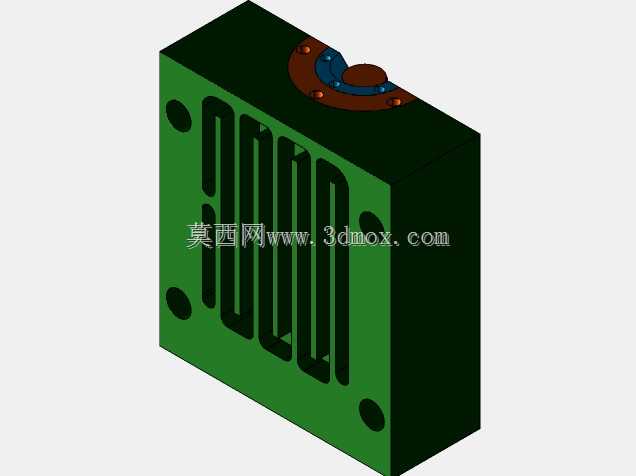

这套模具针对4升容量加仑提手壶的中空吹塑成型开发，适配日化洗护、车用耗材、食品饮品等行业大容量塑料包装的批量生产需求，这类带一体化提手的大容量壶体，在洗衣液、玻璃水、餐饮桶装糖浆等品类的包装线中应用极广，吹塑工艺能一次成型带中空腔体的薄壁容器，相比注塑拼接结构省去了粘接工序，成品的密封一致性更好，跌落抗损性能更优。模具采用哈夫对开结构，分模面沿壶体对称中心设置，合模时两半模腔精准贴合形成完整的壶体轮廓，模腔表面做了镜面抛光处理，能保证成型后壶体外壁光滑无合模飞边，减少后续修边的人工成本。模具上预留的安装孔位适配常规吹塑机的模架装夹尺寸，安装时可通过定位销快速对齐两半模的合模精度，避免合模错位导致的壶壁厚度不均问题。模腔内部对应壶体提手的位置做了局部补强的型面处理，因为提手位置是使用过程中应力集中的区域，吹塑成型时该位置的料坯延展率更高，设计时特意调整了模腔对应位置的排气间隙，保证吹胀过程中空气能顺利排出，避免提手位置出现缺料、鼓包的成型缺陷。模具下方的冷却水道采用随形排布的设计，沿着壶体的曲面轮廓走水，能保证成型后壶体各部位冷却速率一致，减少冷却不均导致的壶体收缩变形问题，尤其是壶口螺纹位置，冷却定型精度直接影响后续旋盖的密封性能，该区域的水道做了加密排布，保证螺纹成型后尺寸稳定，不会出现拧盖滑牙、渗漏的问题。模具进料口位置对应壶底中心，适配挤出吹塑的料坯下料位置，料坯挤出后落入张开的两半模之间，合模后从壶口位置通入压缩空气将料坯吹胀贴紧模腔，冷却定型后开模即可取出成品。整套模具的结构设计充分考虑了吹塑生产的实际工况，合模导向部位做了耐磨镶块处理，长期生产合模反复开合也不会出现导向面磨损导致的合模错位问题，模腔的尺寸公差控制在合理范围内，成型后的4升加仑壶容量误差符合包装容器的相关标准，壶壁厚度均匀，装满液体后提手承重不会出现开裂变形的情况，适配高速吹塑生产线的连续生产节拍，换模调试时不需要做过多的参数调整就能快速出合格成品。
