1升容量杯体注塑成型模具结构设计

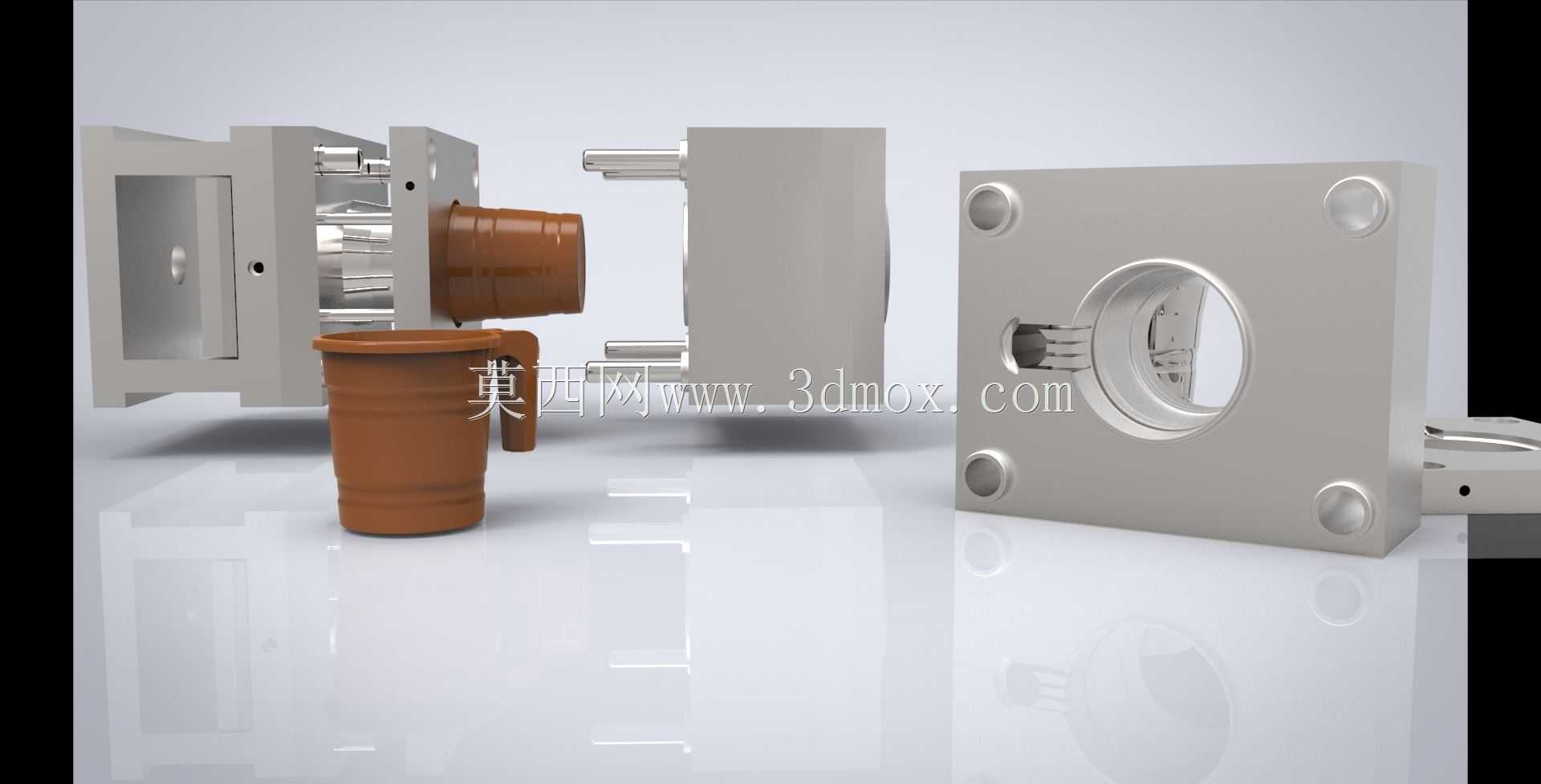

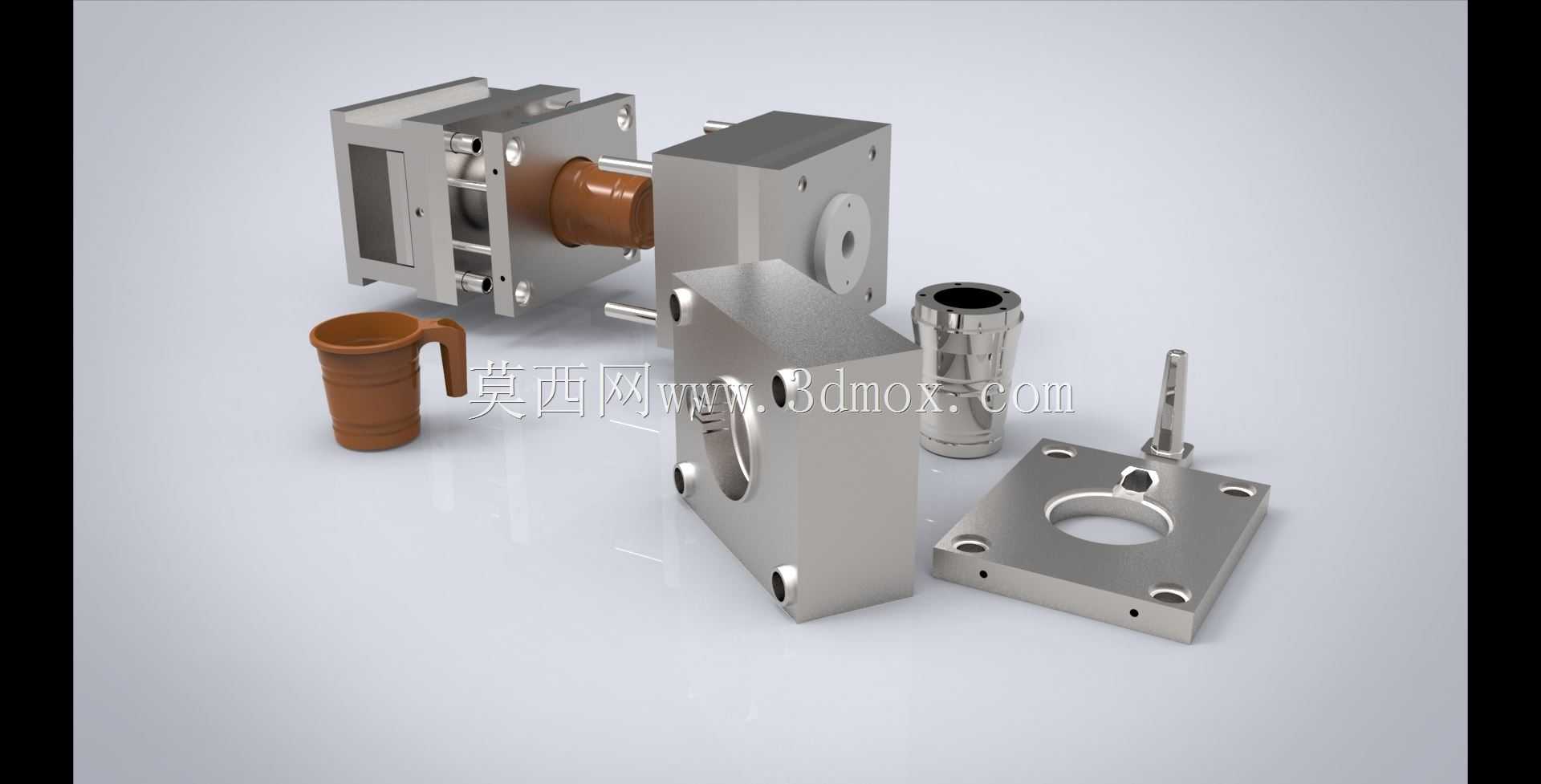

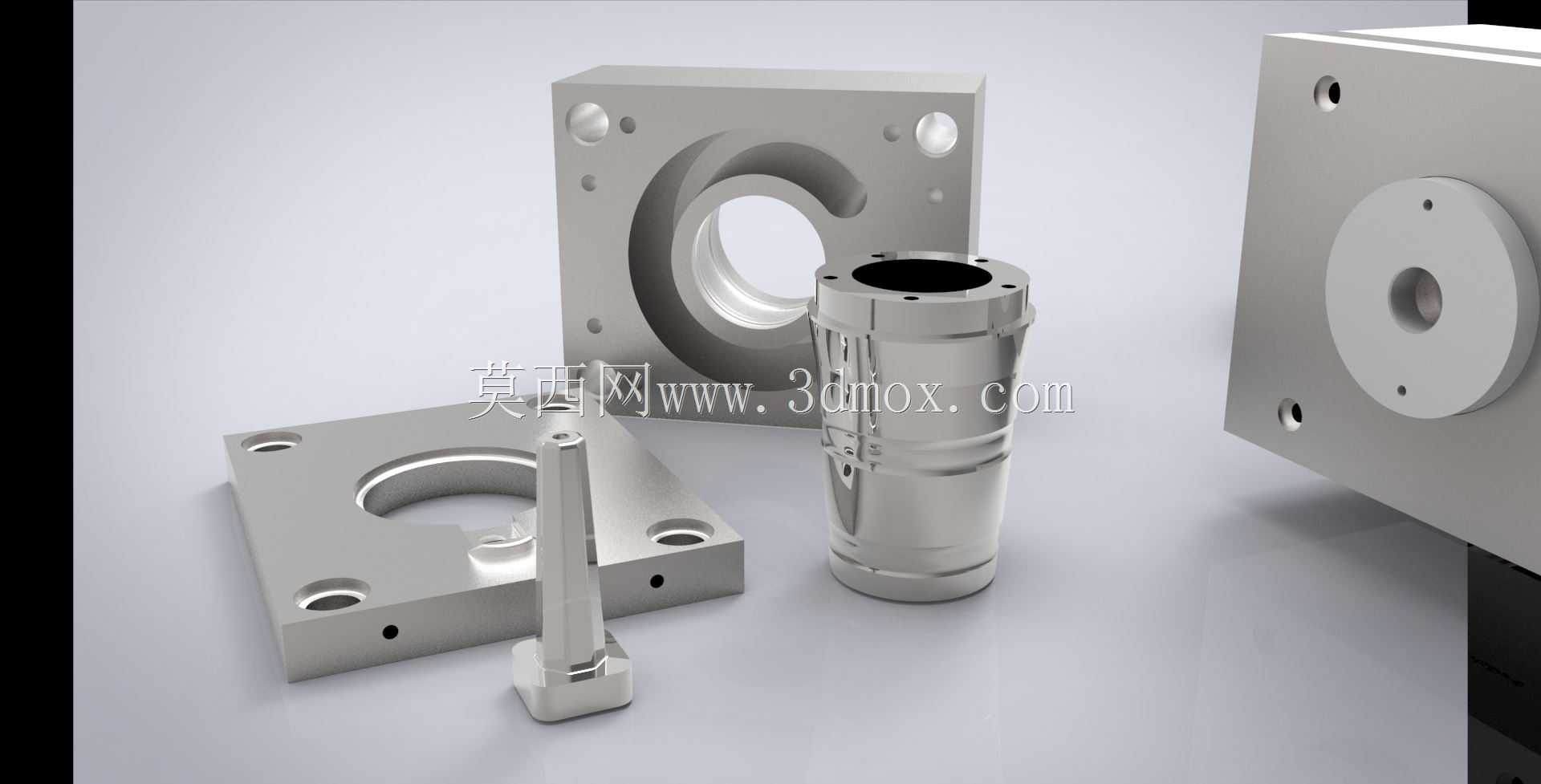

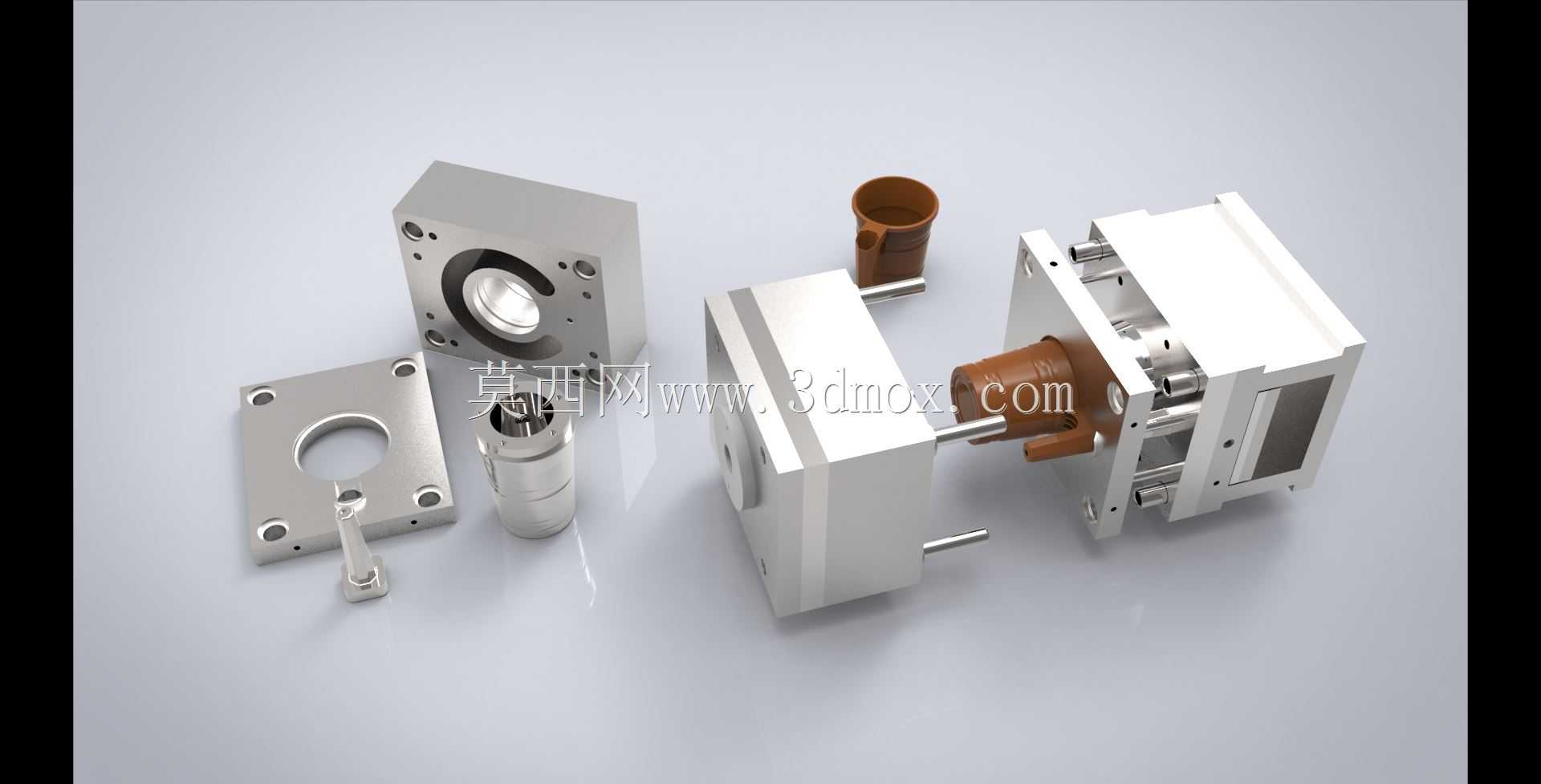

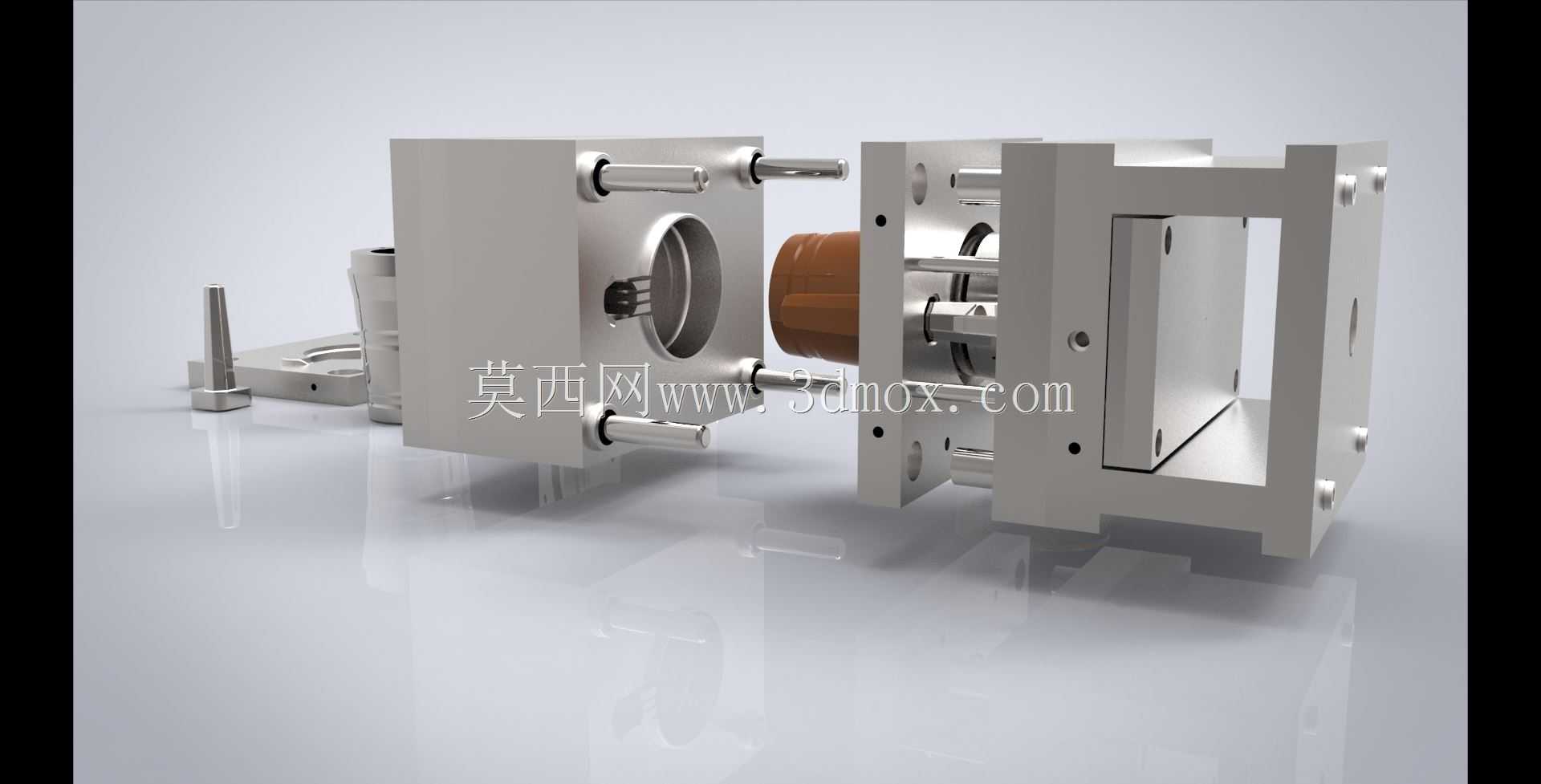

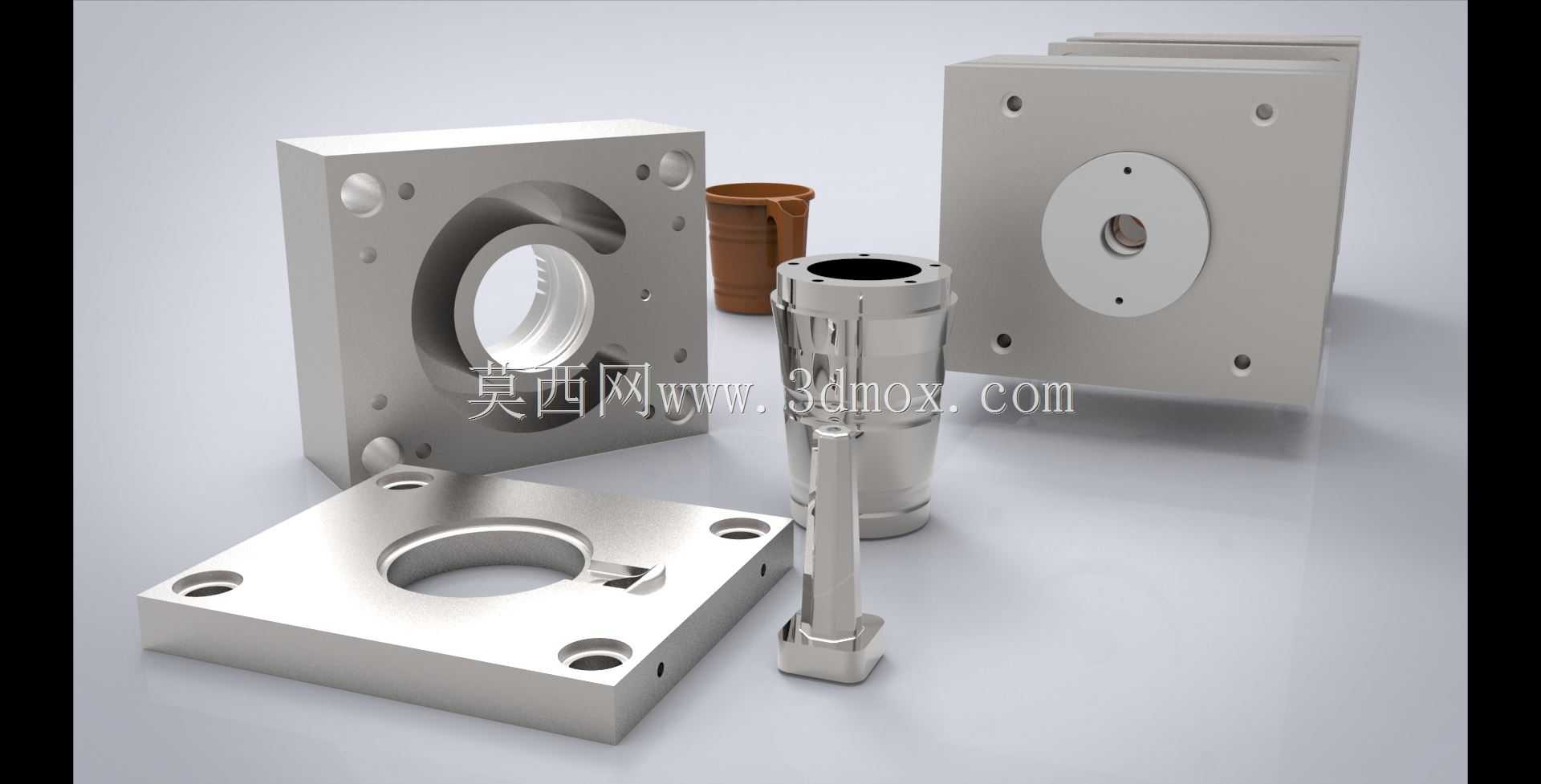

这套模具针对1升容量杯状塑料制品的批量注塑生产开发，适配日常饮品容器、工业量杯类塑件的成型需求，在食品包装、实验室耗材、民用日用品生产场景中可直接匹配卧式注塑机安装使用。从结构拆分来看，模具采用两板模标准模架布局，分型面设置在杯口端面位置，能最大程度减少塑件外表面的合模线痕迹，保证杯体外观面的光洁度要求，避免后续额外的抛光修边工序。型腔部分采用整体镶拼式结构，成型杯身的型腔内壁做了镜面抛光处理，对应透明PP、食品级PE等常用杯体原料的成型需求，能直接打出高透质感的杯壁，减少表面流痕、气纹缺陷的产生概率。型芯部分对应杯体内部的中空结构，设计了独立的冷却水路，沿着型芯圆周螺旋排布，进水与出水温差控制在5摄氏度以内，保证杯体内壁冷却均匀，避免因冷却不均导致的杯壁收缩变形、尺寸超差问题。浇注系统采用侧浇口进料，浇口位置设置在杯口边缘的非外观区域，开模后可通过人工或自动剪浇口装置快速去除，不会在杯身留下明显浇口痕迹。脱模机构采用推板顶出结构，顶出力均匀分布在杯口端面整圈，避免采用顶针顶出时在杯壁留下顶白、顶穿缺陷，适配薄壁杯体的脱模需求，防止脱模过程中塑件变形。模具的导柱导套设置在模架四角，配合精度达到H7/g6间隙配合，合模时可精准定位型腔与型芯的同轴度，保证杯体壁厚均匀，单边壁厚偏差控制在0.1mm以内。安装边界上，模具的定位圈尺寸适配常规160T卧式注塑机的定位孔规格，浇口套球面半径匹配注塑机喷嘴尺寸，锁模孔位置可直接对应注塑机模板的T型槽安装，无需额外加工转接板。冷却水路的接口采用标准1/4寸水管接头，可直接对接车间常规冷却水循环系统，无需定制转接配件。整套模具的开合模行程经过核算，开模后留出的取件空间足够机械手自动取件，也可适配人工取件的生产节拍，在量产过程中能稳定保证成型周期控制在25秒以内，满足中小批量塑件的生产效率要求。针对杯体底部的加强筋结构，模具对应位置做了排气镶件设计，避免注射过程中困气导致的底部缺胶、烧焦问题，同时镶件可单独拆卸更换，若后续杯底结构调整，无需更换整套模芯，降低改模成本。
